Brühgruppe lässt nur noch mit Schraubenzieher entnehmen

Du kannst es auch mit dem Finger machen, ohne Schraubenzieher.

Normalerweise wird den Hebel weggedrückt wenn die BG nach unten geht. Dafuer gibt es ein Erhöhung/Buckel (?) am Wand hinten den BG, un untere Seite. Kann man sehen nach ausnehmen der BG.
Das Problem mit alte Maschinen ist das diese Erhöhung ein bisschen abgeschleift ist, dadurch wird den Hebel nicht mehr ganz aufgehoben. Ich habe dieses Problem mit 99% von alle Maschinen die ich sehe.

Ich repariere dass immer durch die den Schlitten für die BG zu entfernen (2 x Torx Innen-Sechskant 3 mm Schraube).
Dann breche ich mit einer Zange ein Stuekkchen Plastik ab von hintenseite der Schlitten, ein Stuekchen das nicht notwendig ist für funktionieren
Mit einem Lötkolben schmelze ich dann das Stuekkchen Plastik hinter auf der Hebel. Jetzt is der Hebel also 2 oder 3 mm dicker geworden an die Rückseite.
Also jetzt wird den Hebel ganz aufgehoben wenn der BG nach unten geht, trotz dem verschlissenen Erhoehung!!

Ich habe dies gerade Gensternabend noch gemacht mit einem ESAM 4500 Maschine, 8 Jahre alt.

Jetzt kein Schraubenzieher oder Finger mehr nötig um der BG zu entfernen!

Vielleicht soll ich einige Fotos posten.

Ah, nennt man das einen "Hügel" auf Deutsch

Also hier ein Foto-Reportage:

1) Ausnehmen geht nicht mehr...

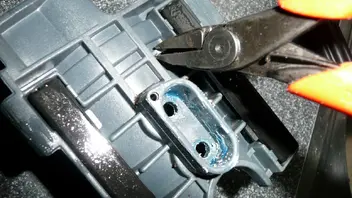

2) Schlitten entfernen und danach Stuekchen Plastik abbrechen an Rückseite:

So zieht es danach aus, Plastik abgebrochen:

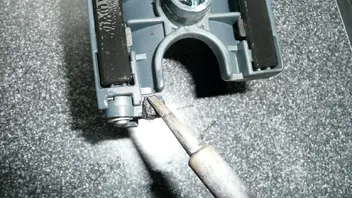

3) Plastik auf Hebel schmelzen:

4) Schlitten wieder befestigen (mit Locktite auf den Schrauben), und alles funktioniert wieder gut!! :

Ich bin eigentlich verwundert dass ich noch niemals jemand in dieses Forum gehört habe von diesem Reparatur. Wie gesagt: ich muss diese Reparatur 'all the time' machen.
Ich hoffe für andere Leute werden diese nützlich Fotos sein.

Gruß, Roland

Quote from Eisenlager

Danke Roland11. Super Doku, super Bilder.

Mit Loctite meinst Du Schraubensicherung ?!
Ich benutze die 02k43, die ist sehr billig und wirklich gut,
bei DEM Preis:
https://www.pollin.de/shop/dt/MDQ4OT…2K43_10_ml.html
Ist wieder demontriebar.

Ich habe noch einen Hinweis:
Manchmal sind die Schlitten-Schrauben T20,
manchmal sind sie T25,
alos vorher genau prüfen sonst macht man den Stern kaputt.

Display More

Danke!

Ja, genau, Schraubensicherung.

Es gibt verschiedene Ausfuehrungen, manchmal Torx aber auch manchmal Innen-Sechskant. Habe es schon auch einige Male falsch gemacht...

Hallo,

man kann auch den kleinen Hebel an der Brühgruppenaufnahme abschrauben und ganz weglassen

Hallo, mann kann die Nase auch abschleifen und eine Nase aus VA auslaseren lassen, 2mm sollte langen.
Nein 2K Kleber hält nicht, leicht anheizen mit einen Glutpunktfeuerzeug und zusammen drücken.

Hoffe das dort schon jemand als Nase eine Spax eingedreht hat.
Sicherlich hat jemand Pic´s

MfG Chris

Ich habe den gleichen Fehler: BG lässt sich nur mit Schrauber oder langem Finger entnehmen.
Habe im Vergleich mit einer anderen Maschine festgestellt, dass die BG 2 mm zu tief nach unten fährt.
Lässt sich das irgendwo einstellen?
Gibt es dafür einen Mikroschalter? Wo befindet er sich?

Probiere mal, ob sich die BG anheben lässt und dann herausgenommen werden kann.
Wenn ja, ist wohl die Spindelmutter hinüber vom Antrieb.

Nein, sie lässt sich nicht anheben und herausnehmen.
Es muss doch irgendwo einen Endschalter für das Herunterfahren der BG geben. Wo ist er?

Es gibt unten einen Endschalter.
Wenn der defekt ist, blockiert der Antrieb unten und der Motor brummt.
Unter der Antriebsspindel sitzt ein Zahnrad mit 4 Magneten und ein Hallsensor.
Der Hallsensor zählt die Umdrehungen der Spindel und ist dafür zuständig, dass die BG in die richtige Stellung fährt.
Entweder Magnete fehlen, oder Hallsensor defekt, oder Kabelbruch.
