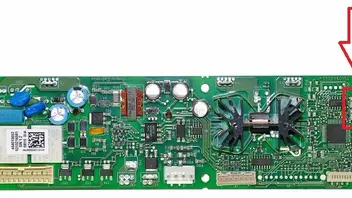

Ist das eine 5213216581 Platine fuer einen ECAM 22.36x?
Foto is nicht so deutlich, ist noch etwas dabei geschrieben, neben J6 und J12? Fruher war dabei "Thermo" und "IFD" gedrueckt.
Sonst weiss ich es auch nicht
Dass ist eine andere Platine als der erste Foto...
Vielleicht kann jemand mit einem ECAM 26.455 dir Bescheid sagen.
Keiner eine Idee wie man das prüfen könnte?
Einfachste ist um jemand zu finden hier im Forum die das erzaehelen kann, J6 oder J12...
Mit Kenntnis von Elektronik kannst du es auch selber ausfinden: einen Sensor tauschen für einen Widerstand von ca. 4-5 kOhm und dann in Testmode messen welche Heizung nicht mehr angeschaltet wird: Thermoblock oder Dampfheizung. Weil der Micorprozessor bei 4-5 kOhm denkt dass Solltemperatur schon ist erreicht.
Oder einen Schaltplan?
Gibt es nicht so weit ich weiss...
Also Widerstand anschliessen und Maschine anschalten: normalerweise werden dann beide warm. Die mit dem niedrigen Widerstand als Temp.sensor soll dan kalt bleiben (denke ich
).
Ein bisschen experimentieren mit richtige Widerstandswert, als es nicht gleich funktioniert.
OK, habe es rausgefunden, Im Testmodus Dampf gedrückt und den NTC gemessen bei dem der Widerstand gesunken ist. War doch einfacher als gedacht
J6= Heizung.
J12= Dampf.
??? Das hilft doch nichts ???
Dann wirst du nur ausfinden welchen NTC Sensor auf dem Dampfheizung ist geschraubt -->und das weisst du schon.
Dass funktioniert doch identisch als du Kabel an J6 und J12 tauscht?
Automat funktioniert wie am Anfang.
Hmm, das ist doch noch die Frage...
Auf mit falsch angeschlossen J6 und J12 scheint es gut zu funktionieren... bis nach einige Tagen oder Wochen die Thermosicherung von Thermoblock oder Dampfheizung springt...
:1f44d:
Hier noch eine alternative Methode die ich gerade ausgedacht habe. Falls jemand im Zukunft das gleiche Problem hat mit andere Maschine
1) Nur eine von beide Thermosensoren auf Platine anschliessen. Nimm z.B. den Thermosensor von Dampfheizung.
2) Geh in Testmode
3) Schalte Dampfheizung ein in Testmode: als nichts passiert ist Thermosensor in falschen Konnektor gesteckt, als Dampfheizung heiss wird ist Thermosensor in richtigen Konnektor gesteckt.
So einfach ist es
Man sollte nur bei der PrimaDonna S ECAM 26.455 beachten (unter Umständen auch andere Modelle), dass man beim Einschalten der Maschine noch BEIDE NTCs auf der Platine stecken lässt und einen NTC erst im Testmodus abzieht, da es sonst zum "Allgemeinen Fehler" kommt.
Gerade vor meinem Post hatte ich es getest bei meinem ESAM4500. Bei dem kann ich ohne Problem in Testmode kommen, auch wenn nur einen NTC eingesteckt ist. Dann ist das offensichtlich anders bei dem ECAM (als du dass getestet hast ).
