Esam 5500 Aufheizvorgang und allgemeine Störung

Quote from JanSen_82

Ist es möglich, dass der Thermoblock so hinüber ist, dass dies auftritt?

Ja, bei "unendlich hohe Widerstand (= "1" bei digitale MM) ist er definitiv kaputt.
Hast du bei Dampfheizung wohl einen richtigen 30 - 50 Ohm?

:1f942:
(wir brauchen noch ein Smiley von 2 anstoßenden Tassen Kaffee )

Guten Morgen,

bei mir ist das Problem "Aufheizvorgang bitte warten" -> "Allgemeine Störung" vorgestern auch aufgetreten, nachdem der Aufheizvorgang schon seit ein paar Wochen immer länger dauerte. Meine ESAM 5500 ist jetzt 3,5 Jahre und ich würde sie gerne retten. Anhand der guten Anleitung habe sogar ich als Laie die Widerstände messen können, allerdings konnte ich den Fehler nicht finden und hoffe nun auf hilfreiche Tipps. Das Multimeter spuckte folgende Ergebnisse aus:

Thermoblock: 48 Ohm
Thermosensor Thermoblock: 99 kOhm
Dampfheizung: 50 Ohm
Thermosensor Dampfheizung 98 kOhm
Die Thermosicherungen habe ich auf Durchgang geprüft, alles ok.

Einzig der Wert der Wasserpumpe hat mich irritiert. Laut pdf sollen es 9 MOhm sein. Mein Multimeter zeigte jedoch lediglich 0,7 MOhm. Kann das der Übeltäter sein?
Welche anderen Ursachen kann das Dilemma sonst noch haben?
Platte für Tassen/Thermoblock bleiben nach dem Start kalt.

Vielen Dank schon mal im Voraus für Eure Tipps!

Nach "Algemeine Stoerung" Netzstecker ziehen und mit Finger vorsichtig fuehlen an Thermoblock und Dampfheizung.
Sind beide warm? Oder nur eine?

Und lade mal ein Bild vom Innenleben deiner Maschine hoch. Vermutlich hast du den runden Thermoblock und unter der Tassenabstellfläche nur noch einen Dummy.

Guten Morgen,

bin jetzt gerade auf der Arbeit, werde die Maschine aber nachher direkt mal anschmeißen und dann fühlen, ob sich Thermoblock und/oder Dampfheizung erwärmen.
Foto folgt dann auch. Thermoblock (5 mm) schaut aber aus wie im pdf zu den Messungen.

Lieben Dank & viele Grüße

So, gerade noch einmal bis zur Störung laufen lassen und gefühlt. Thermoblock und Dampfheizung sind beide kalt.

Habe nun mal die Leitungen vom Thermoblock abgeklemmt und direkt an der Heizschleife gemessen. Anzeige auf dem Multimeter: 0. Also doch der Thermoblock?!?

Quote from katrahlers

Habe nun mal die Leitungen vom Thermoblock abgeklemmt und direkt an der Heizschleife gemessen. Anzeige auf dem Multimeter: 0. Also doch der Thermoblock?!?

Ich verstehe nicht wie / was du gemessen hast... Ist Widerstand von Thermoblock jetzt 0 Ohm? Erst hast du 48 Ohm gesagt.

Mit angeschlossenen Leitungen 48 Ohm. Leitungen abgeklemmt 0 Ohm (laut PDF sollten es dann eigentlich 80 Ohm sein).

Es ist nie moeglich um mit abgeklemmte Leitungen an gleichen Messpunkte eine *niedrigere" Widerstand zu messen, das hat dein Landsmann Georg Ohm schon ausgefunden .

Meinst du nicht "unendliche Widerstand" statt "0 Ohm'?

Öhm... ja, schon mal was gehört von dem :1f604: Sorry, bin leider keine Expertin...

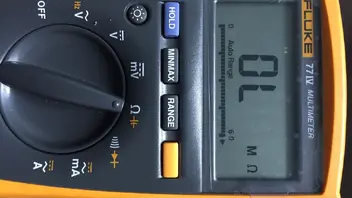

Also nix 0, die tatsächliche Anzeige ist OL, Leerlauf. Es wird also gar nix angezeigt.

"OL" bedeutet "off limit" --> außer Messbereich --> wir nennen das meistens "undendliche Widerstand" / "Drahtbruch"

Thermoblock hat zwei Heizschleifen die Parallel sind geschaltet. Mess mal die abgeklemmte Leitungen gegeneinander [ich meine die zwei meistens rote Leitungen], also *nicht* an Thermoblock messem.
Was misst du dann?
--> Dann misst die die andere Heischleife die versteckt ist an untere Seite.

Du kannst das Stellrad am Messgerät eine Raste nach rechts drehen dann wird Durchgang geprüft und wenn Durchgang besteht dann piepst es, an die roten Kabel halten und wenns piept dann O.K. wenn nicht dann ist es unterbrochen.

Danke, fürs nächste Mal weiß ich dann Bescheid :1f609:

Die Leitungen der oberen Heizschleife zeigen mir 54 Ohm.
Bei den unteren habe ich, wie ich nun gelernt habe :1f60a: , einen unendlichen Widerstand.

Reicht es dann vielleicht aus, die unteren Leitungen zu erneuern oder muss es ein neuer kompletter Thermoblock sein?

Leider ist eine neue Heizung fällig da die Heizschleifen in den Aluminiumkörper der Heizung eingepresst sind.
