ESAM 3200. S, EX1, Im Test, Brühgruppe stoppt weder oben noch unten in der richtigen Position

Hallo Kaffeefreunde,
nach dem Urlaub wendete ich mich also dem liegen gelassenen Problem der Brühgruppenfahrt zu.

Nach dem ich die Gehäuseschalter überlistet habe, startete ich die Testfunktionen
um bei offener Türe die Fahrt der Brühgruppe zu verfolgen. Das Resultat:

1. Antrieb funktioniert rauf und runter, aber
2. die Fahrt geht nach unten bis die grüne Leuchte OK sagte, doch die Gruppe ist zu weit unten und sperrt die
Rausnahme der Ablaufschale.
3. die Fahrt geht nach oben bis der Antrieb brummte, aber ohne das OK grün zu zeigen oder selbst anzuhalten.
Stopp des Motors also nur durch Finger von der Taste.

Da ich bis Dato weder einen Abschalter oben noch unten bei diesem Modell finden konnte,
bin ich nun einigermassen ratlos.

Die Suche im Forum nach einem vergleichbaren Problem und dessen Lösung war leider ohne Erfolg.

Hat jemand eine Lösung oder Idee? :1f393:

Danke im Voraus und Gruss Rockabilly

Quote from maze

Am Antrieb sind zwei Endschalter verbaut: https://www.kaffee-welt.net/filebase/index…llen/?fileID=56

[color=#0000CD]Moin Maze, Danke erst mal. Schön schön, aber WAS tu ich dann,
wenn ich diese Demontagen durchgeführt habe?
[/color]

[color=#0000CD]
Bin gespannt. MfG. Rocka[/color]

[color=#0000FF]Neuigkeiten:

hatte gestern nicht richtig hingeschaut. Soeben festgestellt, dass die Brühgruppe soweit runter fährt,

bis der Auswurfbügel in Funktion kommt. Danach müsste sie aber ein Stück wieder rauf fahren und

der Bügel schnappt dann in Ausgangsstellung zurück. TUT ER ABER NICHT, denn die Gruppe bleibt unten.
[/color]

Quote from Stefan

Leuchtet im Testmodus die 1 oder 2 Tassen led, wenn die BG irgendwo in der Mitte steht?

Nein. Nur wenn sie unten ist.
Ich habe jetzt den Antrieb ausgebaut und unten einen verdeckten Schalter hinter dem Motor gefunden.
Oben findet sich nichts dergleichen.

Quote from maze

Oberer und unterer Endpunkt werden durch die Endschalter bestimmt, für die Wege dazwischen ist die Reedplatine zuständig. Wenn die Sicherheitsschrauben am Boden entfernt werden kommt man von unten ran. Die Endschalter oben und unten sind verschieden, einer ist ein Öffner und der andere ein Schließer.

Es gibt nur einen, und der ist unten. Die kleine Platine ist auch da.
Allerdinsg ist am Thermokolben auch ein Schalter, der durch den Druck der Brüheinheit betätigt wird.
Könnte sein, dass der kaputt ist, weil sie oben nicht stoppt und weiter versucht wird, nach oben zu fahren.

Schalter Thermokolben, sh. Beispiel eBay Angebot Nummer
232444241938

Was meint Ihr, Ob der Austausch des Hallsensors/Reedplatine und des Endschalters
unten was bringt? Der Antrieb ansich, ist scheinnts ohne Fehler.

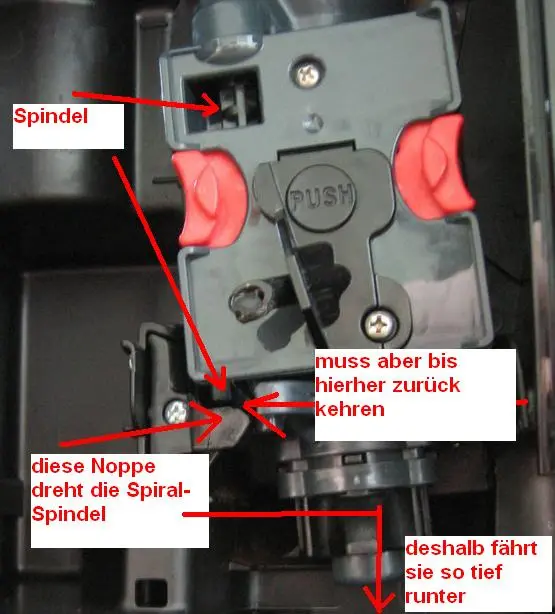

In der Brühgruppe ist eine Spiralspindel, die den Auswurfbügel oben bewegt. Sie bewegt/dreht sich nur dann, wenn
die Brühgruppe den Ruhepunkt überfährt. Bleibt sie dort unten, kann die Auffangschale nicht mehr entnommen werden.
Sie muss also soweit wieder rauf fahren, bis sie den korrekten Haltepunkt wieder erreicht. sh. Foto

Warum sie oben nicht abschaltet, ist bis Dato nicht erklärlich. Es könnte aber im Zusammenhang mit der
Fehlfunktion unten stehen, da die Steuerwerte an die Hauptsteuerplatine weiter gegeben werden und diese
falsche Signale oder keine zurück gibt.

Quote from supertramp

Im Antriebszahnrad stecken Magnete, die von der Reedplatine registriert werden.
Da auch schauen, ob die noch alle drin sind.

Das hiesse aber, das Rad muss eine bestimmte Position und Stellung auf der Spindel eingenommen haben, wenn man den Antrieb wieder einbaut und den Zahnriehmen wieder auflegt.. Gibt es da eine Markierung?
