ESAM Venezia 2200 Ursache für verschmutzten Innenraum gefunden

Hallo Kaffeefreunde,

sich darüber zu Ärgern, warum soviele Reste vom Presskuchen im Gehäuse landen,

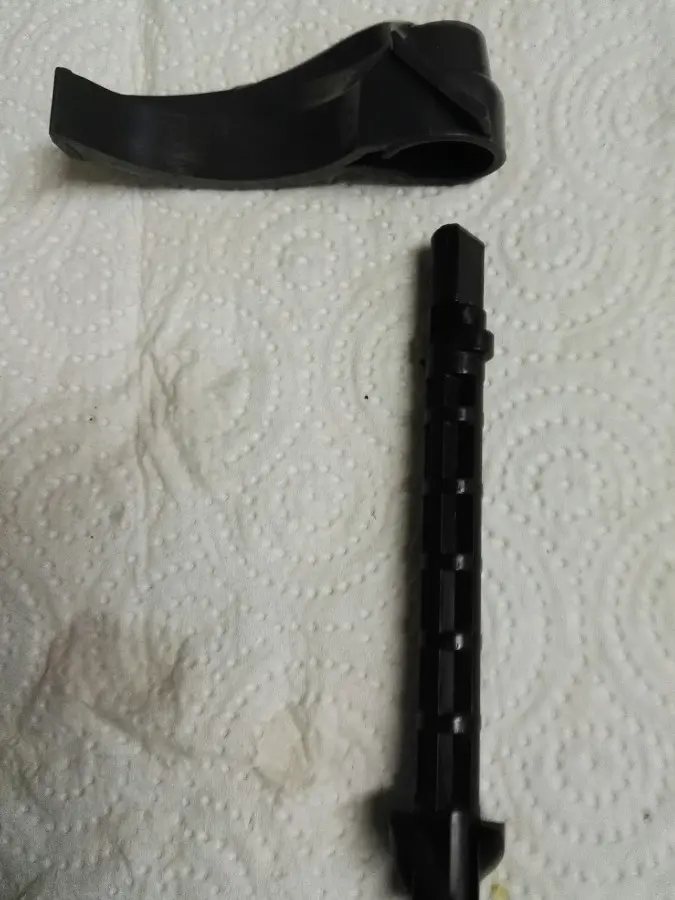

brauch ich nun nicht mehr. Die Ursache ist der Auswurfbügel auf der Brühgruppe und
die Spindel, die den Kuchen nach Links den Behälter auswerfen sollen.

Auf den Fotos seht Ihr, warum das nicht "sauber" klappt =

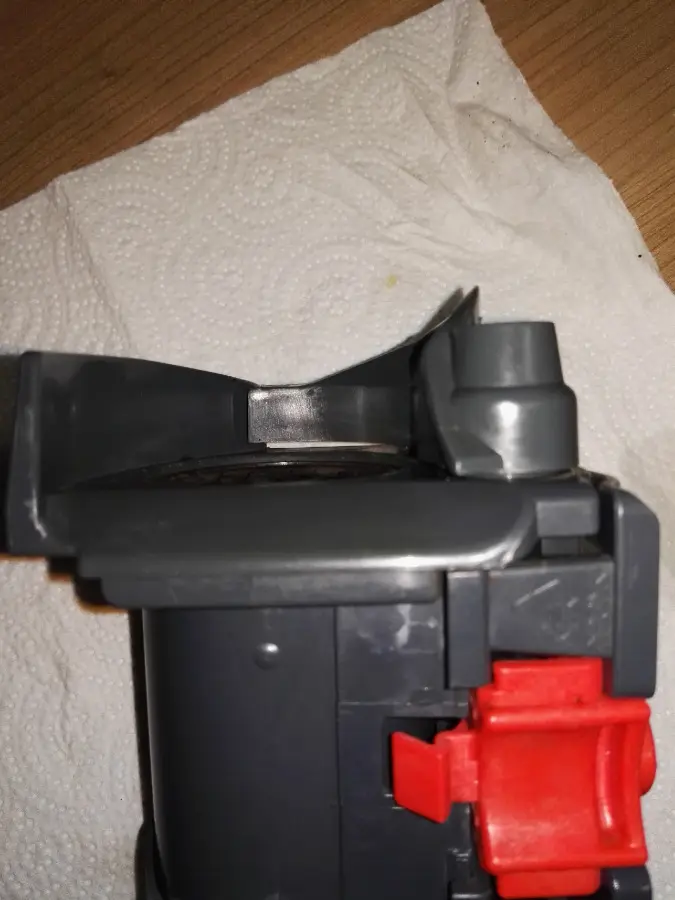

Die Spindel,die mit dem obere Stück im Bügel sitz ist scheints leicht verbogen. Dieser steht wie auf dem Bild zu sehen,
vorne fast 1,5 mm hoch.
Deshalb fährt er nicht mehr schlüssig über das Sieb des Kolbens und schiebt beim Zurückschnappen die nicht abgeräumten
Reste ins Gehäuse raus oder sie fallen durch die Bewegungen des Antriebs von allein raus. Die Brüheinheit sieht auch
entsprechend verschmutzt aus.

Lösung, versuche ich mit Erwärmung und leichtem Druck auf die Spindel. Müsste zu schaffen sein, dass sie nicht mehr
eiert...

Gruss, Rocka

Quote from supertramp

Ich kann das auch bestätigen, der Spalt ist auch mindestens 2 mm,
wenn die Spindel krumm ist. Meiner Meinung ist die 2.Ursache
aber auch ein zu nasser Tresterpuk .
Das man die Spindel je wieder gerade bekommt, glaub ich eher weniger.

Der Trester ist aber nicht zu Nass. Und auch fest genug.

Ich habe jetzt den Spindelzapfen oben abgeschliffen/gekürzt und damit sitzt der Bügel ca. 0,5 mm dichter auf.
Ob die Unterseite des Bügels flach ist, habe ich auf einer Glasplatte geprüft und siehe da, das ist er nicht..
Deshalb steht das Ende hoch. Mal schaun, wie ich das beseitige.

Natürlich kann man den Bügel erwärmen und dann biegen. Er wurde ja auch mit Hitze hergestellt und in die Form gepresst.
Werde es mit Heissluft probieren. Wenns nicht geht, könnte ich die Unterseite bearbeiten.

Hallo Freunde,

nun der Bericht.
Habe die Unebenheiten an der Bügelunterseite und den Rand um die Aufnahme weg
geschliffen. Den Bügel mit Unterseite wieder auf der Glasplatte geprüft, ob er noch schaukelt, NEIN.

Habe den Spindelzapfen nachgemessen und die Aufnahme im Auswurfbügel, ob der Zapfen drinnen
irgendwo anstösst. NEIN. Bügel Aufnahme 15 mm tief, Zapfen 14 mm.

Dann den Bügel aufgesetzt, nach links weit über den Rand des Gehäuses gedreht, mit dem Finger
runter gedrückt und mit dem Heißluftföhn alles reichlich lange warm gemacht. Dann sofort ins kalte
Wasser.

Resultat kann sich sehen lassen. Nur noch 0,5 mm Spiel. Allerdings hat die Spindel oben doch
ziemlich viel Spiel. Eine saubere Bohrung ist was anderes.
Im Norden sagt man, sie schlackert :1f607:
Nun ja, mir reicht das jetzt.

Wünsche Euch schönen Sonntag noch (bei Formel 1).
Gruss Rocka

Quote from Stefan

Bleibt der Innenraum jetzt sauber?

Test mache ich Morgen.

Aber hier noch was zur Information:

Ich sagte doch klar und deutlich, dass der Presskuchen fest und nicht nass ist.
Also dann erklären Sie mir mal technisch und logisch, wieso soviel davon
ausgerechnet "auf der rechten Seite" wohin der Bügel zurück schnappt
in der Maschine landet? die Rückholfeder hat übrigens die volle Spannung.

Also jetzt die Erfolgsmeldung,
ES HAT GEKLAPPT ! :1f61c:
Der Innenraum ist sauber geblieben und der Trester ist so wie er sein
und dort, wo er landen soll.

Selbst Schulterkopf !! :1f393: :1f393:

Grüsse Rocka.
