ESAM5600- Wohnungssicherung fliegt immer

Guten Tag meine Lieben,

ich habe sehr viele Beiträge nun druch, viele haben ihre Probleme mit meiner Wärmeleitpaste gelöst, bei mir funktioniert das leider nicht mehr so ganz

Vor mir steht eine DeLonghi ESAM 5600 Capucciono (die mit der Softkeys zum Bedienen).

Sobald die Maschine am Strom hängt und der Netzteilschalter (hinten) eingeschaltet wird fliegt die Sicherung zur dazugehörigen Phase (NICHT DER FI für die gesamte Sicherung).

Ich habe soweit ich es konnte alle Bauteile durchgemessen, anhand der folgenden Anleitung (Quelle: Link << externes Forum, damit ihr euch vorstellen könnt, was ich bereits gemacht habe). Soweit hat alles gepasst, auch eine Sichtüberprüfung auf Wasserflecken, durchgebranntes, Korrosion war negativ.

Nächster Schritt war: auf der Platine einige Kabel abgeschlossen.
Im Prinzip alle Kabel die ganze unten waren und auch das Kabel, dass wom Netzteilschalter (hinten) zur Platine führt (dachte am Anfang, das Stromkabel hätte etwas).

Rausgekommen ist, dass jenes rote Kabel das auf der Platine am Steckplatz F3 angeschlossen ist, den Kurzschluss verursacht hat.

Wenn ich diesem roten Kabel folge komme ich zur Dampfheizung(=DH) (DSC_0016, unterer Kreis) mit den beiden Dampfheizungsthermostaten (=DHT)?), der Verkabelung bin ich dann weitergegangen (DSC_0016, oberer Kreis, da ist das Kabel bereits abgesteckt), und da fließt ja der Strom durch beide Thermostate und dann im letzten Schritt weiter zur DH. Wenn ich dann an der DH das Kabel abstecke und den rest angeschlossen lasse fliegt die Sicherung nicht. Jedoch lässt sich die Kaffeemaschine auch nicht in Betrieb nehmen.

Es klingt aber beim Anschließen alles i.O. Nur eben der Display geht nicht an

Hier nun meine Frage:
1.) Liegt das daran, dass die Maschine keine erfolgreiche Überprüfung durchführen kann, da die DH abgesteckt ist?
2.) Bin ich richtig mit der Annahme, dass die DH das Problem ist? Bevor ich da jetzt auf gut Glück eine neue DH einkaufe...

Vielen Dank schon vorab für eure Hilfe. Wünsche auch allen Lesern einen Guten Rutsch ins neue Jahr!

Hallo

vielen Dank für die rasche Antwort.

1.) Was ist daran ein Joke? Das PDF habe ich ergoogelt, nachdem die URL mit diesem Forum nicht übereinstimmt und damit man weiß was ich gemacht habe, habe ich es verlinkt. Bzw. war auch keine Anmeldung zum Erhalten des PDFs notwendig. Soll ich es wieder rausnehmen?

2.) Hab ein Messgerät, zeigt ~52 Ohm an, gemessen an der DH (innerer Kreis).

Quote from Stefan

Zu 1: das war nicht gegen dich, du hast nix falsch gemacht. Ich hatte auch geschrieben: "Guter Joke [color=#FF0000]von [/color]diesem Forum,"
Zu 2: Sehr komisch, sowas hatte ich noch nicht. aber nach deiner Beschreibung muss es die Dampfheizung sein.

Gut, dann werde ich diese demnächst mal tauschen und mich bei (Miss)Erfolg melden

Vorab: Vielen lieben Dank für eure hilfe!

Hallo meine Lieben,

die Platine, elektro Kabel und Anschlüsse sehen alle in Ordnung aus. Nichts ist angerostet oder gibt den Verdacht auf, dass irgendetwas überhitzt ist. Auch keinerlei typischer Geruch nach abgebrannten Kabeln.

Quote from Roland11

Also mit abgesteckte Dampfheizung geht Display nicht an? Hmm... ich frage mich ob eine neue Dampfheizung das Problem loesen wird.

Kann das mit dem Display auch daran liegen, dass die Maschine nackt war (= Deckel und Seitenverkleidung + Bohnenbehälter) waren nicht dran.

Quote from SpanierHH

Wie Roland schon sagt, das Display wird sich durch die DH nicht einschalten.

Sorry, SpanierHH, er hat ja geschrieben, dass es wohl eher nicht an der DH liegen wird, wegen dem Display = Display sollte auch mit abgestecktem Stecker (wie in den Vorposts beschrieben) angehen?

Gibt es denn einen anderen Querverweis auf die Symptome von mir?

Liebe Grüße
kaffee-blubber

Okay, das hat mir jetzt keine Ruhe gelassen, habe gesehen, dass der Stecker nicht fest drinnen war.

Danke euch :)!

Update: Den TB und den Motor nochmals gemessen:
TB:
Angeschlossen 41 Ohm
Abgeklemmt:81 Ohm

Motor:
Angeschlossen: 1.5 Ohm
Abgeklemmt:unendlich

Quote from Stefan

Brühgruppenmotor? Dann sollte der was mit dem Kurzschluss zu tun haben. Mach mal ein Foto, wo man den Bereich TY7 und D14 gut erkennen kann.

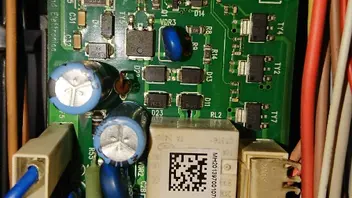

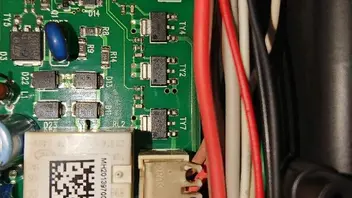

TY7 = DSC_0019/0018
D14 = (Link) --> Um aus zu finden ob die Relais das Problem sind oder nicht, solltest du mal messen an Gleichrichter D14 (?) (zwischen "+" und "-" Pins). Das ist wo der Spannung von Motor herkommt. Die Relais versorgen ob der Motor nach oben oder nach unten bewegt, durch Minus und Plus zu weckselen. - Ist das DSC_0020 (die Miniplatine mit dem blauen Knubel?)? Da ich auf der LP nur bis D15 gekommen bin und D14 nicht finde. Rückseite?

Quote from Roland11

Er hat wahrscheinlich nicht direkt am Motor gemessen aber am Kabel zwischen Leistungsplatine und Motorplatine. Die 1,5 Ohm ist dann normal --> weil die Relais auf der Leistungsplatine "Motor +" und "Motor -" haben verbunden.
Mit abgeklemmte Motor ist dass gleich als man am Leistungsplatine messt, natuerlich. Also kein Kurzschluss.

Siehe DSC_0017, ich habe an den beiden roten Markierungen gemessen, einmal mit angeschlossenen und einmal mit abgeklemmten weißen Kabeln.

Danke euch allen herzlichst für die rasche Unterstützung

Ich wollte mir schon auf die schnelle Motor und DH nachbestellen und einfach mal tauschen, aber ich habe es nirgendwo lagernd gefunden =/ (Grund: Ich bin aktuell bei meinen Eltern auf Urlaub, schlechten Zeitpunkt erwischt).

Quote from Roland11

Bei dieser Platine gibt es 4 Dioden (D11, D13, D22, D23) fuer Gleichrichtung statt D14 von alte Platine.

Danke. Okay, das sind dann die vier Dioden in der Mitte des Bildes. (s.A.)

Quote from Stefan

Das ist leider das neue Platinenlayout, da haben wir keinen Schaltplan.

z.B. bei komtra beides lagernd.

Ja, den habe ich gesehen, aber ich bin am 03.01. wieder weg. Da es leider nicht eindeutig war/ist, habe ich nicht bestellt.
Muss es dann vermutlich per Video-Stream anleiten

Eine Frage ist mir da noch eingefallen: Die DH hat ja nur eine Funktinalität für das Aufschäumen der Milch bzw fürs Teewasser?
Also müsste ich theoretisch die Maschine auch ohne DH verwenden können?

Lieb Grüße
kaffe-blubber

Vorab: Frohes neues an alle

Quote from SpanierHH

Die Dampfheizung heizt dein Wasser... Willst du die Funktion still legen? _{Was versuchst du zu bezwecken?}

Das Wasser ist trotzdem heiß, auch wenn ich die DH abgeklemmt habe.
Und mein Verständnis ist: DH = Fürs Milchaufschäumen.

Ich will, das das Ding einfach mal für die nächsten Tage noch arbeitet bis ich eine andere DH habe die ich ersetzen lassen kann.

Liebe Grüße
kaffee-blubber
