Wie Messe ich Dampfheizung ESAM 3500. S. / Ausserdem noch Tastencheck im Testmodus

Servus Kafeefreunde,

ich habe mir nun ein einfaches Messgerät gekauft und möchte damit messen,
ob die Dampfheizung OK ist. Aber auch die beiden Thermoschalter darauf.

Was muss ich einstellen und welche Werte zeigen mir an, ob sie elektrisch
in Ordnung ist? Oder auch die 2 Thermoschalter?

Im Testmodus habe ich Probiert =

Die Taste für "Grosse Tasse" zeigt im Display "Vaporizer ON". Die Dampfheizung bleibt
leider kalt. Auch während Aufheizung im Normalbetrieb.

Die Taste Heisswasser aktiviert nur das Mahlwerk.

Den Boiler kann man mit "Menuetaste" Heather ON aktivieren und das klappt

Die Pumpe habe ich getauscht und jetzt läuft sie mit Druck der Taste "Entkalken".
Heisses Wasser kommt aus dem Kaffeeauslauf, der Boiler wird ziemlich heiss.

Wenn ich alle Tatsen durchtaste, finde ich keine Taste, die den Dampf rauslässt
oder Heisswasser aus dem Aufschäumer.

Das Solenoid klackt bei kleine Tasse EV1 ON und mittlere Tasse EV2 ON.Scheint OK zu sein.

Brühruppe rauf und runter mit Anzeige Microschalter Limit auch OK.

Die Taste "Kaffebohne" hat keine Funktion.

Ich bin gespannt auf Eure Tipps. Danke im Voraus, Rocka
.

Zunächst mal besten Dank.

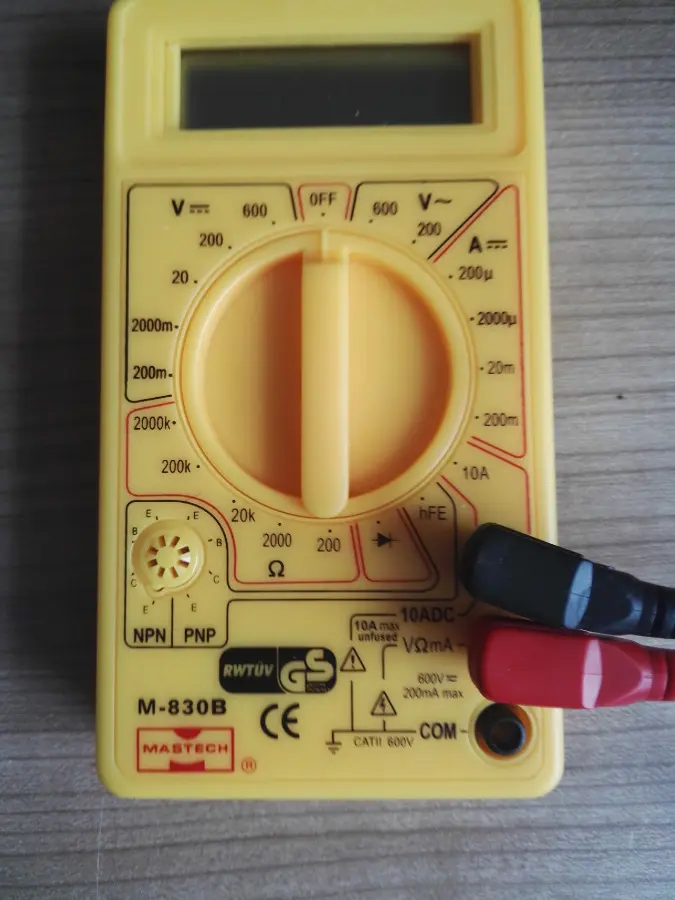

Wenn ich das Messgerät auf die Position Pfeil >I stelle
ergeben sich folgende Anzeigen

Heizung der Dampfgeizung 052
obere Thermosicherung 000
untere Thermosicherung nichts
Solenoid 1972

Quote from Ichdrehedurch

Widerstände werden in Ohm gemessen.
Und ob die Sicherungen Durchgang haben, ist eine ganz andere "Messung", entweder Strom geht durch (ok) oder eben nicht (defekt).
Stell dein Multimeter so ein, dass ein Ton kommt, wenn sich beide Messspitzen berühren. Mit der Einstellung kannst du die Sicherungen testen.

Ich habe leider keine Ahnung, wie ich schon sagte.
WIE stelle ich also das Messgerät auf die richtige Position?
Ich besitze es erst seit gestern. Und wo man den Ton einstellt
weiss ich auch nicht, da die Bedienungsanleitung darüber fast
nicht aussagt. Makulatur.

Für wie dämlich hälst Du mich eigentlich? :1f621:
Ich bin des Lesens und Verstehens mächtig :1f393:

Quote from Ichdrehedurch

Die Frage, bei der es um drei Threads für eine Maschine geht?
Das muss man erstmal wirken lassen...

Soweit ich das Forum verstehe, soll man Beiträge in Kategorien verfassen und nicht
alles durcheinander in einem Thread, auch wenn es um den gleichen Automaten geht
aber nicht um die gleiche Ursache/Fehler.

Quote from PeWa

Hallo, hier kannst du dir die BDA in deutscher Sprache herunterladen. :1f60f:
https://www.google.de/search?source=…1.0.I3TSkSsd4j8

Vielen Dank. Jetzt klappts. :1f61c:

[size=14]Erfolgsmeldung:
[/size]

anhand des Messgerätes honnte ich feststellen,
dass die untere Thermosicherung der Dampfheizung
defekt war. Offenbar eine häufige Ursache für
diese ominöse Meldung "Allg. Störung".

Nach Montage einer Neuen, und starker Entkalkung
läuft der Automat wie er soll. Er brauchte zwar rel.
lange zur Aufheizung, was ich aber durch Einstellung
der Themperatur auf "mittel" verkürzen konnte.

Die Pumpe die ich ersetzt hatte, habe ich dann
zerlegt und festgestellt, dass die obere Feder
der Schwingachse gebrochen war. Nach Ersatz
läuft auch sie wieder.

Danke. Bis bald, Grüsse, Rocka
