Dampfheizung Defekt?

Hallo liebe Kaffe Freunde,

ich habe ein Problem mit meiner DeLonghi ESAM 3400 S, die schon einige Jahre auf dem Buckel hat. Habe die Maschine schon einige Male auseinander gebaut, aber bisher wenig Erfahrung mit der Elektrik.


Folgendes Problem:

Die Tassenablage wurde sehr heiss und es gab eine undichtigkeit am Thermoblock. Die Dichtungsringe am Druckschlauch waren undicht und wurden ausgetauscht. Der Kaffebezug / Spülen klappt einwandfrei.

Das Problem liegt im Heißwasserbezug und im Dampfbezug. Anfangs war der Dampf noch da, er ließ aber nach ca. 10-15 Sekunden nach und ist dann komplett versiegt. D.h.: Abschwächender Druck, bis letztendlich nichts mehr aus der Dampflanze kam.

Ich habe die ESAM 3400 S in den Testmodus gefahren und das Magnetventil getestet. Kleine Tasse (EV1) klackt, Große Tasse (EV2) kommt nichts. Neues Solenoidventil bestellt und eingebaut, gleiches Fehlerbild. Hinzu kommt nun, dass die Dampfheizumg nicht mehr warm wird.

Was würdet Ihr mir raten? habe mir gerade die Reparatur Anleitung zum Durchmessen von Widerständen angesehen. Bin leider mit dem Multimeter nicht so vertraut, werde das aber nach der Anleitung versuchen und dann mal die Messwerte posten.

Könnt ihr aufgrund der Fehlerdiagnose schon eine Einschätzung geben woran es liegen könnte?

-> Thermostat / Thermosensor ?!?
-> Dampfheizung ?!?

.. sind meine Vermutungen.

Danke für eventuelle Hinweise und Hilfestellungen.

Viele Grüße,
m0rdiN

Eine weitere, ergänzende Frage: Muss die Dampfheizung direkt nach dem Aufheizvorgang mit warm werden? Oder erst wenn "sie" angesprochen wird?

SIe bleibt nämlich aktuell kalt.

Pumpe läuft einwandfrei. Magentventil (Solenoidventil) ausgetauscht, aber im Testmodus keine Funktion auf EV2, weiterhin.

Platine sieht (augenscheinlich) okay aus.

Danke schonmal für die erste Indikation!

Hallo zusammen,

eine kurze Rückmeldung von mir...

An dieser Stelle wollte ich schon einmal Danke sagen für Eure Unterstützung, ihr habt mir sehr bei der Fehlereingrenzung geholfen! Vielen Dank!

Ja, Stefan, die 3400 hat in der Tat nur ein Magnetventil. Sorry, hatte in der Anleitung zum Testmodus irgendwie EV1 und EV2 im Kopf, aber alles quatsch!

Nun zur Sache:

Ich habe recht lange nach dem Fehler gesucht, es waren 2 Probleme die zusammen gekommen sind.

Das Magnetventil wurde ausgetauscht (wie oben geschrieben), war aber warscheinlich gar nicht die Ursache. Ihr hattet Recht, die untere Thermossicherung (318°C) war defekt. Kein Durchgang. Habe diese getauscht aber immernoch war kein Heißwasser und Dampfbezug möglich. Ich hatte ja Anfangs schon beschrieben:

Quote from m0rdiN

Anfangs war der Dampf noch da, er ließ aber nach ca. 10-15 Sekunden nach und ist dann komplett versiegt

... so dass die Vermutung war, dass im Wasskeislauf irgendetwas nicht stimmt. Die Pumpe pumpte gegen einen Druck.

Letzendlich Dampfheizung ausgebaut, DH frei, aber der Dampfschlauch, die Zuleitung zur Dampfheizung, saß komplett zu.

Diesen nun auch noch intensiv gereinigt und nun läft die Maschine wieder.

Fazit / Fehler:

Unteres Thermostat defekt und Zuleitung zur Dampfheizung verstopft, Pumpe kann kein Wasser mehr durch DH Pumpen.

Danke Euch! Hier kann dann zu / archiviert werden.

Viele Grüße und Euch allen einen schlnen Sonntag!

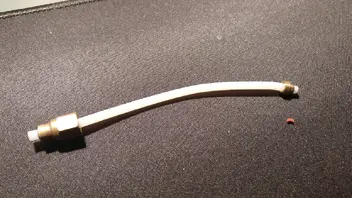

Nachtrag: letztendlich war es ein Stück eines defekten O-Rings der den Wasserkreislauf verstopft hat.
