Mahldauer zu kurz/ Trester zu dünn - weitere Vorgensweise?

[product][/product]Hallo!

Bei 2 Delonghis (ECAM 22.110 und ESAM 04.320) in unserem größeren Familienkreis ist der Kaffee zu dünn. Beide mahlen zu kurz und die Tester sind nur ca. 1cm dick.

Aktueller Stand: Mahlwerk gecheckt, Förderrad gereinigt, OBK überholt, Brühgruppe + Antrieb gecheckt & leichtgängig.

Nach dem was ich hier gelesen habe, bleiben jetzt nur noch Reedplatine oder Leistungselektonik.

Ich habe mir - durch Eure Infos hier ermutigt - ein Pic Kit 2 bestellt. Würdet ihr vorher die Reedplatine tauschen oder gleich die Leistungselektonik resetten?

Passen die üblichen Reedplatinen mit der Nr. 5213213971 auch bei der ECAM? Ich habe gelesen, dass die ECAM ein längeres Kabel benötigt.

Danke euch im Voraus

Danke! So ähnlich hätte ich es auch gedacht. Bis auf den letzten Punkt

Kann jemand noch etwas zur Reedplatine bzw. Kabellänge noch etwas sagen?

Pickit2 ist da

Habt ihr auch ohne „Mica06“ schon mal anschließen können? Wenn ja, wie am besten?

Übrigens habe ich eine ECAM 22.110 aus 2011 und diese hat auch eine solche neuere Leistungsplatine mit „J9“ wie hier beschrieben: ESAM4500: Leistungsplatine reparieren?

Die hier genannte Anschlussteihenfolge kann ich dann 1:1 bei meiner anwenden, oder?

Leider konnte ich nicht auf die Platine zugreifen

Könnte sehr wahrscheinlich am mangelnden Kontakt liegen. Wollte etwas basteln, aber werde wohl einen passenden Stecker brauchen.

Der hier empfohlene Mica 06 ist doch nur 6-polig. Meine Platine hat einen 7-poligen Anschluss. Gibt es dafür eine Empfehlung?

Wobei ich mich frage wie dieser Mica Stecker an die Platine gesteckt werden kann? Stehe da evtl auf dem Schlauch, habt ihr vielleicht ein Bild?

Oder evtl. einfach Kabel anlöten? Hätte dabei aber etwas Angst um die Platine

Ich habe die Kontaktstifte des Pickit-Kabels verwendet. Hat alles nur funktioniert, wenn ich schon fast mit Gewalt draufgedrückt habe. Heftig welche Kraft nötig war, damit endlich Kontakt zur Platine gegeben war.

Konnte dann auslesen, löschen und nur das Programm wieder aufspielen. Danke noch ein mal für die Infos hier an Roland11 & Co!

Allerdings ist das Mahlverhalten leider kaum besser geworden. Etwas dicker waren die Trester bei max. 9-10sec Mahlzeit für Doppelbezug volle Stärke. Ging dann nach einigen Testbezügen aber gefühlt auch schon wieder etwas zurück.

Die Eprom Daten waren leer, habe extra noch ausgelesen. Kann ich davon ausgehen, dass ich dann die Reedplatine wechseln muss? Recht viel mehr bleibt ja nicht mehr übrig. Oder braucht das Gerät noch etwas Zeit bis es sich einprügelt? Habe aber auch schon >5 Leerbezüge gemacht.

Im Nachhinein ist man halt schlauer
Hoffe dass dann mit der neuen Reedplatine alles richtig funktioniert. Langsam habe ich nämlich ziemlich alles überholt oder ausgewechselt

Aber als nächstes kommt das Pickit bei der Esam 04.320 in der Verwandtschaft zum Einsatz. Vielleicht reicht da nur das Zurücksetzen, damit die Maschine wieder genug Kaffee mahlt.

Habe die Reedplatine gewechselt. Es hat sich leider nicht so viel geändert

Habe u.a. 5x Bezüge ohne Kaffee gemacht. Die Mahldauer ging danach bei Doppelbezug volle Stärke auf ca. 9-10s rauf. Bei doppeltem Espresso sogar mal 11-12s. Später aber wieder Richtung 8-9s.

Sollte ich ein Reset machen oder gar wieder mit Pickit Eprom Daten löschen?

[product][/product]Trester sind aber leider zu dünn, ca. 1cm. Bei der kurzzeitig längeren Mahldauer waren sie sich mal vielleicht 1,5cm.

Roland11: Eprom data was existing before. Then I have erased them and received full FF. But I tested a little and only later I have replaced reed/hall sensor.

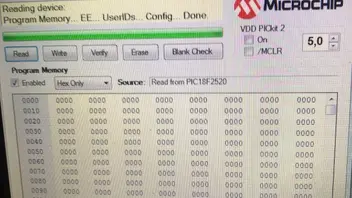

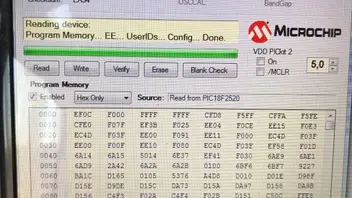

By the way here are screenshots before and after (it‘s only 000, because I have forgotten to deselect protection by default):

But isn’t 0000 shown due to the protection? As far as I remember it is also explained in the instructions of the Pic Kit software.

And indeed the protection is activated by default. You have to unclick it in order to avoid it.

I think I have even read out later once again without protection and saved it, but didn’t took a picture. I have to check my laptop for the hex file.

Finally everything is working fine, just the grinding time and volume is still too low. It is now at 7s for small coffee and 8s for double coffee. Tab size is +-1cm.

It was not protected before, but afterwards when I saved back the data (without Eprom data). The protection was set by default at this step as I wrote, so I set the protection by myself without intention. But I have the original data saved as hex.

If intrested I can post the dump in the saeco forum?
