DeLonghi Magnifica / ESAM 4200: Endschalter tauschen?

Hallo zusammen,
ich mal wieder mit unserer Magnifica. Plötzlich fährt die Brüheinheit beim Einschalten nach unten und stoppt nicht, Motor brummt herzerweichend. Nach Recherche dürfte das wohl der untere Endschalter sein. Nur dass ich trotz ziemlicher Sucherei nicht rausbekam, wo ich diesen finde und wie man ihn tauscht. Er scheint ja nicht direkt im sichtbaren Bereich zu sein? Die Brühgruppe habe ich durch Wartungsmodus und entsprechendem Bewegen draussen.
Danke für Eure Hilfe
& viele Grüße
Martin

Ah danke. Man muss wohl nach Reedkontakt suchen und nicht nach Endschalter. Aber das Fehlerbild deutet wohl auf ebendiesen hin, oder?
Vielen Dank &
viele Grüße
Martin

Vielen Dank für die Hinweise. Ersatzteil ist gerade gekommen, eingebaut, aber leider genau dasselbe wie zuvor. Beim normalen Einschalten bzw. im Testmodus beim ganz Herunterfahren brummt der Motor am Ende fürchterlich, ohne zu stoppen/abzuschalten.
Was könnte das noch sein?
Danke & Grüße
Martin

Reset hatte ich gemacht. Ich glaube, ich hatte missverstanden. Was ich gewechselt habe ist die Platine mit dem Reed (zu der das graue Flachkabel auf dem Foto führt), weil ich verstanden hatte, dass diese als Endschalter fungiert.
Bei mir sieht das auch etwas anders aus als auf dem Foto von Dir, oder "vergucke" ich mich da?

Ah ok, danke. Dazu muss man den Motor aber ausbauen, korrekt?

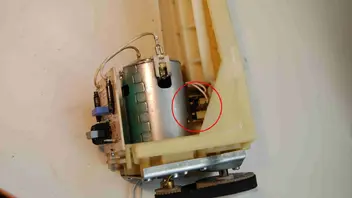

Hab ihn draußen, den Mikroschalter. was für eine Fummelei... Die Plastiknase ist so ein schwarzes Rechteck, oder? (s. Foto)
Die fährt runter, wenn ich von Hand drehe, aber ob sie (bei eingebautem Mikroschalter) den Kontakt korrekt betätigt, kann ich nicht sehen.
Ich habe zwar noch keinen Mikroschalter neu gesehen und das Multimeter ist zuhause, aber äußerlich sieht der normal aus - was meint Ihr?
Danke & Grüße
Martin

Ok, danke. Nachdem ich das Teil nun schon zerlegt habe, werde ich zunächst mal den Schalter isoliert prüfen, wenn ok dann den ganzen Kladderadatsch am Montag wieder zusammenbauen und dann weitertesten. Wenn der Schalter funktioniert, die Nase da ist: Wo suche ich dann weiter?
Schönes WE!
Martin

Also, Schalter funktioniert. Reedplatine ist neu. Was nu? Wieder zusammenbauen? Kann ja dann eigentlich nur noch ein mechanische Problem sein, oder?

Danke, dann werde sie morgen mal wieder zusammenschrauben. Würde mich allerdings wundern, wenn das dann plötzlich funktionieren würde, denn ich habe ja nichts geändert.

So, zusammengebaut, gemessen: Wenn ich die Brühgruppe von Hand runterfahre, höre ich den Klick, wenn die Nase den Microschalter betätigt, und dann schließt der auch korrekt.
Nach dem Einschalten hat sie erst einmal wieder gebrummt, nach einem Reset konnte ich dann erfolgreich und ohne Brummen eine Tasse beziehen, dann Seitenteile usw. wieder angebracht, wieder eingeschaltet, wieder gebrummt, ein freundlicher Klaps auf beide Seiten und der Motor stoppte.
Also eine dauerhafte "Reparatur" ist das wohl nicht. Meine einzige Erklärung ist, dass die Brühgruppe aus irgendwelchen Gründen nicht weit genug herunter fährt bzw vor dem Erreichen des Microschalters durch irgendetwas blockiert wird.
In der Tropfwanne habe ich zudem gerade dieses rote Teil gefunden - gehört das zur Maschine (und wenn ja wo) oder hat das die Putzfrau da reingelegt?
Danke & Grüße
Martin

EDIT: Habs identifiziert - ist wohl der Schwimmer.
Sonst noch Tipps, wie das ohne Klapse wieder dauerhaft laufen könnte?
