Mühlenmotor läuft permanent

    Servus zusammen,

    bei meiner WmF 1000 pro läuft permanent der Motor der Mühle. Habe mich durch die 44 Seiten Forum gelesen aber finde nichts direkt vergleichbares...

    Erwähnt sei, dass meine WMF1000 nicht mehr anging und ich das Problem dank des Forums auf einen Kontaktfehler (Trafo Ausgang) zurück führen konnte. Nachdem ich Sie wieder in Betrieb genommen habe läuft nun endlos der Motor.
    Ich habe die Platine auf der Rückseite mit Elektronik Reiniger gesäubert. Habe ich eventuell was "Kaputt repariert?"

    Bin Ratlos und würde mich über jeden Hinweis oder Vermutung freuen...
    Kann mit einem Lötgerät und einem Multimeter umgehen und würde mir ungerne eine neue Maschine kaufen. Aber wenn es zuhause nicht bald wieder Kaffee gibt ist der Familienfrieden bald Geschichte. :1f642:


    Lieben Dank für eure Tipps!

    Hallo nochmal,

    sc-6000 lag mit seiner Vermutung richtig. Habe den MosFET ausgebaut und getauscht. Dabei auch gleich den BT151500R gewechselt und Siege da der Motor der Mühle war beim anschalten nicht permanent aus. Mein Frau freute sich enorm und ich bremste Sie gleich ein...
    Leider zurecht... Taste Kaffee gedrückt, Mühle startete dann ernüchternd ...Durchflussfehler :1f622: .
    ich habe für U13 folgenden MosFET IRFZ44ZIR eingebaut. Den BUK9535-55A konnte ich nicht besorgen. Zu Durchflussfehler findet man ja einiges im Forum aber ich hatte gehofft, dass man den FolgeFehler eingrenzen kann.

    Danke euch!

    Guten Morgen,

    hast natürlich recht sc-600, aber ich habe mich beim ausbau etwas ungeschickt angestellt und daher mit getauscht... Musste ja auf der Kühlplatte die Niete aufbohren...
    Habe mittlerweile einen BUK9535-55A auch eingesetzt, da der Motor immer noch permanent läuft und ich echt überfragt bin...

    Beim auslöten hat sich auch ein Kupferring von der Rückseite der Platine gelöst? Die Platine ist doch zwei lagig, und solange Kontakt zum nächsten Bauteil auf der oberen Seite besteht ist das egal, richtig?

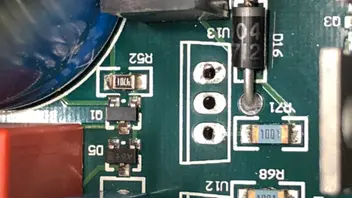

    Habe mal ein Foto angehängt. Was könnte den noch defekt sein?

    VG und Danke!

    Quote from Pardc


    Habe mittlerweile einen BUK9535-55A auch eingesetzt,


    Beim auslöten hat sich auch ein Kupferring von der Rückseite der Platine gelöst?


    Ich weiß ja nicht, mit welchem Dachdeckerlötkolben Du an der Platine arbeitest, aber vermutlich hast Du den MOSFET beim Einlöten durch elektrostatische Probleme direkt wieder zerschossen.

    Die auf dem Foto zu sehende Diode D16 ist die Freilaufdiode für den Mühlenmotor, mit dem Dauerlauf hat sie vermutlich nichts zu tun.


    Von mir gibt es keinen Support per email!
    Und auch keine urheberrechtlich geschützte Software..

    Guten Morgen,

    Achim: ok... mehrere Layer... aber der Kontakt doch nur auf der oberen Seite.

    heinz: ja du hast recht. Habe mir auch eine neue Lötspitze und entlötpumpe gekauft. War ziemlich bescheuert von mir.

    Kann es an einem Bauteil vor dem MosFET liegen?

    Hallo,

    Die Platine hat 4 Lagen.

    Der MosFet wird defekt sein und wenn du pech hast ist der IC 74HC14 U3 auch gestorben. Dieser steuert den MOSFET an. Von dem Baustein U3 geht es über den 1K R68 auf das Gate zum Mosfet U12.

    Das Problem wird eher sein den MOSFET BUK9535-55A zu bekommen, da dieser obsolete ist.

    Gruß

    Quote from Rucsackindianer87


    Das Problem wird eher sein den MOSFET BUK9535-55A zu bekommen, da dieser obsolete ist.


    Der kluge Mann baut vor :)

    Außerdem fungiert der ausschließlich als Schalter. Dafür einen Ersatztypen zu finden, sollte kein unlösbares Problem sein.


    Von mir gibt es keinen Support per email!
    Und auch keine urheberrechtlich geschützte Software..

    Hallo Heinz,

    guter Mann :) allerdings ist es doch schwer einen passenden Ersatz zu finden.

    Das blöde an dem MosFet ist, das dieser schon bei 5V Gatespannung voll durchsteuert.

    Jetzt suche mal einen mit Ugs 5 Volt & Drainstrom 34 Ampere & TO220AB Bauform.

    Da gibts leider nicht so viele.

    Einer der passen könnte, wäre der "IRLZ34NPBF"

    der kann aber nur 30 Ampere, was reichen müsste.

    Link: MOSFET

    Gruß

    Quote from Rucsackindianer87

    Das würde ich an deiner Stelle nicht versuchen ;D


    Zumindest nicht am Mühlenmotor.

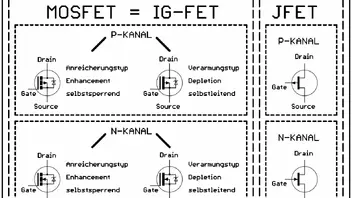

    In der H-Brücke für den Brühgruppenantrieb funktionieren die IRF5305 problemlos als Ersatz auf der P-Kanal Seite. Aber darum geht es hier im Thread ja nicht.

    Aber das weiß Achim sicher alles.


    Von mir gibt es keinen Support per email!
    Und auch keine urheberrechtlich geschützte Software..

    Nein, sowas hat hier niemand nötig.

    Aber Du solltest bitte nicht permanent davon ausgehen, dass alle Forummitglieder - außer Dir - hier auf der Brotsuppe dahergeschwommen kommen.


    Von mir gibt es keinen Support per email!
    Und auch keine urheberrechtlich geschützte Software..

    Quote from Heinz Rindfleisch

    Zumindest nicht am Mühlenmotor.

    In der H-Brücke für den Brühgruppenantrieb funktionieren die IRF5305 problemlos als Ersatz auf der P-Kanal Seite. Aber darum geht es hier im Thread ja nicht.

    Aber das weiß Achim sicher alles.

    Hallo Heinz, verstehe ich Dich richtig dass man die IRF5305 für die U8und U9 in der H-Brücke einsetzen kann?
    Muss man dann an der Ansteuerschaltung was ändern ??
