WMF 1000Pro keine Luftpumpenfunktion

Achim · June 20, 2022 at 4:17 PM

Hallo ,weiss jemand welche Bauteile für die 24V Ansteuerung zur Luftpumpe sind ? Die Pumpe hat hinten eine kleine Steuerplatine mit LM317 drauf.
Messen kann ich bei Bezug am Stecker der Pumpe 12V.Es müssten aber 24V ankommen.

Heinz Rindfleisch · June 20, 2022 at 9:01 PM

U26, R98, D30

Das Ganze geht auf die Pins 5+6 von X30

Achim · June 21, 2022 at 7:02 AM

Erst mal danke.Werd ich messen ,ersetzen.

Achim · June 21, 2022 at 5:47 PM

Nach ersetzen des Triacs kommen jetzt zwar ca 31V raus, aber unter Last nicht.Wieviel Ohm darf der Pumpenmotor (gemessen 19 /31 Ohm) haben ? Mit externen 18/24 Volt läuft die Pumpe.

Heinz Rindfleisch · June 21, 2022 at 6:01 PM

Quote from Achim

Wieviel Ohm darf der Pumpenmotor haben?

Keine Ahnung.

Rucsackindianer87 · June 23, 2022 at 12:26 PM

Die Anschlusskontakte von den Direktsteckern, werden gerne mal schlecht.
Vielleicht haste da ein zu großen Übergangswiderstand.
Mach die Kontakte mal blank oder löte direkt das Kabel dran.

Achim · June 23, 2022 at 3:54 PM

Danke das hab ich alles schon gemacht.

Rucsackindianer87 · June 24, 2022 at 7:30 PM

welchen Triac hast du gewechselt?
Es gibt doch nur 2 Triacs für die Heizkreise?!?

Achim · June 25, 2022 at 10:14 AM

dachte U26 wäre ein Triac

Rucsackindianer87 · June 25, 2022 at 10:32 AM

Meines Wissen bekommt die Platine direkt 30v DC und die Masse wird über ein kleinen Mosfet durchgeschaltet wenn die Pumpe an gehen soll. Triac ist ein AC Schalter.

Was steht denn auf den Baustein den du ersetzt hast? Und was steht auf dem Baustein den du neu eingebaut hast. Vielleicht passt da was nicht.

Der Ausgang hat auch eine freilaufdiode die du mal prüfen könntest.

Achim · June 25, 2022 at 11:07 AM

Danke.Auf dem ersetzten steht das gleiche wie auf defekten.915055 ja ist ein Mosfet,da weiss ich jetzt auch.
Diode scheint gemessen ok.Aber vielleicht sollte ich die doch ersetzen.

Rucsackindianer87 · June 25, 2022 at 6:43 PM

Okay, dann ist es der richtige Baustein. Wenn die Diode 0,5-0,6V hat ist Sie in Ordnung.

Blöde Frage, den richtigen Steckplatz hast du erwischt?
Ich hab das auch schon mal geschafft den falschen Steckplatz zu nehmen.

Achim · June 25, 2022 at 7:13 PM

Hab den richtigen Steckplatz,ja

Rucsackindianer87 · June 25, 2022 at 7:45 PM

Okay, wollte es nur ausschließen.

Wenn du ein externes 24V Netzteil an die Pumpe hängst, dann läuft die?

Hast du deinen getauschten Baustein mal auf Funktion geprüft?

Die Mosfets sind relativ empfindlich gegen Elektrostatischer Entladung.

Man muss ja die Milchschaumtaste 4-5 Sekunden drücken bevor die Pumpe anspringt.

Das einzige was mir noch einfällt ist, das der CPU Ausgang defekt ist.

Wenn der Mosfet tatsächlich defekt war, dann kann es passieren das du 24V direkt auf dem Steuereingang hast und das mögen die CPU I/O gar nicht.

Also am Widerstand beim Mosfet ein kabel dran und messen ob dort ein schaltsignal kommt.

Achim · June 27, 2022 at 7:37 AM

Mit externen 18/24V läuft die Pumpe.Die Bausteine waren ok.Es kommt kein Signal von der CPU.
Da die Maschine 12 Jahre alt ist, lohnt eine Rep nicht.Aufgeschäumt wird jetzt extern.
Danke

Achim · July 14, 2022 at 5:20 PM

Also bei mir ist der Wurm drin. Beim Entkalken streikt die WMF nach dem letzten 1% und es kommt der Fehler Brüherendschalter und im Display steht Maschine Heizt auf.
Aber passieren tut nix. Was defekt ist ,ist die Spule des Entlastungsventil ( regelrecht verschmolzen ).Habe das Ventil zerlegt und eine neue Spule drauf g.
Nach dem man ja den Wassertank leeren soll und frisches Wasser auffüllen muss, spült die WMF zu Ende dann hört man die Brühgruppe ganz kurz fahren und dann kommt die Fehlermeldung.
Kann es sein das die H-Brücke was hat ? Vor dem Entkalken war noch alles ok.
Das Ganze ist eine Endlosschleife.

Rucsackindianer87 · July 15, 2022 at 9:34 AM

Messe mal die kleinen MosFets durch, die du schon mal getauscht hast. Die steuern die Ventile an. Da wird bestimmt einer Defekt sein.
Wenn die Motorbrücke einschaltet, bricht die Spannung auf den 12V zusammen und die CPU denkt, das der Endschalter nicht betätigt wurde.

Achim · July 16, 2022 at 4:06 PM

Also habe beide Mosfet ersetzt , gleiches Spiel. Wenn ich vor dem Einschalten die Brühgruppe von Hand in Grundstellung bringe und dann die Maschine einschalte,
fährt sie ganz normal in Position bevor sie wieder das Entkalkungsprogramm startet.
Es wird aber immer noch kein Wasser in die Tropfschale geleitet, die Schale bleibt bis zum Schluss trocken.
Irgend was ist faul.

Rucsackindianer87 · July 18, 2022 at 7:45 AM

Hast du die gemessen oder auf Verdacht getauscht?
Welche 2 genau hast du ersetzt?

Ich vermute das du den richtigen nicht erwischt hast oder du wirklich auf dem Teil ein CPU-Schaden hast.

Achim · July 18, 2022 at 4:35 PM

Quote from Rucsackindianer87

Messe mal die kleinen MosFets durch, die du schon mal getauscht hast. Die steuern die Ventile an. Da wird bestimmt einer Defekt sein.
Wenn die Motorbrücke einschaltet, bricht die Spannung auf den 12V zusammen und die CPU denkt, das der Endschalter nicht betätigt wurde.

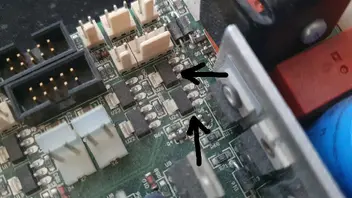

Die beide Transistoren
