Primadonna Elite ECAM 656.55 löst FI aus

Hy , wahrscheinlich ist die Schlauchverbindung die oben in die Dampfheizung geht undicht ....

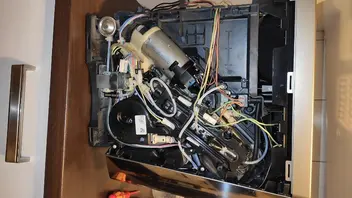

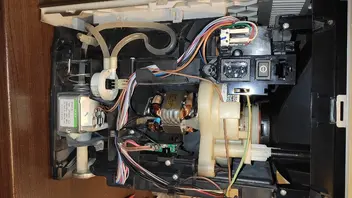

Am ersten Bild siehts so aus als ob das Blech unter der Dampfheizung rostig ist ...

Häufigste Ursache ist das schwarze Anschlussstück oben an der Dampfheizung.
Dieses verschleißt und muß erneuert werden. Kostet auch nicht viel.

https://www.juraprofi.de/DeLonghi-Ersat…zer::15542.html

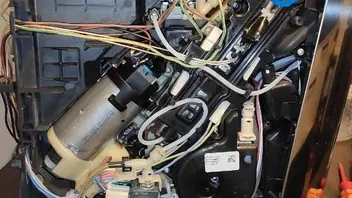

Hier sitzt das (blauer Kreis):

Montage ist etwas frickelig, aber geht. Am besten die Druckschlauchdichtung oben auch sofort erneuern.
Wichtig ist, das dieses Cremeweiße Kunststoffteil, das von hinten auf das gestülpte Ende des Metallrohres der Dampfheizung und das schwarze Anschlussstück geschoben wird, wieder richtig sitzt. Dieses Teil verhindert, dass das schwarze Teil bei Druck herausgedrückt wird.
Die schwarze Kunststoffabdeckung über der Dampfheizung besteht aus 2 Teilen, einem hinteren und dem vorderen. Diese sind verbunden durch jeweils 3 Klipse an jeder Längsseite.

Was du bestellen musst, habe ich verlinkt. Dazu noch ein paar Druckschlauchdichtungen und eine kleine Tube Silikonfett (braucht man eh immer).

Demontage ist nicht so schwer. Gehäuse hast du ja schon offen, das ist eigentlich das schlimmste bei den Maschinen.

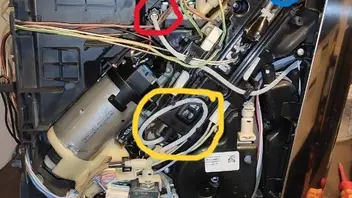

Roter Kreis: Hochdruckschlauch lösen, aus den Halteklammern der Abdeckung an der Dampfheizung rausnehmen, Schlauch nach rechts legen.
Gelber Kreis: Schlauch aus den Klammern der Abdeckung der Dampfheizung nehmen.
Blauer Kreis: Hochdruckschlauch lösen.
Schwarze Abdeckung der Dampfheizung lösen (wie im anderen Beitrag von mir beschrieben)
Dampfheizung oben nach vorne ziehen, den schwarzen Anschlussnippel herausziehen, eventuell drehen dabei, wenn schwergängig
Neuen Nippel am unteren Ende mit etwas Silikonfett einschmieren und bis zum Anschlag in die Dampfheizung schieben.
Alles wieder montieren. Fertig.

Sehr gerne.

Quote from Grim-Reaper

DIese Dichtungen nehme ich an?

Ja, genau. Viel Erfolg bei der Reparatur. Und immer schön das Netzkabel ab!

Hallo zusammen wir haben soweit dieselben Probleme nur das wir eine ECAM 352.57.SB haben,
gibt es etwas, worauf ich besonders achten muss.

Gruß
Andreas

Vielen Dank für die sehr gute Hilfe. Hat bei mir hervorragend geklappt.

Eine Dichtung und einen Anschlussnippel getauscht, fertig. Die Werkstatt wollte 200-250€ dafür inkl. neuer Dampfheizung…

Quote from Heini-22

Was du bestellen musst, habe ich verlinkt. Dazu noch ein paar Druckschlauchdichtungen und eine kleine Tube Silikonfett (braucht man eh immer).

Demontage ist nicht so schwer. Gehäuse hast du ja schon offen, das ist eigentlich das schlimmste bei den Maschinen.

Roter Kreis: Hochdruckschlauch lösen, aus den Halteklammern der Abdeckung an der Dampfheizung rausnehmen, Schlauch nach rechts legen.
Gelber Kreis: Schlauch aus den Klammern der Abdeckung der Dampfheizung nehmen.
Blauer Kreis: Hochdruckschlauch lösen.
Schwarze Abdeckung der Dampfheizung lösen (wie im anderen Beitrag von mir beschrieben)
Dampfheizung oben nach vorne ziehen, den schwarzen Anschlussnippel herausziehen, eventuell drehen dabei, wenn schwergängig
Neuen Nippel am unteren Ende mit etwas Silikonfett einschmieren und bis zum Anschlag in die Dampfheizung schieben.
Alles wieder montieren. Fertig.

Display More

freut mich das es geklappt hat. Schön nachhaltig.

Hello zusammen uns danke schon mal für die vielen hilfreichen Tipps hier
  :1f44d:

Ich stehe vor dem gleichen Problem, im Gegensatz zu Grim-Reaper gibt es bei mir allerdings keinen sichtbaren Austritt von Feuchtigkeit. Weder zum Zeitpunkt des Dampfbezugs noch wenn der FI-Schalter auslöst. Zwischen Dampfbezug und FI-Schalter liegt bei mir immer ein Zeitversatz von ca. 10-12h, was die Fehleranalyse nicht einfacher macht.
Gibt es einen Weg, herauszufinden ob das hier beschriebene Teil auch bei mir wirklich der Auslöser ist, zB mit einem Messgerät? An welchem Kontakt würde denn ggf. dann der Fehlerstrom auftreten?

Nochmals vielen Dank,
Bohnenlars
