ESAM 5500 - Solenoidventil wird im Test-Mode nicht angesteuert

    Hallo,
    nach dem ich den KVA auseinander genommen habe und gereinigt habe, da meine Pumpe schlapp gemacht hat und ich die ausgetauscht habe.

    Nach den ich wieder alles zusammen gebaut habe und einen Test-Mode gemacht habe stelle ich fest das das Solenoidventil-EV1 (am Dammferzeuger) sich nicht ansteuern lässt. Wenn ich 230V mit zwei Messstrippen direkt anlege hört man ein lautes klacken und man kann auch durchpusten.

    Fehler: Wenn ich nur Heißwasser mach hört man nur ganz leise die Pumpe (Pumpe ist neu) aber Spülen und Kaffee geht ganz normal.

    Workaround: wenn ich Heißwasser mach und am Solenoidventil-EV1 direkt mit zwei Messstellen 230V anlege kommt Heißes Wasse

    Ich vermute das die "Leistungsplatine" defekt ist, was mein Ihr.....

    Gruß Karsten

    Auf der Hauptplatine gibt es 2 Triacs, TY1 und TY2, einer für den TB und der andere für die Dampfheizung.
    Vielleicht defekt.
    Hilfe dazu gibt es unter "Downloads".

    -------------------------------------------------------------------------------------------------------------------------------------------------------

    Gruß Peter :)
    -------------------------------------------------------------------------------------------------------------------------------------------------------
    ESAM 5500 Bj. 2012
    Kaffee 32.000 Bezüge
    Cappu 502 Bezüge
    ---------------------------
    Sage Barista Express Bj. 2021

    Peter, es geht ums EV1. Da spielt weder der TY1 noch der TY2 eine Rolle.
    ole31228 poste mal den Cod Delonghi der Leitungsplatine

    Gruß Stefan
    ------------------------------------------------------------------------------------------------------------------------------------------------
    [color=#FF0000]Wo ist das Problem, bei Anfragen Groß-und Kleinschreibung/Punkt und Komma zu beachten? So was fällt bei mir unter Höflichkeit.[/color]
    [color=#0000FF]Ich beantworte keine Fragen per PN oder Email, dazu gibt es das Forum![/color]
    [color=#ff0000][/color]

    Da muss jetzt mal jemand anders weiterhelfen, da meine Unterlagen ca 9000km entfernt zu Hause liegen :1f60e:

    Gruß Stefan
    ------------------------------------------------------------------------------------------------------------------------------------------------
    [color=#FF0000]Wo ist das Problem, bei Anfragen Groß-und Kleinschreibung/Punkt und Komma zu beachten? So was fällt bei mir unter Höflichkeit.[/color]
    [color=#0000FF]Ich beantworte keine Fragen per PN oder Email, dazu gibt es das Forum![/color]
    [color=#ff0000][/color]

    Ich kenne jetzt nur die Unterlagen einer ESAM 6700, sollte aber sehr ähnlich sein.
    Und da sind TY 6 und TY 8 für die Magnetventile zuständig.

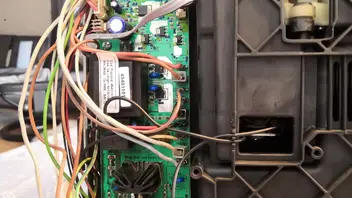

    Und TY6 sieht auf deinem 2. Foto ja definitiv defekt aus, ist geplatzt.
    Typ sollte ein ACS 108-6S sein.

    Lange Kaffeespaß mit Delonghi = Brühgruppe + Antrieb regelmäßig schmieren + entkalken mit Amidosulfonsäure
    ECAM 23.420 13 Jahre, 48000 Bezüge, läuft.

    Quote from Stefan

    Peter, es geht ums EV1. Da spielt weder der TY1 noch der TY2 eine Rolle.

    mea culpa :1f607:
    Hatte leider mal wieder einen Blackout ! :1f612: :1f915:

    -------------------------------------------------------------------------------------------------------------------------------------------------------

    Gruß Peter :)
    -------------------------------------------------------------------------------------------------------------------------------------------------------
    ESAM 5500 Bj. 2012
    Kaffee 32.000 Bezüge
    Cappu 502 Bezüge
    ---------------------------
    Sage Barista Express Bj. 2021

    Quote from Peter55

    mea culpa
    Hatte leider mal wieder einen Blackout !

    Passiert jeden mal, war kein Vorwurf :1f602:

    Gruß Stefan
    ------------------------------------------------------------------------------------------------------------------------------------------------
    [color=#FF0000]Wo ist das Problem, bei Anfragen Groß-und Kleinschreibung/Punkt und Komma zu beachten? So was fällt bei mir unter Höflichkeit.[/color]
    [color=#0000FF]Ich beantworte keine Fragen per PN oder Email, dazu gibt es das Forum![/color]
    [color=#ff0000][/color]
