WMF 1000 Pro lässt sich nicht einschalten

    Guten Abend zusammen,

    unsere WMF 1000 Pro lässt sich nicht mehr einschalten.
    Display dunkel, keine "Lebenszeichen".

    Bei gedrücktem ON/OFF-Schalter hört man ein leises brummen vom Ringkerntrafo (Schalter funktioniert also...).

    Trafo-Sekundärspannung liefert ca. 13VAC

    Meine Recherche hier im Forum ergab, dass folgende Bauteile defekt sein könnten:

    RTS3T012 (?)
    RY531024 (?)

    Bevor ich Teile bestelle, habt ihr noch weitere Vorschläge/Ideen, warum sich die Maschine nicht mehr einschalten lässt?

    Danke und Grüße

    *lach*

    genau die gleiche Maschine mit dem exakt gleichen Fehlerbild steht hier in der Ecke.
    Ich habe einfach keine Lust mehr, an solchen Maschinen zu schrauben.

    Aber WENN, dann würde ich zuerst anfangen, die Steckverbindung vom Trafo an die Platine zu prüfen.
    Wenn da Schmorspuren an dem dreipoligen Stecker weiß-schwarz-weiß zu sehen sind, solltest Du den Stecker austauschen.


    Von mir gibt es keinen Support per email!
    Und auch keine urheberrechtlich geschützte Software..

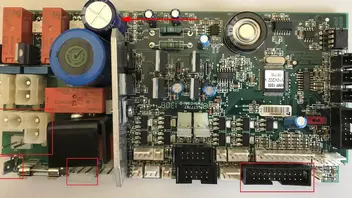

    Ein Versuch mit der "Minimalverkabelung" auf der Platine hat mich auch nicht weitergebracht (seíhe Bild -rote Kasten. Ps.: Das Bild der Platine ist aus dem Forum, nicht meine)
    Während On/Off-Tastendruck leises brummen des Trafo.
    Ansonst zeigt die Maschine keine Reaktion.
    Nichtmal ein kurzes aufhellen des Displays - nichts.

    Edited once, last by dielez (January 12, 2023 at 5:08 PM).

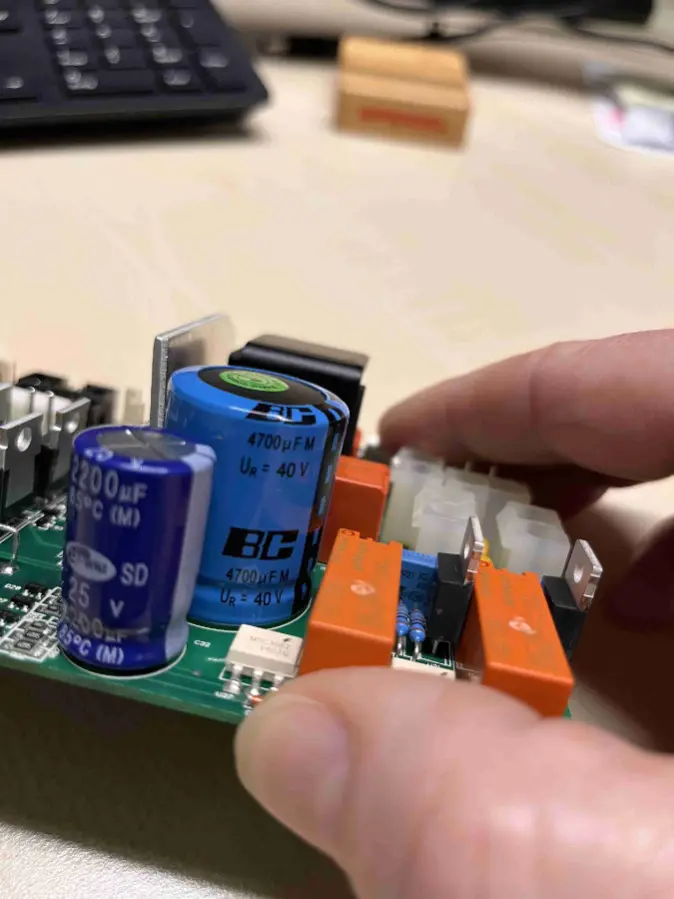

    Heute Abend den großen 4700uF und den kleineren 2200uF gegen Neue getauscht.

    Leider ohne Erfolg.
    Die Maschine lässt sich nach wie vor nicht einschalten.
    Alles dunkel.
    Gleiches Verhalten wie zu beginn der Arbeiten.

    Sekundärspannung vom Trafo liegt mit 13,6VAC an der Platine bei Tastendruck "EIN"an.
    (Den 3-poligen Stecker (weiß|schwarz|weiß) vom Trafo habe ich präventiv auch schon ausgetauscht)

    Könnt ihr mir bitte noch weitere Tipps geben, was hier die Ursache sein könnte?

    Danke und Grüße
    Dietmar

    Da gibts einiges was da schief laufen kann.

    - CPU hat keine 5V Spannung (LDO defekt)
    - könnte Kurzschluss auf den 12V sein( z.B. defektes Ventil)
    - der einschalttaster könnte defekt sein
    - CPU könnte defekt sein
    - Relais für die Selbsthaltung könnte defekt sein
    - temperatursensor könnte Schluss gegen boilergehäuse haben ( also Erdschluss)
    - Gleichrichterdiode könnte defekt sein

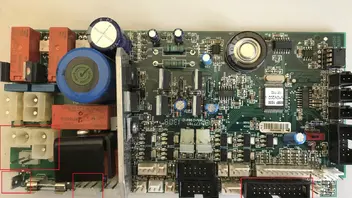

    By the Way, Wenn die Platinenbilder von dir selbst sind, solltest du mal den Steckverbinder über den 2 poligen Stiftleisten-Trafoanschluss durchmessen.
    der rechte Pin sieht recht verbrannt/angelaufen aus

    -Update-

    Die Ursache des Problems bei meiner Maschine ist das LCD-Display!

    Nachdem ich die Steckverbindung vom Display zur Hauptplatine getrennt hatte, klackte es (Selbsthaltung) auf der Hauptplatine mit "Maschine EIN" und die Einschaltroutine startete.

    Meine Frage an euch: hat vielleicht jemand noch ein funktionierendes LCD-Display liegen? (Über den Preis werden wir uns sicherlich einigen)

    Danke und Grüße

    Wie ist das ausgegangen? War es tatsächlich das LCD-Display?

    Habe genau das gleiche Problem (Nur leises Brummen solange der Powerknopf gedrückt wird, sonst nichts auch keinerlei Anzeige im Display) und wäre an der Lösung daher sehr interessiert!
    Da ich das Flachbandkabel zum Display nicht lösen kann wäre ich an professioneller Reparatur gegen Bezahlung im Umkreis von ca. 100km von Wiesbaden interessiert. Ich möchte das gute Stück weder verschrotten (da bestens gepflegt bisher) noch versenden, daher würde ich es hinbringen und auch wieder abholen!

    ---
    WMF 1000 Pro S Barista (seit 12.2011 >28.000 Bezüge)
    WMF Perfection 890L (seit 10.2025 > 750 Bezüge)
