Delonghi EAM3500 Anzeige Kaffeesatzbehälter geht nicht mehr aus

Hallo,
vermutlich ist der Microschalter NR: 5132105400 defekt.
Das Klicken des Schalters ist kein Zeichen, dass er auch funktioniert, den musst du mit einem Durchgangsprüfer nachmessen.
Außerdem handelt es sich hier um einen Schalter mit Doppelfunktion, also 3 Anschlüsse. Kontakt 1 und 2 ist ohne Satzbehälter geschlossen, Kontakt 1 und 4 ist geöffnet.
Kontakt 1 und 2 ist beim eingesteckten Satzbehälter geöffnet und Kontakt 1 und 4 geschlossen.

Bei lazada könntest du fündig werden, der z. B. könnte passen: https://www.lazada.co.th/products/5-kw4…2507841409.html

Erst mal langsam! Bevor Sie die Maschine öffnen und herum basteln sollten sie mal einen Blick auf den Tresterbecher in der Auffangschale werfen.. Da ist hinten ein Zapfen dran der den Microtaster im hinteren Bereich auslöst. Bei mir war der abgebrochen und ich hatte daher das gleiche Problem. Ersatz gibt es hier: https://komtra.de/delonghi-repar…lautomaten.html

Gruß, Toni

Quote from ToniR

Bevor Sie die Maschine öffnen und herum basteln sollten sie mal einen Blick auf den Tresterbecher in der Auffangschale werfen.. Da ist hinten ein Zapfen dran der den Microtaster im hinteren Bereich auslöst.

Moin Moin habe dasselbe Problem: nach dem Reinigen dauerhafte Anzeige Behälter voll.
Natürlich den Zapfen am Behälter geprüft - in Ordung.
Microschalter unten gemessen - einwandfrei.
Elektronik getauscht ( gibts als Ersatzteil ca 45.- ) - Problem noch immer !!
Microschalter ausgetauscht - Problem noch immer
Merkwürdiger Effekt Nach der Kontrollmessung am Mikroschalter lief die Maschine einwandfrei bis zur nächsten Tresterbehälter Leerung ????? Dann wieder Daueranzeige.
Anruf der der technischen Beratung BND-Kaffeestudio ( kostenpflichtig !!!! ) Antwort Micoschalter wechseln - Elektronik tauschen - sehr hilfreich !!!
Das Problem ist noch immer da
Auf vielen Foren findet man dieselbe Fehlerbeschreibung - nirgends eine Lösung.
Weis wirklich niemand was da los ist ???

Normalerweise werden die Kaffeebezüge gezählt und nach Bezug "X" kommt die Meldung Satzbehälter leeren.
Der KVA muss eingeschaltet sein und der untere Mikroschalter muss eine gewisse Zeit "X", geschätzt 15 Sekunden frei sein, dann wird der Zähler wieder auf Null gesetzt.

Hy , probier mal ein Reset...

Netzstecker ziehen
Menü + Next + Change gedrückt halten
Netzstecker rein

Sobald "Electric Test Mode" auf dem Display erscheint, Tasten loslassen.

Nach ca. 40 Sekunden schaltet die Maschine ab.

Funktioniert der Einschaltvorgang normal?

Meine ESAM 04 hat kein Display, nur die LED s , Netzstecker raus etc - klar 100 mal probiert, Testmodus geht problemlos mit allen Tests zB Pumpe testen - Anzeige der gebrühten Kaffee s - alles klappt - nur die Tresteranzeige bleibt !!
Was kann das nur sein , die Maschine würde ansonsten einwandfrei laufen.

Ich -selbst Elektroniker - finde keine Erklärung, hoffe nur das mal jemand dieses Problem, was nicht nur meins ist , lösen zu können

Dachte du hast das selbe Modell wie im oberen Beitrag...???

Das Problem scheint ja Model-unabhängig zu sein - haben viele - nur ich habe bei allen Recherchen keine Lösung entdeckt.
Evt ein Deloghi Systemfehler , denn ich habe ja sogar schon eine neue Elektronik eingebaut.
Habe den Verdacht, dass das Problem durch eine andere Elektronikeinheit verursacht wird , und den Controller durcheinander bringt. Leider kam bislang keinerlei Lösung.

Hast du einen neuen oder gebrauchten Mikroschalter eingebaut ?
Startet die Maschine "normal" ?? Einschalten, Brühgruppe fährt, Aufheizen, Spülvorgang, bereit für Kaffee??

Neuer Microschalter - 3,50 Eur + Versand neue Elektronik 45.- Eur , Einschalten, Brüheinheit geht einwandfrei , Aufheizen alles normal , Spülung und das wars , Anzeige geht an und das isses -
Daran kann es nicht liegen
Bringt mich Elektroniker um den Verstand oder ist das evt das "vorprogrammierte Ende eines Gerätes ????
Wackelkontakte - alles gecheckt - ist es nicht
Habe nu 2 Elektroniken und 2 Microschalter und eine normalerweise gut laufende Maschine zum verschrotten ??
Danke Pusche und die anderen

Guten Morgen, der Microschalter für die Schale bzw Tresterbehälter ist doch elektrisch irgendwie mit dem Microschalter für Kontrolle der Tür vorn kombiniert. Nicht dass der Microschalter auch ein Problem hat und es dadurch zu den Fehler kommt.

Danke Heini
ja hatte auch die ganze Maschine zerlegt um das rauszufinden - ganz genau der braune geht hinten durch das Gehäuse bis zum Microschalter Tür. Den hatte ich durchgemessen - war nach meiner Meinung ok.
Was ich ohne Schaltplan nicht verstehen kann - geht von dort wieder auf die Elektronikplatine , der weiße Stecker. Könnte sofort verstehen wenn die Störungs LED -Mitte - leuchtet, aber die zeigt nur Tür offen oder allgemeine Störung.
Ohne Schaltplan ist da nichts zu verstehen - Bin am Verzweifeln - aber diese unfreundliche und - naja kostenpflichtige Beratung ärgern mich einfach.
Könnte die Maschine ja wegwerfen - das entspricht nicht meine Einstellung als Techniker - Werfe nur Sachen in den Müll die wirklich unreparierbar sind . Hier ist irgend eine Kleinigkeit der Auslöser des Problems - und das bei vielen - Also müssen wir bitte bitte lösen

Quote from tpiepereit

Ohne Schaltplan ist da nichts zu verstehen

Im Saeco-support-forum.de findest du einen passenden Schaltplan

Ich habe bei meiner ESAM 03.120 seit längerer Zeit ein ähnliches Problem.
Nach Leeren des Tresters und Wiedereinsetzen der Schale bleibt die Tresterlampe meistens (>50% der Fälle) an. Rein- und Rausschieben der Schale hilft dann nichts, obwohl man das Klicken des Schalters deutlich hört. Jetzt kommt's: Ich fahre mit einem Lappen ein paarmal in der Maschine herum und nehme die verstreuten Krümel auf, und schon geht es wieder.
Ich vermute mal, dass es in dem Modell (noch) keinen Sensor gibt, der erkennt, dass man die Maschine auch gründlich durchgewischt hat
Kann es sein, dass durch das Putzen (reproduzierbar) der Schalter wieder Kontakt hat, z.B. die Schale ein Zehntel mm weiter rein geht?
Ich habe noch nichts durchgemessen, vermute aber, dass ein grenzwertiger Kontakt nicht immer messbar ist.
Fazit: Den Mikroschalter ersetzten, oder hat jemand eine andere Idee?

Der Microschalter wird durch eine Lasche an der Tür betätigt, nicht durch die Schale. Ich würde den wechseln. Dafür musst du das Gehäuse entfernen incl. der oberen Abdeckung. An den Schalter kommt man nur von oben.

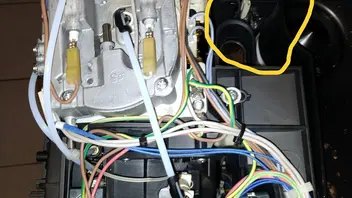

Ansicht von oben, gelber Kreis, da sitzt der Microschalter. (Nicht wurndern, deine Maschine sieht etwas anders aus, aber der Schlater ist ca. an der gleichen Stelle)

Roter Kreis oben links neben dem Brühkolben (leider etwas dünn geworden), da geht die Lasche von der Tür rein und betätigt den Schalter. Vielleicht ist ja an der Lasche vorne was abgebrochen.

Und auch Beitrag 15 hier im Thread von mir beachten.

Danke Heini, das schau ich mir bei Gelegenheit mal genauer an. Gerade geht es wieder.
Sorry für die späte Reaktion, ohne Vorwarnung wurden wohl bei mir alle Benachrichtigungen per Mail deaktviert, hatte mich schon gewundert, dass keiner was schreibt...
