Geht die Leitung die nach dem Stösel (knubbel) in den Kessel ? Wenn ja dann tippe ich mal auf Kesselbefüllung bei Neuinstallation oder eben wenn der Kessel leer ist da sonst die Heizung bei Erstbetrieb durchbrennen würde.
Vielleicht liege ich auch falsch.
Ich würde auch vermuten, dass es die Kesselbefüllung ist. Ich habe eine Bezzera B2000AL und dort ist es genau so. Auch bei Maschinen anderer Hersteller.
Hat dieses Modell überhaupt eine automatische Kesselbefüllung?
Edit:
Ja, die Maschine hat eine automatische Kesselbefüllung, zumindest sieht es auf den Bildern im anderen Thread so aus.
Wenn ein schwächerer Heizstab verbaut wurde dann sollten auch auch da beide Phasen angeschlossen sein. Der Druckschalter schaltet ja nicht den Heizstab direkt. Ansonsten würde ja nur ein Heizstab unterbrochen werden.
So wie das aussieht hat da einer gebastellt der sich nicht auskannte. Mach am besten ein Foto von der Verkabelung.
Wenn ein schwächerer Heizstab verbaut wurde dann sollten auch auch da beide Phasen angeschlossen sein. Der Druckschalter schaltet ja nicht den Heizstab direkt. Ansonsten würde ja nur ein Heizstab unterbrochen werden.
So wie das aussieht hat da einer gebastellt der sich nicht auskannte. Mach am besten ein Foto von der Verkabelung.

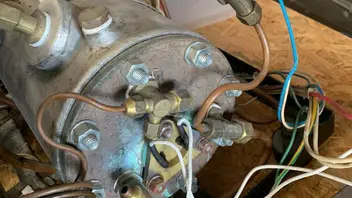

Danke für die Hilfe. Ich hoffe die Bilder sind aussagekräftig genug, ansonsten muss ich heute Abend noch mal paar Schießen. Also meiner Meinung nach, sieht es bis zum Druckschalter normal aus. alles was danach kommt ist ....
Bei den beiden Wago klemmen, ist zum einen der Heizstab angeklemmt, und zum anderen die Lampe die signalisiert ob die heizung an ist oder nicht. Auf dem Foto vom Druckschalter sind die weißen Kabel die beide auf einer Wago liegen.
Da es nur eine 1 Phasen Heizung ist ( was bei der Kesselgrösse zuwenig ist ) scheint das Gebastel ja ok zu sein. Wenn ich richtig sehe dann war da mal eine 3 Phasenheizung drin.
Wieviel Liter hat der Kessel ? Bei der Grösse dauert das Aufheizen bestimmt 45min. Ich würde da eine grössere Heizung verbauen.
Was mir noch auffällt bei den Bilder:
Ich kann mich täuschen, aber es sieht für mich danach aus, dass die Heizung am Flansch undicht ist.
Da es nur eine 1 Phasen Heizung ist ( was bei der Kesselgrösse zuwenig ist ) scheint das Gebastel ja ok zu sein. Wenn ich richtig sehe dann war da mal eine 3 Phasenheizung drin.
Wieviel Liter hat der Kessel ? Bei der Grösse dauert das Aufheizen bestimmt 45min. Ich würde da eine grössere Heizung verbauen.
Guten Morgen
und schonmal vielen Dank für den Input, ich habe mir auch schon überlegt, da ich das Ding sowieso komplett zerlegt habe, einen neuen Heizstab einzubauen. Da stellt sich mir nun aber die Frage, ich habe in der Zuleitung L1 L2 N PE also habe ich 2 Phasen, da kann ich ja keine 3 Phasige Heizung einbauen.... hast du nen Link mit ner Interessanten Heizung ?
Leider habe ich keinerlei Ahnung wieviel l dort rein gehen, da nirgends ein Schild befestigt ist, die FLäche wo es gestanzt sein sollte ist leer. Habe aber die Vermutung das dort mal um die (2004) etwas erneuert wurde, weil auf der Pumpe ist der Kopf von 2004 ...
Was mir noch auffällt bei den Bilder:
Ich kann mich täuschen, aber es sieht für mich danach aus, dass die Heizung am Flansch undicht ist.
Moin,
Ja genau, ich habe die Maschine ja nicht laufen lassen, iwi dachte ich mir dass ich diese erstmal verstehen muss um damit was machen zu können, ich habe auch bemerkt das dort etwas "Flüssigkeit" ausgetreten sein muss, habe den Kessel auch komplett ausgebaut und mal von innen gereinigt, aber da war kaum kalk drinne.
Hat jemand eine "gute" Heizspirale als Empfehlung ? Wird bei einer 3 Phasigen eine Phase gebrückt ?
vielen Dank
Hat jemand eine "gute" Heizspirale als Empfehlung ? Wird bei einer 3 Phasigen eine Phase gebrückt ?
Also wenn man einen grossen Kessel hat sagen wir es wäre eine 3 gruppige Maschine, dann haben die meist 3 Phasen und einen 380V Stecker. ( kommt immer auf die Gesammtleistung KW an )
Bei deiner Maschine weiss ich nicht genau wie da der Originalzustand sein sollte. Wenn da ein Druckschalter mit 3 Phasenanschlüssen verbaut wäre,
dann könnte man auch hier eine stärkere Heizung mit 3 Phasen verbauen - anschliessen. Wenn du aber nur einen 230V Stecker hast ,dann kann man trotzdem
eine Heizung mit 3 Phasen verbauen an der dann die Phasen direkt an der Heizung gebrückt werden. Somit verkürzt sich die Aufheizzeit um ein Vielfaches.
Hoffe ich habe mich verständlich ausgedrückt.
Hat jemand eine "gute" Heizspirale als Empfehlung ? Wird bei einer 3 Phasigen eine Phase gebrückt ?
Also wenn man einen grossen Kessel hat sagen wir es wäre eine 3 gruppige Maschine, dann haben die meist 3 Phasen und einen 380V Stecker. ( kommt immer auf die Gesammtleistung KW an )
Bei deiner Maschine weiss ich nicht genau wie da der Originalzustand sein sollte. Wenn da ein Druckschalter mit 3 Phasenanschlüssen verbaut wäre,
dann könnte man auch hier eine stärkere Heizung mit 3 Phasen verbauen - anschliessen. Wenn du aber nur einen 230V Stecker hast ,dann kann man trotzdem
eine Heizung mit 3 Phasen verbauen an der dann die Phasen direkt an der Heizung gebrückt werden. Somit verkürzt sich die Aufheizzeit um ein Vielfaches.
Hoffe ich habe mich verständlich ausgedrückt.
Die Maschine ist eine 2 Gruppige. Leider weiß ich auch nicht genau welches Modell, Die Maschine ist von VBM (Vibiemme) irgednwas richtung VIPI Replica etc. Also meiner Meinung nach ist die Verkabelung bis zum Druckschalter original. Auch die 4 Adrige Anschlussleitung scheint original zu sein. Ich habe einen Drehschalter vorne mit 1 und 2. Also vermute ich das die mit 1 1 Brühgruppe geschaltet wird und mit 2 alle beiden laufen ? und somit auch die Heizung auf voller Leistung ?
Normalerweise ist am Schalter auf 1 befüllen und auf 2 heizen. Aber das siehst du ja wenn das Teil läuft.
Die Brühgruppen werden je Schalter über den Gruppen eingeschaltet
Das Befüllen geht über den Schalter 1 langsamer wegen der Düse.Deswegen hat man den "Knuppel" extra eingebaut (schnell befüllen)
Normalerweise ist am Schalter auf 1 befüllen und auf 2 heizen. Aber das siehst du ja wenn das Teil läuft.
Die Brühgruppen werden je Schalter über den Gruppen eingeschaltet
Das Befüllen geht über den Schalter 1 langsamer wegen der Düse.Deswegen hat man den "Knuppel" extra eingebaut (schnell befüllen)
Lol Ok, also wie ihr merkt, ich habe Null Ahnung davon.
Jetzt dann aber meine Große Frage :D, woher weiß die Maschine dass sie Wasser auslassen soll ?, die Brühgruppe ist eine Automatikgruppe, aber wann erkennt diese das ein Siebträger montiert ist. Ich dachte die beiden Schalter über den Gruppen dient dazu den Bezug zu starten oO....
Wasserbezug geht erst wenn der Kessel voll ist, und diese Kesselbefüllung geht über die Füllsonde.
