Perfecta ESAM – Wasser tritt bei Kaffeebezug aus

    Hallo zusammen,

    meine Perfecta (ESAM 420.40.B) hat seit Kurzem eine Undichtigkeit.

    Solange kein Kaffee bezogen wird, bleibt alles trocken.

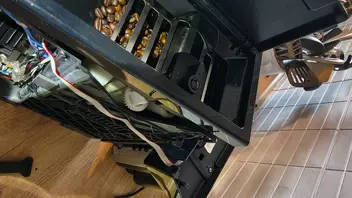

    Sobald die Pumpe läuft, sammelt sich Wasser im Inneren und läuft rechts/hinten aus dem Gehäuse.

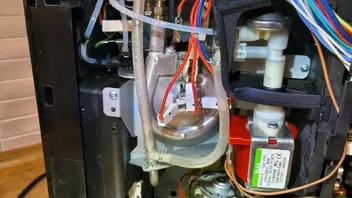

    Ich habe die Rückwand geöffnet und konnte die Leckstelle (vermeidlich) lokalisieren.

    Ist das eine bekannte Schwachstelle bei der Perfecta?
    Kennt jemand die passende Teilenummer oder Abmessung für diese Dichtung?
    Gibt es etwas, worauf man beim Wiedermontieren achten sollte?

    Viele Grüße

    Hallo,
    die ESAM sind eigentlich sehr zuverlässige Maschinen.
    An dieser Stelle steht während des Brühvorgangs der höchste Druck an.
    Trotzdem mir keine häufigen Undichtigkeiten an dieser Stelle bekannt.
    Vielleicht haben die anderen ESAM-kundigen andere Erfahrungen.

    Im günstigsten Fall ist nur die Druckschlauchdichtung defekt - bitte mal auf Beschädigungen und Verformungen kontrollieren.
    Teilenummer:
    5313217701
    Bitte auch das Kunststoff-T-Stück auf Risse kontrollieren:
    5313218351
    Bzw. die Messingbuchse am Druckschlauch auf festen Sitz:
    5513226831

    Bitte die Daten aus dem Statistik-Menü hier durchgeben.

    Grüße TeKa

    Hi TeKa,

    Danke für die schnelle Rückmeldung.
    Das T-Stück ist leider ebenfalls undicht und hat mindestens einen kleinen Haarriss.
    Auch die linke Dichtung scheint undicht zu sein.

    Ist das eine Reparatur, die für einen Laien machbar ist?
    Gibt es Anleitungen/Videos zu dem Thema? Bzw. wonach kann ich suchen?

    Bei Komtra.de oder Juraprofi.de gibt es jede Menge Reparaturanleitungen für die ESAM Maschinen.

    Auf youtube ist das mein Favorit:
    https://www.youtube.com/channel/UC2UbX…kBTUehZQ/videos

    ACHTUNG! Bei Arbeiten bei geöffneter Maschine besteht Lebensgefahr durch Netzspannung!

    Der Austausch der defekten Teile ist relativ einfach, da nur die Rückwand abgenommen werden muss.
    Die Schläuche und der Verbinder sind mit Klammern gesichert, die nur herausgezogen werden müssen.
    Beim Einbau zuerst Dichtung auf Schlauch und Verbinder aufschieben und mit lebensmittelechtem Silikonfett dünn einfetten.
    Darauf achten, dass die Schläuche bis zum Anschlag eingeführt werden, sonst können die Klammern die Schläuche nicht halten.

    Für die Reparatur am T-Stück sind mindestens drei Druckschlauchdichtungen erforderliche.
    Diese Druckschlauchdichtungen sind aber an vielen Stellen in der Maschine eingebaut.
    Bitte mal kontrollieren, ob auch an anderern Druckschlauchverbindungsstellen (die Druckschläuch sind die dünnen weißen) Kalkablagerungen erkennbar sind.
    Diese dann ebenfalls ersetzen!
    Ich würde mindestens 10 dieser Druckschlauchdichtungen bestellen.

    Der Druckschlauch ist nur erforderlich, wenn die Messingbuchse sehr locker oder stark korrodiert ist.
    Ansonsten gehen die Druckschläuche nie kaputt.

    Der Einstellhebel hat eine Kappe, darunter sitzt die Schraube.

    -------------------------------------------------------------------------------------------------------------------------------------------------------

    Gruß Peter :)
    -------------------------------------------------------------------------------------------------------------------------------------------------------
    ESAM 5500 Bj. 2012
    Kaffee 32.000 Bezüge
    Cappu 502 Bezüge
    ---------------------------
