Brühgruppe steckt fest (ESAM 4000.B)

Hallo,

ich hoffe, ich spreche hier nicht Probleme an, die schon zigmal gelöst worden sind. Habe trotz langen Stöberns (u.a. in dem Thread "Fehlercode" 1+2 Tassen + Warndreieck (EAM 3200") aber noch nicht Klarheit über das Problem meiner ESAM 4000.B Ser.Nr. 82516 S02 (gerade gebraucht erworben) gewinnen können. Sie zeigt auch die im genannten Thread beschriebenen Symptome :

Die Brühgruppe war hochgefahren und steckte fest.
Nach Einschalten der Maschine leuchtet das Warndreieck permanent rot.

Erste Analyseversuche :
Im Testmodus sind alle Potis und das Mahlwerk o.k.
Beim Versuch, die Brühgruppe hoch oder runter zu fahren, reagiert der Motor mit starker Funkenbildung, das Antriebsrad dreht sich.

Bin zur weiteren Fehleranalyse dann folgendermaßen vorgegangen :
1. Entsprechend Tipp aus dem Forum Bodenplatte entfernt mit Torque-Schlüssel
2. Antriebsriemen entfernt
3. Beide Antriebsräder lassen sich per Hand leicht drehen
4. Brühgruppe per Hand über das Antriebsrad in Ruhestellung runtergefahren, entnommen, gesäubert, gefettet (war extrem schwergängig)
5. wieder eingesetzt
6. Im Testmodus ca. 8 Sekunden hochgefahren. Währenddessen lag an der Leistungsplatine hinter dem Brühgruppenmotor zwischen Klemme F+ und F-
eine Spannung von ca. 138 V an. Dann wurde der Test zwangsweise durch Anspringen des Fi-Schalters abgebrochen.

Ist meine Vorstellung vom Schadensverlauf richtig ?
Fall a)
1- die Brühgruppe ist extrem schwergängig
2- der Motor zieht dadurch mehr Strom als bei einer leichtgängigen Brühgruppe und wird dadurch beschädigt
3- durch die höhere Stromstärke wird die Leistungsplatine beschädigt
4- die Brühgruppe bewegt sich nicht mehr oder nur sehr langsam
5- Ergebnis : Warnleuchte an der Front leuchtet rot

Fall b)
1- die Brühgruppe wird nach oben gegen einen nicht mehr funktionierenden Mikroschalter (gibt es den überhaupt und wenn ja wo ?) bewegt
2- der Motor wird nicht abgeschaltet und will die nun die blockierte Brühgruppe weiter nach oben bewegen
3- durch die höhere Stromstärke wird die Leistungsplatine beschädigt
4- die Brühgruppe bewegt sich nicht mehr oder nur sehr langsam
5- Ergebnis : Warnleuchte an der Front leuchtet rot

Oder ist es ganz anders ?

Ich überlege momentan, den kompletten Brühgruppenantrieb auszutauschen.
Oder könnte ich andere Schritte weiter verfolgen, um die Maschine wieder funktionsfähig zu machen ?

Vielen Dank für Eure Hilfe
Grüße
Wolfgang

Hallo Stefan und Gregor,
vielen Dank für die Hinweise.
Im Testmodus ist die Brühgruppe beim Hochfahren Richtung Mahlwerk nicht bis ganz oben gekommen sondern wegen Anspringen der Sicherung schon in der Mitte hängen geblieben. Gibt es für den Stopp der Brühgruppe beim Hochfahren unter die Öffnung für den gemahlenen Kaffee dort oben auch einen Mikroschalter ?
Gruß
Wolfgang

Habe inzwischen einen neuen Brühgruppenantrieb besorgt. Werde vom Einbau berichten. Um zu verstehen, wie der Bewegungsablauf der Brühgruppe aussieht, habe ich ein kleines Video (< 6 MB) gemacht. Kann man Videos hier hochladen?
Gruß
Wolfgang

Habe etwas gefunden auf YouTube. Da war aber immer eine Tasse im Blickfeld.
Ich versuche mal einen upload meines Kunstwerks Delonghi3500.mov.zip (Datei-Typ mov, gezippt, müsste sich mit gängigen Mediaplayern abspielen lassen).
Wenn es nicht mehr gebraucht wird, kann es sicher leicht gelöscht werden.
Gruß
Wolfgang

Ach ja, das ganze ist natürlich im Zeitraffer, um die Datei klein zu halten
Die Bewegungen sind natürlich viel langsamer. Die Kaffeeabgabe dauert viel länger.
Gruß
Wolfgang

Brühgruppenantrieb ist nun eingebaut. Im Testmodus fährt er wunderbar leise ohne Funken rauf und runter. Die Mikroschalter funktionieren oben und unten. Nur leider leuchten immer noch 1+2 Tassen + Warndreieck.
Was könnte ich als Nächstes überprüfen ?
Gruß
Wolfgang

Da war eine neue dabei.
Gruß
Wolfgang

Sie blinkt regelmäßig.
Gruß Wolfgang

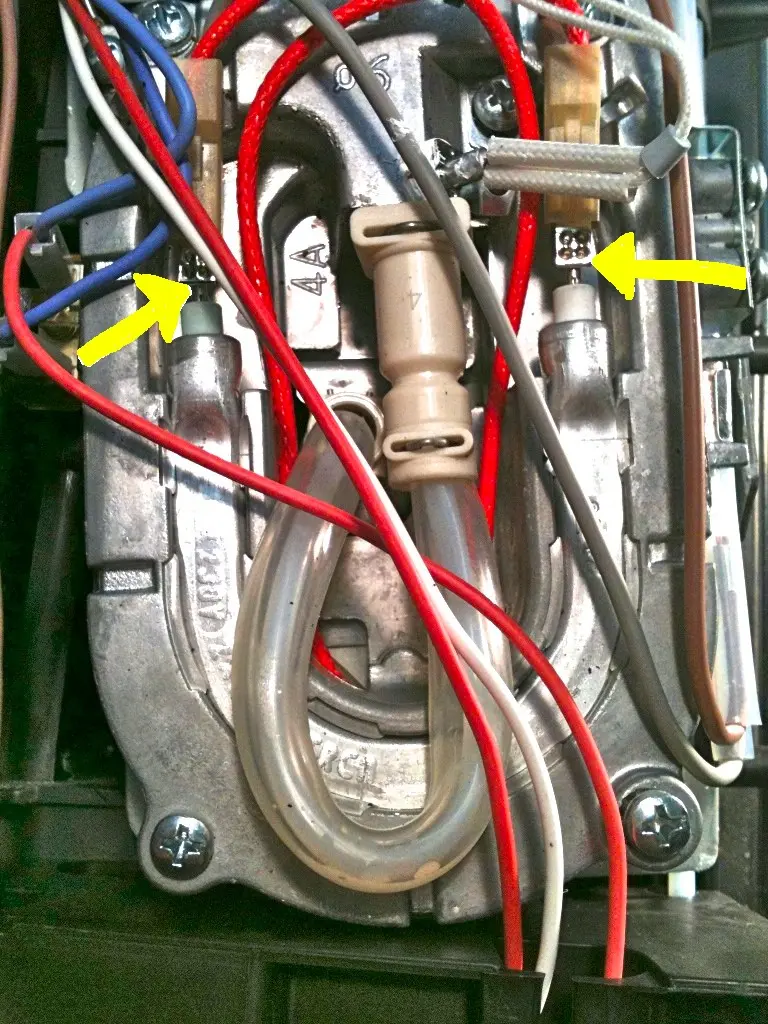

Habe den Thermoblock durchgemessen : 42 Ohm. Messspitzen hier angesetzt: . Hoffe, das war richtig so.
Die Temperatursicherungen haben Durchgang.

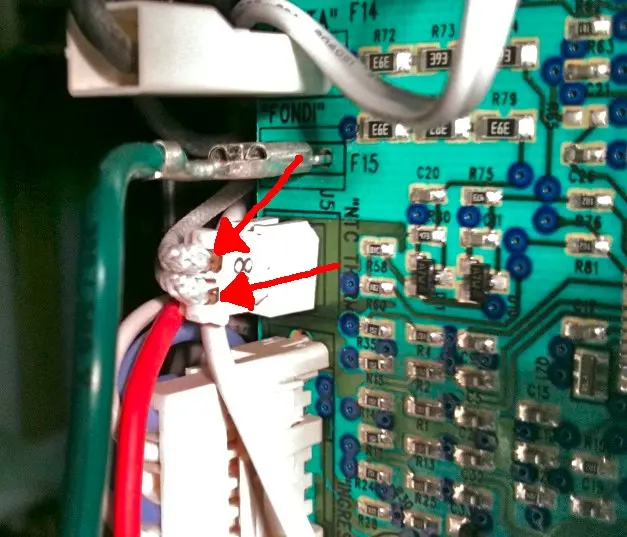

Der Temperatursensor hat keinen Durchgang. Habe die Büroklammern in die Kabelöffnungen des Steckers gesteckt und dort gemessen :
Sollte eigentlich Durchgang haben oder ?
Gruß
Wolfgang

Habe gerade im Forum gefunden : der Thermosensor hat ca. 120kOhm bei Raumtemperatur.
Nochmal gemessen : er hat 157 kOhm. Die Umgebungstemperatur ist 15°C im Keller.
Gruß
Wolfgang
