ESAM 4400 kein Wasser

Hallo zusammen,

meine Maschine (ca 4Jahre jung) machte in den letzten Wochen komische Geräusche. Aber es kam weiterhin Kaffee und es wurde im Unterbewusstsein ignoriert!
Die Geräuche hörten sich an, als ob der KVA sich schwer tut, das Wasser abzuführen. Also so ein gequältes Brummen... Die Kaffeemenge wurde minimal weniger und es landete ein Teil in der Aufgangschale.

Ich fing an zu googlen und stoss auf dieses Forum und durch die vielen Anleitungen, wurde mein Fehlersuchgen wieder erweckt. Ich fing mit der Brühgruppe an, also zerlegt, gereinigt, gefettet und wieder montiert. Sicherheitsschalter vom Pumpengehäuse "kurzgeschlossen" und einen Probedurchlauf gestartet. Alles ohne Probleme und mein Kaffeebecher konnte gefüllt werden. Da funktionierte es wieder und das Brummen war minimal weniger geworden. Der Espresso meiner Frau kam aber dann leider nicht mehr zu stände! =)
Kaffeemehl landete trocken in der Schale.
Der ein oder andere Versuch brachte keinen Erfolg und zeitweise lief die Pumpe im Leerlauf und musste durch ziehen des 230V Steckers unterbrochen werden. Auch ein leichtes Klopfen an der Pumpe mittels Schraubendreher brachte nichts...

Also wieder die Forensuche genutzt, um sich den Wasserverlauf anzusehen. Am Flowmeter bis Pumpeneingang steht Wasser an. Am Überdruckventil, bei beiden Schläuchen tritt kein Wasser aus. Ist da nun von auszugehen, dass die Pumpe hinüber ist und sollte ich das Überdruckventil ebenfalls erneuern?

Was sollte ich nun noch zusätzlich nach ca 4 Jahren mit wechseln, da ich nun eh einmal dran bin die Maschine zu warten/reparieren...?
Welchen Onlineshop könnt Ihr mir empfehlen, da ich es eilig habe (auf Rechnung/PayPAl), wieder einen vernünftigen Becher Kaffee zu trinken. Bis dato hole ich mir beim Nachbarn eine Kanne Filterkaffee ab^^

HILFE!!! :blumen:

Die beiden Schläuche habe ich jeweils getrennt und in einem Becher gehalten. Weder bei einem manuellem Spülvorgang, noch bei einem Bezug kommt dort kein Wasser!

Oder meinst den Schlauch, der seitlich in den Thermoblock geht und vom Magnetventil kommt?

Dann müßte ich die zwei Kreuzschrauben lösen. Dafür aber die ganze Pumpe ausbauen. Ist das korrekt...?

Oder geht es evtl einfacher?

Hehe... Ich hatte bereits angefangen die Pumpe und ÜVentil auszubauen. Anhand von Produktbildern habe ich dann das Gewinde des ÜVentils gesehen.
Naja, da hatte ich aber schon die Pumpe zerlegt^^

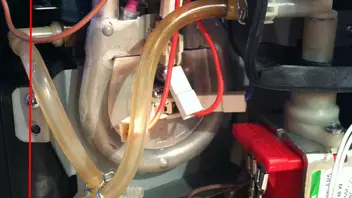

Pumpe wieder zusammengesetzt, und Testlauf ohne ÜVentil und es kam beim 2. Verusch Wasser aus dem Pumpenausgang. ÜVentil drauf geschraubt und es kam ebenfalls Wasser. Aaaaber es kam Wasser aus dem Schlauch, der vom ÜVentil zum Thermoblock geht. Da wurde doch mal kurz heiß! Ist das normal? Ich dachte es wäre ein"hinlauf"...

Naja, nun habe ich alles wieder provisorisch zusammengesetzt und 2 Becher Kaffee gezogen. Das funktioniert jetzt komischerweise. Was mir noch aufgefallen ist, das von dem T-Stück im 2. Durchgang Wasser durch den unteren Schlauch lief und in der Auffangschale landete! Dies auch korrekt?

Zur Pumpe, muss die irgendwie gefettet werden? Die war im Inneren komplett trocken!

Und Danke für Deine Hilfestellung...! :blumen:

Quote from MikeAstra

Das ist normal, das Wasser fließt von der Pumpe zum Thermoblock.

Komische Zitate^^
Naja, der Schlauch in der Situation war nur am Thermoblock angeschlossen und die Verbindung zum ÜVentil war getrennt. Das Wasser/Dampf kam quasi aus dem Thermoblock. Das ist was mich wundert.

Deine anderen Angaben werde ich morgen befolgen...

Da sieht man den Wald vor lauten Bäumen nicht...!

So ÜVentli über Nacht eingelegt und wieder zusammengesetzt, obwohl im Vorfeld keine Verschmutzung zu sehen war. Der "Blasstest" war auch positiv^^

Nun lüpft der Hobel wieder...
Denke, dass in der Pumpe, die ich unfreiwillig zerlegt hatte, irgendwas war.

Über das Sound Design werde ich mir mal Gedanken machen. Hört sich nicht verkehrt an! Denke, dass ich mir die Einheiten mal bestellen werde und wenn ich die Zeit finde dann zusammen baue... Bin mal gespannt!

Aber eine Frage habe ich noch... Der Auslauf sieht bei mir mitgenommen aus. Konnte diesen aber in keinem Shop finden. Ist das normal, dass dieser so verschleißt und nach 4 Bezügen wieder so verdreckt?

Du brauchst Dich nicht zu bedanken...! Ich habe zu Danken und sehe es, nach der Hilfestellung, als selbstverständlich auch eine Rückmeldung zu geben.
Sonst verliert Ihr irgendwann die Lust Leuten wir mir zu helfen!

Gibt es im Forum so eine Bastelkiste, wo man eine Anfrage stellen kann? Ansonsten hätte ich da einen Verbesserungsvorschlag^^

Was mich nur wundert, ist dass der untere Teil des Auslaufrohres so ein paar Millimeter verloren hat. Also weggeschnorkelt!

Hehe..!

Alles klar, denke dass wir dann hier soweit durch sind. Nun geht es an das Tuning des Automaten. Dazu werde ich nun noch alle Dichtungen austauschen!

Nochmal vielen Dank!

Ich habe da nochmals ein Problem...!

Nachdem mein Auslauf von der Brühgruppe wie folgt aussah... (der untere Teil abgerissen und ein bleibenden Riß)

...habe ich mir eine gebrauchte Brühgruppe gekauft.

Bei der neuen BG springt die fordere Türe immer auf, wenn der Bezug fertig ist und die BG nach oben oben fährt. Die Türe muss man mit mehr Kraftaufwand dann öffnen, als es üblich ist.

Den Kaffeeauslauf hatte ich gereinigt und wieder zusammen gesetzt. Der Teile sitzen alle in ihrer "Passform", nichts steht über oder ist verschoben!

Wodran kann es liegen, bzw ist das bekannt?

Edit: Das Bild hat sich selbstständig um 90° gedreht!?

So, nach der Meisterfeier habe ich nun Zeit...!

Die Klappe in der Türe ist leichtgängig und federt auch wieder zurück.
Die Schrauben der Brühgruppenaufnahme sind ebenfalls fest. (Imbus und Kreuz)

Nun habe ich hinten die komplette Halterung inkl. der Dampfgruppe entfernt. Der ganze Brühgruppenschlitten hinten hat ganz schön viel spiel. Ich mein, dass es dort beweglich bleiben muss ist klar. Aber in alle Richtungen habe ich so ca 5mm spiel in alle Richtungen. (vor zurück und seitlich)
Ist das nicht was viel...?

Der einzige Drehpunkt ist die unter Kreuzschraube, die von vorne angezogen wird. Aber diese ist wie gesagt fest.

Ich weiß nicht weiter...

Edit:
Mir ist noch folgendes noch aufgefallen. Wenn ich einen Becher Kaffee beziehe, fließt keine Flüssigkeit daneben. Starte ich einen Spülvorgang, läuft die Hälfte hinter der Klappe in die Schale.
