Umbau "Silent" La Spaziale Mini Vivaldi 2

  • Gregor
  • August 2, 2012 at 8:40 AM
  • Gregor
    Administrator
    Reactions Received
    389
    Posts
    9,192
    Filebase Entries
    104
    wcf.user.option.option30
    KVA+ST
    • August 2, 2012 at 8:40 AM
    • #1

    Moin moin,

    ich möchte meiner Spaziale gerne den Strangdruckdämpfer von Quickmill verpassen, damit die Pumpengeräusche etwas in den Hintergrund treten.
    Leider scheitert es derzeit daran, dass anscheind nirgendwo das benötigte Bauteil verfügbar ist, der Doc hats nicht, EspressoXXL und Bonner Espressostudio ebenfalls nicht :(
    Den Espressoladen Stuttgart habe ich angeschrieben, noch keine Rückmeldung. Kennt jemand von Euch evtl. noch eine Bezugsquelle für das Teil?

    Gruß
    Gregor

    VA-Werdegang: Jura E75 06.2006-10.2006 >>> Jura S9 Avantgarde 10.2006-07.2007 >>> 08.2007-04.2008: DeLonghi PrimaDonna >>> ab 09.2022 Miele CM7750
    ST-Werdegang: Gaggia Evolution mit Demoka M-203 10.2007-01.2009 >>> Arte di Poccino Bar (ST+Mühle) seit 01.2009 >>> ab 03/2009 La Spaziale Mini Vivaldi + Eureka MCI/T seit 12/2009 Casadio Instantaneous >>> ab 04/2013 Bezzera 2000AL

    • Quote
  • meister eder
    schaut mal wieder rein...
    Reactions Received
    1
    Posts
    307
    wcf.user.option.option30
    ST
    • August 2, 2012 at 10:25 AM
    • #2

    moin gregor,
    scheint so, als wäre das teil nicht mehr ohne weiteres zu haben. ich musste bei einer aktuellen qm-reparatur auch nach passenden teilen suchen, da geht's aber um was anderes.
    warum nimmst du nicht einen membranregler von jura oder saeco? die sind leichter zu haben und sehen auch nicht instabiler aus als der von qm. 'Ingo aus dem kaffee-netz hat einen von jura in seiner brewtus verbaut, glaube ich.

    gruß, max

    astoria argenta jun1 - rancilio rocky d + md50 - la sanmarco sm90 - eureka giotto - mahlkönig brasilia - krups t8 - (aeropress + rosenstein & söhne handmühle)@work - karlsbader, french press, handfilter, aromaster perkolator etc...
    ex quickmill 0800, gaggia cc, saeco aroma, fiorenzato t80, demoka m203

    • Quote
  • Heinz Rindfleisch
    Service-Sklave
    Reactions Received
    252
    Posts
    4,862
    wcf.user.option.option30
    KVA
    • August 2, 2012 at 10:28 AM
    • #3
    Quote from meister eder

    warum nimmst du nicht einen membranregler von jura oder saeco?


    Vermutlich, weil der nur einen Ausgang für 4mm Schläuche hat und das noch einige andere Änderungen in der Vivaldi nach sich ziehen würde.


    Von mir gibt es keinen Support per email!
    Und auch keine urheberrechtlich geschützte Software..

    • Quote
  • Gregor
    Administrator
    Reactions Received
    389
    Posts
    9,192
    Filebase Entries
    104
    wcf.user.option.option30
    KVA+ST
    • August 2, 2012 at 11:41 AM
    • #4

    An den von Jura dachte ich auch, allerdings muss ich dann tatsächlich basteln, also ein Schlauchzwischenstück mit Splintsicherung finden, da an der Pumpe ein Flexschlauch angeschraubt ist (3/8").
    Könnte natürlich auch einen Teflonschlauch benutzen, der eine Überwurfmutter auf der einen Seite hat und Splintsicherung auf der Anderen, das sollte eigentlich passen. Allerdings ist der Querschnitt meine ich dann dünner als vom Originalschlauch.

    Gruß
    Gregor

    VA-Werdegang: Jura E75 06.2006-10.2006 >>> Jura S9 Avantgarde 10.2006-07.2007 >>> 08.2007-04.2008: DeLonghi PrimaDonna >>> ab 09.2022 Miele CM7750
    ST-Werdegang: Gaggia Evolution mit Demoka M-203 10.2007-01.2009 >>> Arte di Poccino Bar (ST+Mühle) seit 01.2009 >>> ab 03/2009 La Spaziale Mini Vivaldi + Eureka MCI/T seit 12/2009 Casadio Instantaneous >>> ab 04/2013 Bezzera 2000AL

    Edited once, last by Gregor (August 2, 2012 at 11:51 AM).

    • Quote
  • meister eder
    schaut mal wieder rein...
    Reactions Received
    1
    Posts
    307
    wcf.user.option.option30
    ST
    • August 2, 2012 at 12:50 PM
    • #5

    ich hätte nicht gedacht, dass der quickmill-membranregler so große anschlüsse hat. hab mir die maschine aber gerade nochmal angesehen, die anschlüsse sind in der tat deutlich dicker als der schlauch selbst.
    was den querschnitt teflonschlauch angeht, würde ich mir da im kaltwasserbreich keine sorgen machen. bei den flussraten eines espresso bekommst du keine probleme. ich habe einen großen teil des kaltwasserbreichs in meiner astoria mit pa-schläuchen ausgeführt. nur da, wo's heiß wird, sind kunststoffschläuche nicht so stabil.

    gruß, max

    astoria argenta jun1 - rancilio rocky d + md50 - la sanmarco sm90 - eureka giotto - mahlkönig brasilia - krups t8 - (aeropress + rosenstein & söhne handmühle)@work - karlsbader, french press, handfilter, aromaster perkolator etc...
    ex quickmill 0800, gaggia cc, saeco aroma, fiorenzato t80, demoka m203

    • Quote
  • Gregor
    Administrator
    Reactions Received
    389
    Posts
    9,192
    Filebase Entries
    104
    wcf.user.option.option30
    KVA+ST
    • August 2, 2012 at 6:21 PM
    • #6

    Hallo Max,

    danke für Deine Hilfe. Das Problem scheint sich erledigt zu haben, ich habe Rückmeldung aus Stuttgart. Sie können mir das Teil zusenden :) Dann brauche ich nicht mehr "basteln".
    Ingo hatte den Membranregler von Jura damals wieder ausgebaut, er war damit wohl nicht zufrieden.

    Gruß
    Gregor

    VA-Werdegang: Jura E75 06.2006-10.2006 >>> Jura S9 Avantgarde 10.2006-07.2007 >>> 08.2007-04.2008: DeLonghi PrimaDonna >>> ab 09.2022 Miele CM7750
    ST-Werdegang: Gaggia Evolution mit Demoka M-203 10.2007-01.2009 >>> Arte di Poccino Bar (ST+Mühle) seit 01.2009 >>> ab 03/2009 La Spaziale Mini Vivaldi + Eureka MCI/T seit 12/2009 Casadio Instantaneous >>> ab 04/2013 Bezzera 2000AL

    • Quote
  • Gregor
    Administrator
    Reactions Received
    389
    Posts
    9,192
    Filebase Entries
    104
    wcf.user.option.option30
    KVA+ST
    • August 9, 2012 at 10:31 PM
    • #7

    Das Bauteil kam heute an, schnell an die EP5 gebaut, Testlauf.....Super, die EP5 schnurrt nur noch leise.
    Schnell wieder zusammengebaut, Maschine wieder angeschmissen. Espresso gezogen und gemerkt, dass es lauter als vorher ist, schei**!!!
    Vermute, irgendetwas überträgt die Vibrationen aufs Gehäuse, dabei hatte ich beim Zusammenbau extra aufgepasst.
    Naja, muss ich halt noch mal ran, für heute hat's mir gereicht, für mehr Bastelei war's mir dann zu heiß.

    Bilder habe ich gemacht, werde ich noch nachreichen.

    Gruß
    Gregor

    VA-Werdegang: Jura E75 06.2006-10.2006 >>> Jura S9 Avantgarde 10.2006-07.2007 >>> 08.2007-04.2008: DeLonghi PrimaDonna >>> ab 09.2022 Miele CM7750
    ST-Werdegang: Gaggia Evolution mit Demoka M-203 10.2007-01.2009 >>> Arte di Poccino Bar (ST+Mühle) seit 01.2009 >>> ab 03/2009 La Spaziale Mini Vivaldi + Eureka MCI/T seit 12/2009 Casadio Instantaneous >>> ab 04/2013 Bezzera 2000AL

    • Quote
  • Gregor
    Administrator
    Reactions Received
    389
    Posts
    9,192
    Filebase Entries
    104
    wcf.user.option.option30
    KVA+ST
    • August 13, 2012 at 9:46 AM
    • #8

    Jetzt endlich Bilder :)

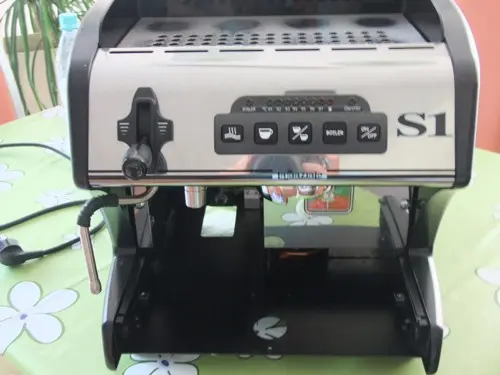

    Zuerst entfernt man Tropfschale und Tank:

    Danach die Tassenablage (nur eine Schraube, mittig auf Bedienteilseite:

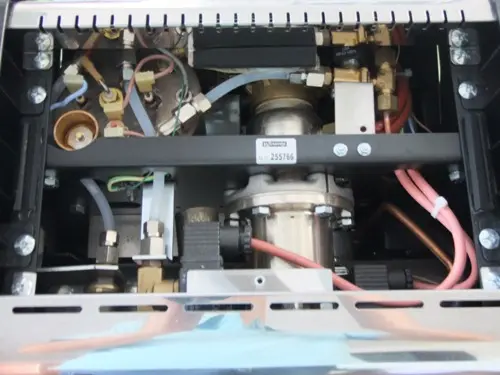

    Danach hat man schon guten Blick ins Innere der Maschine:

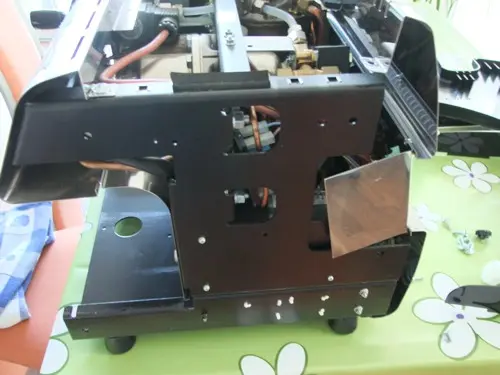

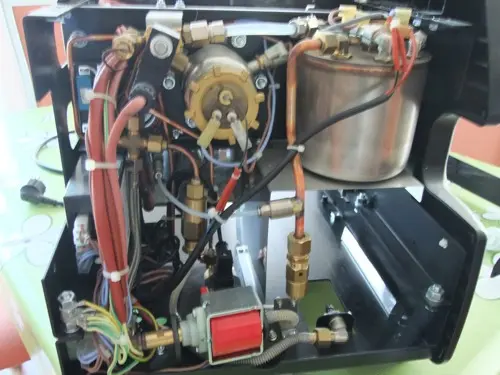

    Um weiter zur Pumpe vorzudringen, reicht es ein Seitenteil (links oder rechts) zu demontieren, sowie die hintere Blechabdeckung. Die Seitenteile sind mit 5 Schrauben befestigt, 2 oben unter der Tassenablage, eine vorne hinter der Tropfschale und 2 unten am Boden der Maschine. Die hintere Blechabdeckung ist noch unten am Boden mit 2 Schrauben befestigt. Schon ist die Maschine offen:

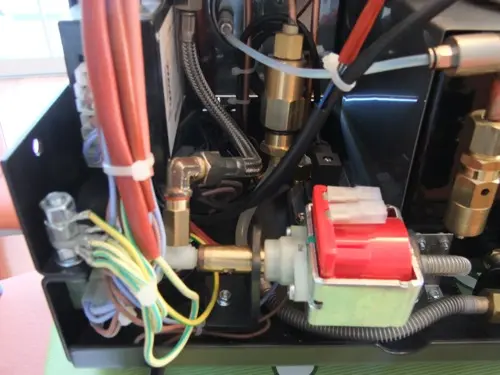

    Nach dem Umbau sieht es dann so aus:

    Ich habe auch endlich einigermaßen die Vibrationen im Griff, das ist der größte Krachmacher der Maschine, ich überlege, ob ich das Blech hinten mit Armaflex zur Schalldämmung beklebe, von dort kommen die meisten "Brummgeräusche".
    Ansonsten hat sich das Geräuschniveau schon deutlich gebessert, auch wenn die Vivaldi von Haus aus trotz Vibra zu den leiseren Maschinen gehört.

    Ich könnte mir auch vorstellen, das trotz Tank noch genug Platz für die Rota der Festwasservariante wäre, man müsste "nur" ein paar Bauteile verlegen. Auf den Bildern sieht man es nicht so gut, aber Platz ist auf der linken Seite reichlich vorhanden, ich war sehr überrascht.

    Gruß
    Gregor

    VA-Werdegang: Jura E75 06.2006-10.2006 >>> Jura S9 Avantgarde 10.2006-07.2007 >>> 08.2007-04.2008: DeLonghi PrimaDonna >>> ab 09.2022 Miele CM7750
    ST-Werdegang: Gaggia Evolution mit Demoka M-203 10.2007-01.2009 >>> Arte di Poccino Bar (ST+Mühle) seit 01.2009 >>> ab 03/2009 La Spaziale Mini Vivaldi + Eureka MCI/T seit 12/2009 Casadio Instantaneous >>> ab 04/2013 Bezzera 2000AL

    • Quote
  • Rainton
    Posts
    4
    • May 5, 2022 at 11:46 AM
    • #9

    Ich hab bei meiner Rocket appartamento damals auch den Quickmill Membran Regler eingebaut und einen Teflonschlauch im Kaltwasserbereich durch einen Flexschlauch mit etwas besserem "Routing" ersetzt.
    Im Ergebnis ist die Maschine sehr sehr viel leiser als vorher! Aber die Vibrationen am Gehäuse sind trotzdem noch da.
    Im Endeffekt ein super Upgrade, aber halt noch keine Rota-Pumpe ;)

    • Quote
  • Gregor
    Administrator
    Reactions Received
    389
    Posts
    9,192
    Filebase Entries
    104
    wcf.user.option.option30
    KVA+ST
    • May 17, 2022 at 10:40 AM
    • #10

    Hallo Rainton,

    als etwas kleinere Alternative im Gegendatz zu einer Rotationspimpe könnte man die Vibrationspumpe auch gegen eine Getriebepumpe austauschen, wobei ich jetzt nicht weiß, wie eng es in der Rocket zugeht.

    Gruß
    Gregor

    VA-Werdegang: Jura E75 06.2006-10.2006 >>> Jura S9 Avantgarde 10.2006-07.2007 >>> 08.2007-04.2008: DeLonghi PrimaDonna >>> ab 09.2022 Miele CM7750
    ST-Werdegang: Gaggia Evolution mit Demoka M-203 10.2007-01.2009 >>> Arte di Poccino Bar (ST+Mühle) seit 01.2009 >>> ab 03/2009 La Spaziale Mini Vivaldi + Eureka MCI/T seit 12/2009 Casadio Instantaneous >>> ab 04/2013 Bezzera 2000AL

    • Quote
