Hallo!
Hat sich erledigt...habs versuch, läuft aber nicht...bin halt kein Profi
mein Mann hat grad ne neue Maschine bestellt, dann ahben wir die alte als Ersatzteillager. Immerhin!
Danke für den Versuch!

Hallo!

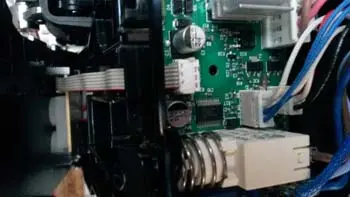

Mir ist bei der 250. Reparatur meiner DeLonghi Latissima Plus (EN520) der Stecker auf der Leistungsplatine, der zur Aufnahme des Steckers von der Steuerplatine dient abgebrochen. Kann ich den versuchen anzulöten, oder geht mir dann die Platine kaputt?
Ich hab nur den Standard Lötkolben mit Lötzinn, brauch ich da was spezielles?

Oder noch besser? Hat jemand für kleines Geld ne gebrauchte Leistungsplatine rumfliegen, die ich günstig erstehen kann? Nummer ist 5213215311. Idealerweise mit dem Stecker zusammen, der zur Steuerplatine geht...
Vielen Dank wie immer! Und Grüße
Karin

Glückwunsch!
Da haste ganz schön Durchhaltevermögen bewiesen...ich merk` mir das Problem direkt, falls meine Maschine das nächste mal muckt
Gruß
Karin

So, also hier die Beschreibung wie ich an mein Innenleben der Lattissima gekommen bin:
Das hintere und (von vorne gesehen) rechte Seitenteil ist durch Schrauben fixiert und lässt sich ohne weiteres öffnen:

Dann kommt:
- die kleine Schraube hinter der Düse lösen

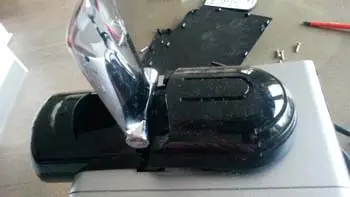

- die rückseitige Plastikabdeckung des Kapselschachtes nach hinten ziehen:

- die vorderseitige Plastikabdeckung mit n bisserl wackeln nach vorne ziehen und dann:

- kannst Du das Seitenteil (von vorne gesehen) links nach vorne weg schieben.

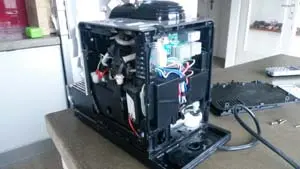

Dann ist die Maschine nackig. Je nachdem wo Du dran willst, muss Du die Dampfdüse von der Vorderseite ablösen, das geht in dem Du den weissen Stecker von der Platine (hinten) löst und nach vorne weg ausfädelst

Dann hast Du auch die Vorderseite ab, die Düse geht über drehen ab.
Das restliche Innere löst sich nach und nach von einander, das wars...ich hoffe es hilft.
Viele Grüße
KaDiBo

Perfekt,
genau das Teil hab ich bestellt...let`s wait and see...

Sie läuft wieder!!!!
1000 Dank an`s Forum und insbesondere an Stefan und Michael: Vielen Dank für Eure Geduld!!!
Ich geb` jetzt Ruh...hoffentlich für lange Zeit.
Viele Grüße

298°C 155431 075V steht hinten drauf,
Habe jetzte eine bei einem großen bekannten Elektronikfachhandel bestellt, direkt eine von Delonghi hab ich nicht gefunden...

also...
das Teil ist bestellt. Vielen Dank nochmal, ich meld` mich nach Einbau.
Danke!

Hallo!
Also sorry für falsche Kategorie und fremdes Bild...war so im Eifer.

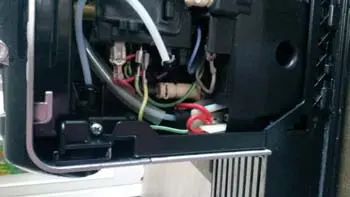

Hier die Fotos der Thermostate. Das blaue ist nicht durchgängig, habe das Rote aber besser aufnehmen können, weil es vorne liegt. Und dann hab`ich es auch noch abgeschraubt...stimmt, das müßte es einzeln geben! Versuche das mal im allwissenden Netz zu finden

Viele Grüße und vielen Dank!!!!

Hello!
Hier die Infos, die ich rausbekommen habe:
STG VAPORIZZATORE 230V 1070W
ArtNr.: 7313224591
DURCHFLUSSHEIZER
Hersteller DE LONGHI - KENNWOOD
Art-Nr. #F39209

Hey, mist!
Dachte ich hätte mir das richtig gemerkt...bin halt blutiger Laie, danke für die Antwort!
Ja, die rote Sicherung hat Durchgang, aber die blaue nicht.
Aber wie schon geschrieben sah das so aus, als wäre Blau (hinten) für Kaffee und Rot (vorne) für den Dampf. Und Kaffee funktioniert einwandfrei...
Sind die Sicherungen unabhängig vom Thermoblock austauschbar, oder muss der ganze Block dann raus?

Ich hab` grade - nachdem ich dank Michael2`s Hinweis wusste wonach ich suche musste (Danke!!!) - das passende Ersatzteil gefunden und jetzt erkälrt sich mir einiges...is nix mit Kaffee blau und Damf rot....neee. wahrscheinlich eher kalt rein und heiß raus. Jetzt weiß ich was zu tun ist. Allerdings kostet das Ersatzteil inklusive Porto soviel, dass ich über einen Neukauf nachdenken muss.

Dennoch:
Vielen Dank liebe Forumsmitglieder und vor allem Michael2 für die Tips, Hinweise und Anregungen...

So. Bild ist gemacht, hatte auch nen Kumpel da, der die Durchgänge geprüft hat. Die Sicherungen sind durchgängig (hellblau und hellgrau oben auf dem Thermoblock). Der Thermoblock hat zwei Ausgänge, einen roten, einen blauen. Bei Roten geht die Spannung durch, beim Blauen nicht. Der Thermoblock wird richtig heiss, Spannung lag bei etwas über 40 Ohm. Dem Verlauf der Wasserschläuche nach ist aber der Blaue für Kaffee und die Kaffeeproduktion ist nach wie vor einwandfrei.
Also was tun?
Kann mir jemand sagen, ob die Blaue Leitung wirklich die Kaffeeseite ist?
Vielen Dank!

Hallo!
Unsere DeLonghi Latissima Plus (EN520) spukt keinen Milchschaum mehr aus.
Kaffee funktioniert ohne Probleme, auch die Reinigungsfunktion für den Milchschäumer - pumpt, aber es kommt kein Dampf raus. Beide Lämpchen rechts (Milchkaffee und Cappuccino) blinken, trotz angedocktem Milchbehälter. Maschine ist mehrfach entkalkt, alle Dichtungen sehen gut aus - trotzdem - nichts geht...
Nach Recherchen in diesem Forum ist da ein defekter Thermoblock schuld. Die Maschine ist geöffnet, bin aber blutiger Laie und hab keinen Plan, was ein Thermoblock ist und wie das Spannungsmessen geht. Geräte sind alle vorhanden. Hat jemand ein Herz und gibt mir Tips was zu tun ist?

Vielen Dank!!!
