Hallo!
Maschine läuft wieder. Habe die Thermosicherungen und vorsichtshalber den Temperaturfühler ersetzt. Der TRIAC schaltet die Heizung getaktet aus und ein, dürfte also in Ordnung sein! Danke aber für den Hinweis!

LG Reinhard

Hallo!

Ich habe eine DeLonghi ECAM 23.420SW seit ca 3,5 Jahren in Betrieb. Die Maschine hat ca. 10000 Bezüge am Buckel.
Vor ein paar Tagen hatten wir bereits einige Kaffees bezogen und die Maschine war bereits ca. 10 Minuten in Nichtgebrauch.

Plötzlich war ein abdampfendes Geräusch zu hören und linksseitig zog Rauch aus der Verkleidung. Es roch nach Kabeln, nicht nur nach Wasserdampf.
Ich habe die Maschine geöffnet und folgendes bislang festgestellt:

Die Heizung dürfte OK sein - Messwert 38 Ohm
Die beiden Thermosicherungen, welche auf dem Durchlauferhitzer montiert sind, haben keinen Durchgang mehr - also vermutlich defekt.

Im Testmodus konnte ich die Brühgruppe auf und ab fahren, auch das Mahlwerk und die Wasserpumpe sind angelaufen.

Meiner Meinung nach wäre es jetzt zu einfach, nur die durchgebrannten Sicherungen zu tauschen. Es muss ja ein Ursache für das Auslösen der Sicherungen geben.
Was soll ich am besten noch überprüfen?

Danke für Eure Hilfe!

LG Reinhard

Hallo im Forum!
Es wird Zeit, dass ich eine Rückmeldung gebe. Ja was soll ich sagen - ich habe die Teile bestellt - während der Wartezeit auf die Lieferung hat meine Maschine sich selbst geheilt - zumindest was den Wasserverlust betrifft. Plötzlich landete wieder die gleiche Menge in der Tasse wie zuvor, ohne dass ich eigentlich etwas gemacht habe (außer die Fehlersuche zuvor). Ich habe deshalb die Dampfdüse einmal verstaut und auch den oberen Brühkolben nicht zerlegt. Die Maschine funktioniert momentan. Was ich immer noch nicht beheben konnte sind die Knackgeräusche beim Spülen. Während der Kaffeebereitung knackt sie interessanterweise eigentlich nicht - wenn dann vielleicht einmal. Beim Einschalten bzw. beim 1. Spülvorgang ist das Knarren deutlich zu hören. Solange sie nun Kaffee macht, werde ich nichts unternehmen.

Danke!
Ich habe die Bestellung schon zusammengestellt. Ich werde das jetzt einmal versuchen.
Melde mich mit dem Ergebnis, sobald ich fertig bin. Irgendwann nächste Woche.

Also noch einmal vielen Dank!

Hallo Chris!

Das Wasser wird jedenfalls kommt von dem Teil am kleinen Bild, wo der weiße Druckschlauch angeschlossen ist. Ist das ein Ventil oder nur ein Anschlussstück? Deshalb hätte ich auf den Brühkolben getippt. Ist dieses Teil beim neuen oberen Brühkolben dabei.

Du könntest aber recht haben, dass das Dampfventil undicht ist. Der Schlauch von oben mündet dann in dieses Dampfventil. Wenn dieses nicht schließt, kommt natürlich Wasser von oben, da das System ja unter Druck steht.
Vielleicht weiß jemand, ob das oben ein Ventil ist oder nur ein Anschluss.

Ich komme der Sache immer näher - Danke!

Hallo im Forum!

Auch ich habe mich wieder über meine Maschine gemacht und habe sie einmal weiter zerlegt. Ich weiß jetzt auch wo das viele Wasser herkommt. Es läuft jedenfalls in das schwarze, starre Rohr, welches zur Dampfeinheit gehört und dann durch den Auffangbehälter vorne links heraus. Bei diesem starren Rohr gibt es keine Dichtung - es ist offenbar ein druckloses System, dennoch lagert sich dort außen Kalk ab. Es ist dort also einmal undicht. Es kommt Wasser sowohl beim Spülvorgang (etwas weniger) und auch beim Kaffeebezug (mehr Wasser). Siehe großes Bild - die Kalkbrösel sind auch zu sehen.

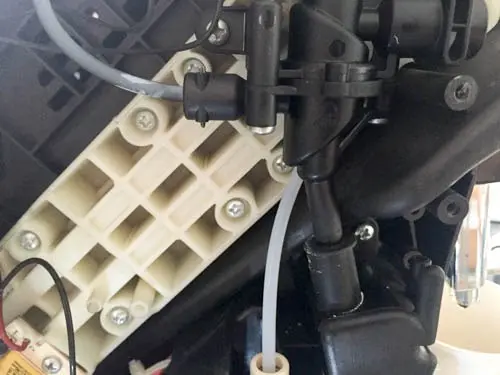

Der Schlauch, welcher in das starre Rohr läuft, beginnt bei der oberen Brüheinheit. Kleines Bild - der weiße Druckschlauch führt das Wasser ab und es läuft letztlich unten links in die Tropftasse.
Auf der oberen Brüheinheit gibt es 2 Bauteile. Das mit dem weißen Druckschlauch und etwas unterhalb eine graue Einheit mit einer Feder. Meine Frage ist jetzt, was hier zu tauschen wäre und wie sich die Teile benennen! Oder ist es besser, gleich die obere Brüheinheit zu tauschen?

Ich entkalke den oberen Brühkolben zumindest immer bei jedem 2. Entkalkungsvorgang. Ich nehme das Mittel von DeLonghi (Eco...).

Hallo Chris!

Bei mir ist das nicht gegangen, da dieses Rohr starr ist. Dazu müsste die Dampfeinheit abgebaut werden (glaube ich).

Hallo Erik!

Die Kalkablagerung auf dem schwarzen Rohr war bei mir genau gleich, obwohl es im Inneren der Maschine trocken war. Jedenfalls läuft eine Menge Wasser bei mir in die Abtropfschale. Deine Bilder zeigen den Aufbau wie bei meiner Maschine - sie schaut auch so aus. Beim 3. Bild ist links neben der Kunststoffabdeckung der Heizung ein Ventil mit mehreren Schläuchen. Ich glaube, dass diese gewechselt werden soll, wie einer der Vorschreiber meinte.

Hallo Chris!

Ja ich hatte die Seitendeckel demontiert - bei einem einzigen Schlauch war außen eine Kalkablagerung. Dieser war auf der linken Seite. Ein starres Rohr, welches von oben in den Sammelbehälter mündete, wo links unten der Auslauf für das Wasser ist. Genau dort, wo es auch herausläuft. Aber richtig undicht war da nichts.

Das Dreiwegeventil - wo sitzt das? Ist das jenes, was links im Bereich des Bodens? Ich gebe die Seitenangabe immer von vorne betrachtet an.

Hallo!
Ich habe zur Veranschaulichung noch ein Video gemacht - es ist eine nicht unerhebliche Menge an Wasser, was da in die Tasse läuft:
Hier der Link zum Video:

Lg Reini

Hallo, guten Morgen!

So, jetzt ist es schon lange her, dass ich mich gemeldet habe. Dies deshalb, weil ich den Fehler (das Knacken beim Wasserbezug) einfach so hingenommen und ignoriert habe. Dies hat lange auch zu keinem Problem geführt. Jetzt ist aber so, dass unsere Standard-Tasse, welche in der Einstellung "Mein Kaffee" immer voll wurde, sich nur mehr zu 3/4 füllt. Das Wasser was fehlt, läuft links unten (von vorne betrachtet) in die Abtropftasse. Das einlaufende Wasser ist heiß. Ich habe die Seitendeckeln der Maschine bereits geöffnet gehabt - Undichtigkeiten habe ich keine bemerkt. Das Wasser läuft über eine vorgesehene Ablauföffnung.

Warum führt die Maschine einen Teil des Wassers über diesen Ablauf und nicht mehr in die Tasse? Die Maschine hat gut 7100 Kafffeebezüge hinter sich. Die Brühgruppe wurde bereits zerlegt, gereinigt und gefettet.
Wer kann mir helfen, die Ursache einzugrenzen.

Gruß Reinhard

Hallo!

Ich scheitere derzeit am Sicherheitstorx. Habe leider nur normale Torx zuhause.

Aufgefallen ist mir noch, dass das Knacken weniger präsent ist, wenn der Wassertank ganz voll ist.

Lg

Hallo!

So, ich habe mit Silikonfett den oberen Brühkolben gefettet. Keine Änderung am Geräusch.

Ich habe mein Ohr nun an die Maschine gehalten - ich glaube, das Geräusch kommt von rechts hinten, im Bereich des Anschlusses des Wassertanks. Dort knarrt es beim Wassertransport.
Aufgefallen ist mir auch, dass sich in der Abtropftasse mehr Wasser sammelt als früher. Wenn die Maschine den Wassertransport beginnt, läuft links vorne etwas Wasser in die Abtropfschale. Ebenso beim Beenden des Bezugs.

Lg Reini

Hallo!

OK Michael, werde ich versuchen.....

Lg Reini

Guten Tag!

Vielen Dank an Michael und Stefan für die bisherigen Antworten.

Ich möchte meine Maschine wenn möglich noch nicht selbst öffnen - sie befindet sich noch in der Garantiezeit. Leider müsste ich sie aber nach Deutschland auf meine Kosten schicken, da ich sie dort gekauft habe und in Österreich die Garantie Reparatur abgelehnt wurde.

Einen Film habe ich gemacht - er zeigt den Spülvorgang. Das Knacken welches ich meine ist nicht jenes der Brühgruppe, sondern das Geräusch, welches am Beginn und am Ende des Wassertransports zu hören ist. Der Link zum Video:

Vielen Dank für Eure Hilfe!

Lg Reini

Film werde ich nachreichen. Wenn es knackt, sieht man es auch im Wasserauslauf. Da wird die Auslaufmenge weniger.

Danke, Reini

Das Knackgeräusch ist erst seit 2 Wochen zu hören...

Danke!

Lg Reini

Hallo!

Ich habe eine DeLonghi ECAM 23.420SW - sie hat gut 6.200 Bezüge hinter sich. Seit einiger Zeit knackt sie beim Wasserbezug. Dies ist schon beim Spülen hörbar. Auch bei der Kaffeezubereitung knackt es. Jedenfalls knackt es nur, wenn das Wasser über den Kaffeeauslauf läuft.
Läuft das Wasser über die Dampfdüse, ist nichts zu hören.

Kennt jemand die Ursache? Entkalken, auch über den Kaffeeauslauf, habe ich bereits ohne Erfolg probiert.

Vielen Dank!
Reini10000
