Steffen57: Schon weiter gekommen?

Also ich finde nicht, dass die Mahldauer (ca. 6-7s) in Ordnung ist bzw. die Tresterdicke ist definitiv gering, so weit erkennbar.

Ich habe bei meiner Ecam 22.110 das selbe Problem. Mahldauer genau so kurz, Trester ebenfalls dünn und der Kaffee zu wässrig. Mahlgrad verstellen, Kaffee mit leerem Bohnenbehälter >5x beziehen hat bei mir leider nichts gebracht. Habe auch schon den Hall-Sensor erneuert, oberen Brühkolben überholt, Pumpe ist auch neu, alles schön gereinigt. Nach dem ich mit dem Reset der Elektronik mittels Pic-Kit auch keinen Erfolg verzeichnen konnte, werde ich es wohl mit einer neuen Leistungsplatine versuchen. Leider fehlt mir mittlerweile die Zeit anderweitig rumzuprobieren

Wieviele Bezüge hat Dein KVA drauf?

Ich hatte das auch bei meiner ECAM 22.110. Alles ausprobiert, nichts hat geholfen. Dann neue Pumpe für 15€ gekauft und seit dem keine Probleme.

Hallo!

Nach einer längeren Pause geht’s endlich wieder mal weiter

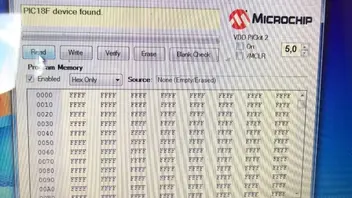

Bei der Esam 04.320 habe ich die Platine ausgebaut (Daten siehe 1. Bild) und die Pickit2-Kontakte angelötet, um hier Kontaktprobleme auszuschließen. Automatisch wurde nichts erkannt, aber nach manueller Auswahl von PIC18F schon. Ausgangssituation siehe 2. Bild.

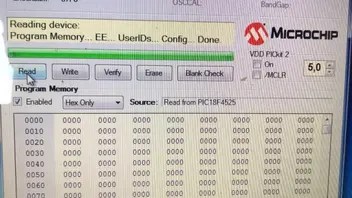

Dann wenn ich auslese, wird alles problemlos abgearbeitet, aber am Ende wird oben rechts „all protect“ angezeigt. Die Programmdaten sind leer, die Eprom-Daten dagegen sind vorhanden. Siehe 3. Bild.

Wenn ich nur die Eprom-Daten auslese, funktioniert es einwandfrei und es wird auch kein „all protect“ angezeigt.

Kann es sein, dass die Programmdaten ab Werk geschützt sind?

Ich möchte eigentlich sowieso nur die Eprom-Daten löschen, aber nur das geht mit dem Pickit-Programm nicht. Wäre evtl MPLAB IDE eine Lösung? Aber das Programm sieht ziemlich kompliziert aus.

This is the sticker on the „Leistungsplatine“:

If intrested I can post the dump in the saeco forum?

It was not protected before, but afterwards when I saved back the data (without Eprom data). The protection was set by default at this step as I wrote, so I set the protection by myself without intention. But I have the original data saved as hex.

But isn’t 0000 shown due to the protection? As far as I remember it is also explained in the instructions of the Pic Kit software.

And indeed the protection is activated by default. You have to unclick it in order to avoid it.

I think I have even read out later once again without protection and saved it, but didn’t took a picture. I have to check my laptop for the hex file.

Finally everything is working fine, just the grinding time and volume is still too low. It is now at 7s for small coffee and 8s for double coffee. Tab size is +-1cm.

By the way here are screenshots before and after (it‘s only 000, because I have forgotten to deselect protection by default):

[product][/product]Trester sind aber leider zu dünn, ca. 1cm. Bei der kurzzeitig längeren Mahldauer waren sie sich mal vielleicht 1,5cm.

Roland11: Eprom data was existing before. Then I have erased them and received full FF. But I tested a little and only later I have replaced reed/hall sensor.

Habe die Reedplatine gewechselt. Es hat sich leider nicht so viel geändert

Habe u.a. 5x Bezüge ohne Kaffee gemacht. Die Mahldauer ging danach bei Doppelbezug volle Stärke auf ca. 9-10s rauf. Bei doppeltem Espresso sogar mal 11-12s. Später aber wieder Richtung 8-9s.

Sollte ich ein Reset machen oder gar wieder mit Pickit Eprom Daten löschen?

Im Nachhinein ist man halt schlauer
Hoffe dass dann mit der neuen Reedplatine alles richtig funktioniert. Langsam habe ich nämlich ziemlich alles überholt oder ausgewechselt

Aber als nächstes kommt das Pickit bei der Esam 04.320 in der Verwandtschaft zum Einsatz. Vielleicht reicht da nur das Zurücksetzen, damit die Maschine wieder genug Kaffee mahlt.

Ich habe die Kontaktstifte des Pickit-Kabels verwendet. Hat alles nur funktioniert, wenn ich schon fast mit Gewalt draufgedrückt habe. Heftig welche Kraft nötig war, damit endlich Kontakt zur Platine gegeben war.

Konnte dann auslesen, löschen und nur das Programm wieder aufspielen. Danke noch ein mal für die Infos hier an Roland11 & Co!

Allerdings ist das Mahlverhalten leider kaum besser geworden. Etwas dicker waren die Trester bei max. 9-10sec Mahlzeit für Doppelbezug volle Stärke. Ging dann nach einigen Testbezügen aber gefühlt auch schon wieder etwas zurück.

Die Eprom Daten waren leer, habe extra noch ausgelesen. Kann ich davon ausgehen, dass ich dann die Reedplatine wechseln muss? Recht viel mehr bleibt ja nicht mehr übrig. Oder braucht das Gerät noch etwas Zeit bis es sich einprügelt? Habe aber auch schon >5 Leerbezüge gemacht.

Leider konnte ich nicht auf die Platine zugreifen

Könnte sehr wahrscheinlich am mangelnden Kontakt liegen. Wollte etwas basteln, aber werde wohl einen passenden Stecker brauchen.

Der hier empfohlene Mica 06 ist doch nur 6-polig. Meine Platine hat einen 7-poligen Anschluss. Gibt es dafür eine Empfehlung?

Wobei ich mich frage wie dieser Mica Stecker an die Platine gesteckt werden kann? Stehe da evtl auf dem Schlauch, habt ihr vielleicht ein Bild?

Oder evtl. einfach Kabel anlöten? Hätte dabei aber etwas Angst um die Platine

Pickit2 ist da

Habt ihr auch ohne „Mica06“ schon mal anschließen können? Wenn ja, wie am besten?

Übrigens habe ich eine ECAM 22.110 aus 2011 und diese hat auch eine solche neuere Leistungsplatine mit „J9“ wie hier beschrieben: ESAM4500: Leistungsplatine reparieren?

Die hier genannte Anschlussteihenfolge kann ich dann 1:1 bei meiner anwenden, oder?

Danke! So ähnlich hätte ich es auch gedacht. Bis auf den letzten Punkt

Kann jemand noch etwas zur Reedplatine bzw. Kabellänge noch etwas sagen?

[product][/product]Hallo!

Bei 2 Delonghis (ECAM 22.110 und ESAM 04.320) in unserem größeren Familienkreis ist der Kaffee zu dünn. Beide mahlen zu kurz und die Tester sind nur ca. 1cm dick.

Aktueller Stand: Mahlwerk gecheckt, Förderrad gereinigt, OBK überholt, Brühgruppe + Antrieb gecheckt & leichtgängig.

Nach dem was ich hier gelesen habe, bleiben jetzt nur noch Reedplatine oder Leistungselektonik.

Ich habe mir - durch Eure Infos hier ermutigt - ein Pic Kit 2 bestellt. Würdet ihr vorher die Reedplatine tauschen oder gleich die Leistungselektonik resetten?

Passen die üblichen Reedplatinen mit der Nr. 5213213971 auch bei der ECAM? Ich habe gelesen, dass die ECAM ein längeres Kabel benötigt.

Danke euch im Voraus

Jetzt habe ich den OBK wieder zerlegt und den Übeltäter gefunden. Das Endstück vom kleinen Kupplungszapfen ist abgebrochen und der kleine O-Ring steckte lose im Gegenstück samt dem abgebrochen Plastikteil, siehe 2. Bild. Beim ersten Bild habe ich die „abhandengekommenen“ Teil bereits rausgeholt.

Das erklärt warum meine Milchschaumdüse nicht funktioniert.

Aber wie kann das Teil abbrechen? Einen falschen Zusammenbau kann ich ausschließen. Da kann man eigentlich nicht wirklich etwas falsch machen und ich hatte schon erfolgreich vorher zerlegt & zusammen gebaut. Ich vermute evtl dass der Nachbau O-Ring etwas zu dick war und somit das Teil fest steckte. Ich hatte nämlich auch jetzt Mühe den losen O-Ring rauszubekommen. Auch wenn man sich mein oben gepostetes Bild anschaut, sieht der O-Ring „J“, um den es sich hier handelt, etwas zu dick aus, wenn man mit dem unteren Bild vergleicht.

Was meint ihr?
Kann man so einem Kupplungszapfen einzeln bekommen oder hat jemand von euch so etwas in der Restekiste?

Etwas zu früh gefreut

Kaffee und Trester wurden wieder dünner. Die Mahlzeit ist mE aber nicht kürzer geworden. Dann habe ich bei genauerem Hinsehen festgestellt, das der Auswurf des Mahlwerks verstopft ist! Gereinigt und Doppel bezogen, aber danach war der Auswurf gleich wieder zu. Siehe Bild.

Woran kann es liegen? Ich hatte bei meiner Mahlwerkszerlegung auch dieses Teil vom Auswurf abgenommen und gereinigt. Offensichtlich wird jetzt mehr gemahlen und befördert, aber nur bis zu dieser Stelle, da sie überfordert ist. Kann aber doch nicht normal sein!?

Was sagt ihr, was kann ich tun?

Vom Ring habe ich kein Foto. Aber mittlerweile ist das Problem wohl gelöst! Lag scheinbar wirklich am zugesetzten Förderrad.

Trester sind nun deutlich dicker, fast 2cm bei Doppelbezug und Kaffeestärke ca.60%, Mahlgrad 3, siehe Bild unten. Interessanterweise ist auch die Mahldauer noch gestiegen. Bei o.g. Doppelbezug gut 10s, vorher waren es 8s. Diesmal hat sich das 5/6malige leer durchlaufen lassen wirklich ausgewirkt.

Kaffee schmeckt sich entsprechend besser! Danke für eure Hilfe

Ich probiere es erst mal so. Habe schon genug in diese Maschine investiert

Aber wenn es dann immer noch sein muss, dann muss ich in den sauren Apfel beißen...
