Posts by Gundy

Quote from Gundy

Also per Spannungsmessung über die beiden Kontakte des jeweiligen Thermostaten nachdem die Spannung an der Dampfheizung abgefallen ist?

Nach der Methode gemessen, gab es am unteren Thermostat keinen Spannungsabfall, am oberen dann aber die Netzspannung. Liege ich jetzt mit meiner Vermutung richtig, dass nun der obere Thermostat getauscht werden müsste? Ohne die Thermostaten abgeschraubt zu haben, sind beide Thermostaten die 318°C Variante (mir sehen die beiden äußerlich leicht unterschiedlich aus) und wird hier auch Wärmeleitpaste benötigt?

Quote from Stefan

Das klicken nach 60s ist das Thermostat (Temperatur-Sicherung), vermutlich das untere. Musst du aber mal nachmessen, dann entsprechend austauschen

Also per Spannungsmessung über die beiden Kontakte des jeweiligen Thermostaten nachdem die Spannung an der Dampfheizung abgefallen ist? Dort wo ich dann Spannung messe, dort ist der Thermostat dann kaputt?

Die Temperatur an der Dampfheizung zu messen ist hier nicht Zielführend?

Habe heute noch einmal nachgeschaut... wo ist denn der "Sensor" an der Dampfheizung? Bisher habe ich nur die zwei Sicherungen gefunden.

Und was mir gerade noch eingefallen ist bei der Betrachtung des Bildes: Ich habe mal vor ein paar Jahren das Sound Design durchgeführt. Frage mich ob das hier einen Einfluss hat? Vielleicht dass die Durchflussmenge leicht verringert ist, und damit sich die Dampfheizung allmählich überhitzt, was dann zu einer temporären Abschaltung führt?

So, nun hatte ich endlich mal Zeit das Video hochzuladen, vielleicht lässt sich draus etwas besser was ableiten als von meiner vorherigen Beschreibung.

Video des Durchgangs

Quote from Heini-22

Falls noch nicht geschehen hilft gelegentlich eine Erneuerung der Wärmeleitpaste zwischen Sensor und Dampfheizung.

Habe noch Arctic Silver 5 rumliegen, dürfte ich die hier anwenden?

Quote from Stefan

Und überprüf mal ob beim Dampfen direkt an der Dampfheizung durchgehend volle Spannung ansteht.

Das habe ich heute während eines Aufschäumduchrchgangs gemacht. Die ersten 60 Sekunden lagen 225V an, dann ist die Spannung auf 0V weggebrochen, mit einem bei offenem Gehäuse vernehmbarem "Klick". Nach ca. 17 Sekunden gab es dann ein weiteres "Klick" und die Spannung ging wieder auf 225V hoch. Kurz darauf habe ich den Durchgang beendet. Nun die offensichtlichen Fragen: Warum wird da abgeschaltet, ist das so gedacht und kann man da was gegen machen?

Quote from Stefan

Stimmt, sorry. Dann passt der von dir verlinkte.

Meinst du 5313231191 oder 5313225171?

Hoffe dass ich am WE dazu komme die Spannung an der Dampfheizung zu messen. Vielen Dank schon mal!

Quote from Stefan

Art.Nr. 5332188800 ist richtig. Und überprüf mal ob beim Dampfen direkt an der Dampfheizung durchgehend volle Spannung ansteht.

Art.Nr. 5332188800 ist doch die alte Variante mit der Schraubverbindung, die die nicht auf die neuere Variante des Solenoidventils passt?

Was erwartet man denn dort als Spannung?

So, nach erneutem Wühlen bin ich auf den hier gestoßen: Kaum noch Dampf Magnifica 3400
Dort wird für ein Gerät welches dem meinem sehr ähnlich sieht (es scheint dort auch so ein 90° Doppelraccord in Verwendung zu sein), ArtNr. 5313225171 (ein Verteiler in Y-Form) als Ersatz beschrieben. Da dieser aber nicht als Ersatzteil für die ESAM 3300 gelistet ist, bin ich mir noch immer unsicher. Hat jemand von Euch da Ahnung?

Hallo beisammen!

Habe vor kurzem für meine ESAM 3300 ein neues Solenoidventil 5213210171 besorgt, dabei leider aber leider vollkommen überlesen, dass der neue Kunstoffkorpus des Ventils (war vorher aus Messing?) keine Schraubverbindungen hat und deswegen neue Raccord(s) benötigt. Welche genau benötige ich?

5332180500 wird ersetzt durch 5313218361. Nur wodurch wird der Doppelraccord 5332188800 ersetzt? Von dem was ich gefunden habe, kam 5313231191 dem am nächsten, allerdings geht aus der Beschreibung hervor dass diese für eine EPAM 960.75.GLM sei, die ESAM 3300 ist nicht gelistet.

Ist es korrekt dass die beiden Klammern die ich zusätzlich benötige die ArtNr. 6132101300 haben und dass die Dichtungsringe die gleichen sind wie die für die dünnen Hochdruckschläuche (davon hätte ich noch welche aus dem Wartungsset)?

Zu guter letzt noch eine Frage: Ist es möglich dass das Solenoidventil daran schuld sein kann, dass beim Dampfbezug der Druck nach einiger Zeit abnimmt? Beim Milchaufschäumen kann man gut die Milch für einen Becher ohne merklichen Leistungsverlust heiß bekommen. Nur wenn man sich an den zweiten Becher macht, dann geht zwar alles normal los, nur scheint der Druck zwischendurch stark zurückzugehen.

Als Hintergrund: Das Solenoidventil möchte ich tauschen, da es hin und wieder mal vorgekommen ist das beim Kaffeebezug kein Kaffee kam un stattdessen heißes Wasser in die Tropfschale gelaufen ist. Ein paar mal den Hebel für den Wasserdampf betätigen hat dann vorerst für Abhilfe gesorgt. Habe das Ventil schon mal auseinander gebaut und entkalkt (optisch war nichts zu sehen), geholfen hat das allerdings nicht.

Vielen Dank!
Gundy

Danke fuer die Hilfe so weit!

Habe das Ventil erstmal zusammengeschraubt und beim durchpusten war das dann auch zu (wenn man das in Flussrichtung macht, sonst schliesst es scheinbar nicht richtig). Da ich gerade keinen Entkalker hier habe, habe ich das Ventil vorerst installiert und nun laueft die Maschiene wieder. Wenn die Symptome das naechste mal auftreten, dann weiss ich ja wie ich vorgehen muss.

Werde mir mal solchen Entkalker zulegen, die Maschine moechte sagt eh sie sei dran.

Nochmals vielen Dank!

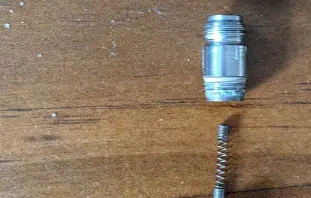

Habe das Ventil jetzt ausgebaut... kann man so durchpusten. Die Spule hat 2,35 KOhm, das scheint sich ja mit den Sollwerten zu decken. Das Ventil selber habe ich auch aufgemacht, allerdings kann ich bis auf die Feder nichts sehen was sich da bewegen soll (habe auch keine Ahnung davon). Verkalkt sieht mir das ganz und gar nicht aus. Kann man feststellen ob das Ventil ueberhaupt angesteuert wird?

Entkalkt haben wir bisher mit DeLonghi EcoDecalc.

Wie alt die Maschine ist ist mir nicht so ganz klar, wir haben sie seit zwei Jahren, aber davor hat sie schon woanders lange ihren Dienst verrichtet. Wenn es wichtig ist kann ich das gerne in Erfahrung bringen.

Quote from Pusche

Schaltet es im Testmodus? Ja kannst probiern zerlegen und in Entkalkerlösung einlegen.....

Da stehe ich jetzt etwas aufm Schlauch, wie kann man das Ventil im Testmodus explizit schalten lassen und woher erkennt man ob es schaltet? Ich bin nur davon ausgegangen dass nach dem vorher beschriebenen Vorgehen das Wasser im Normalfall vorne aus der Bruehgruppe haette kommen sollen, da es in der Anleitung heisst das dieses Vorgehen sich zum entkalken dieser eignet.

Habe im Testmodus die Bruehgruppe nach oben gefahren und dann Wasser laufen lassen (Dampf-Taste). Das Wasser kommt vom Ventil.

Ventil defekt? Wenn ja, kann das zerlegen?

Hallo,

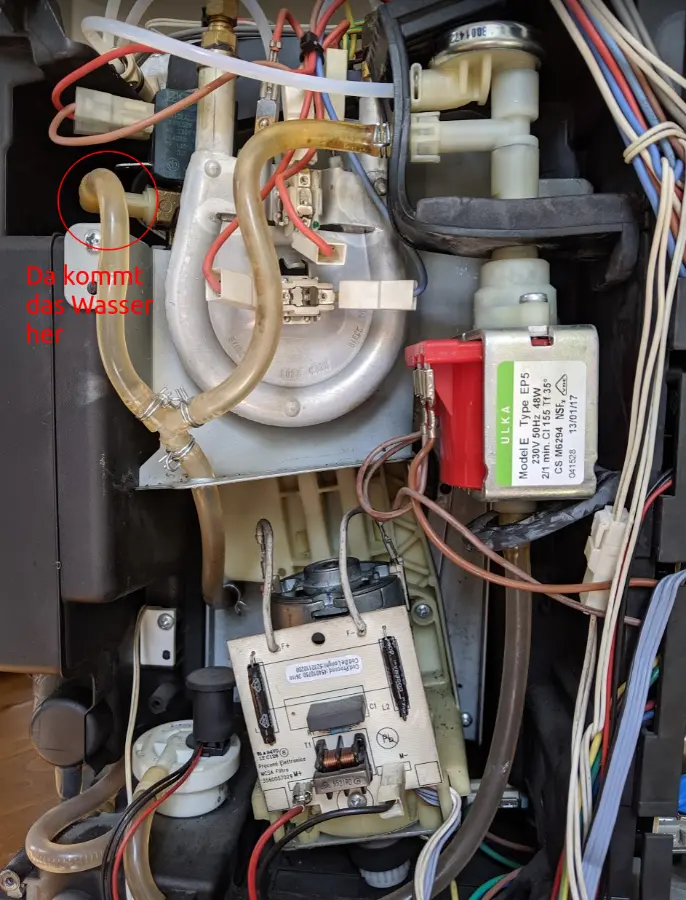

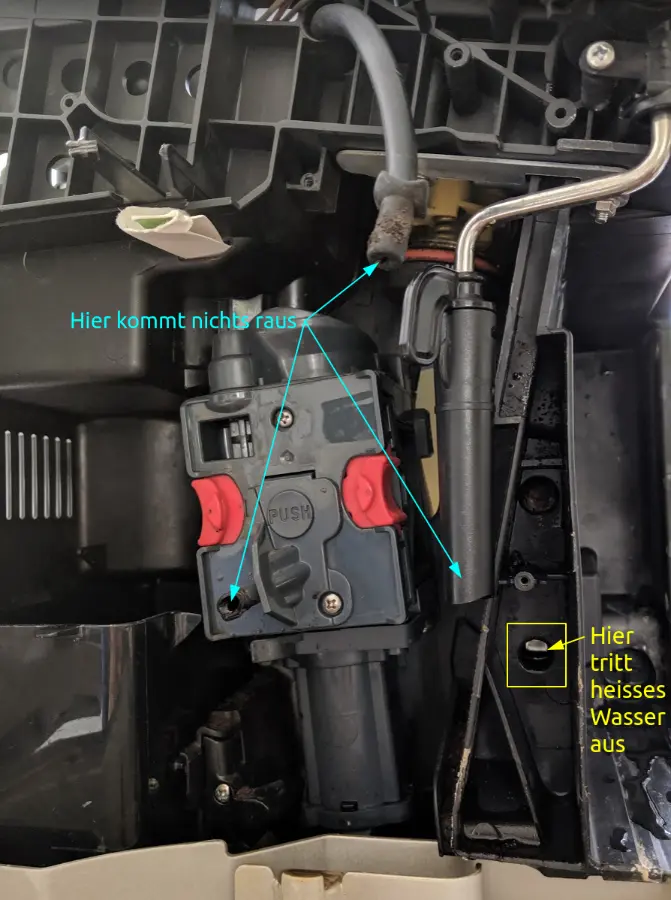

Unsere ESAM3300 macht seit heute frueh leider weder Kaffee, noch heisses Wasser / Dampf. Gestern schien die Welt noch in Ordnung. Die Pumpe pumpt froehlich und all das schone heisse Wasser sammelt sich in der Auffangschale. Habe das Geraet aufgeschraubt um zu gucken wo das Wasser her kommt. Leider kann ich nicht sehen welcher Schlauch das ist, aber das Wasser tritt links neben dem Wasserbehaelter aus

Woran mag das liegen?

Danke!
