Hallo
Es war der Thermosensor einen anderen verbaut und sie startet sofort wieder.
Danke

Entkalken tuh ich mit dem amidosulfonsaure oder so ich kann mir den namen einfach nicht merken. Werde mal Wochenende schauen Thermosensor und die thermosicherungen kontrollieren.
Danke

Hallo zusammen
Ich habe eine Esam 5500 mit ca 10000 Kaffeebezügen und 3000 Cappuccinobezügen. Wenn man nur Milchschaum startet legt die Maschine nicht sofort los wie sonst immer, sondern es dauert ca 30 Sekunden bis sie startet, genauso bei der Cleanfunktion vom Milchbehälter. Bei der Cleanfunktion muss ich den Knopf gefühlt eine ewigkeit gedrückt halten bis sie anfängt zu reinigen. Früher ging es sofort los.Kann es sein das die Dampfheizung es nicht mehr schafft so schnell hochzuheizen?
Hatte jemand schon mal dieses Problem.
Gruß

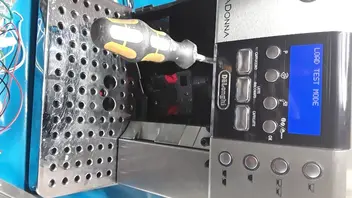

So sieht das aus, siehe Bild.
Oder bin ich dann noch garnicht im Testmodi und er versucht den Testmodi zu laden weil ja
Load test Mode steht

Hallo
So hab jetzt mal den Q9 ausgelötet und versucht zu messen, da ist wohl mein Messgerät überfordert
eben kein Profigerät.
Hab einfach mal von einer gebrauchten Platine den Q9 auch ausgelötet und mit einem Analogen Messgerät beide in alle Richtungen irgendwie zu messen. Bei dem Messgerät zeigen Beide Q9 zeigen die gleichen Werte an.
Hab auch den Widerstand R67 der vor dem Q9 sitzt gemessen war ok aber auch diesen von der gebrauchten Platine und den Q9 von der gebrauchten Platine eingelötet.
Keine Veränderung. Kommt nur "bitte Warten"
Hab jetzt mal den Temperatursensor von der Platine ausgesteckt, dann kommt Allgemeiner Fehler und dann komme ich in den Testmodi.
Bloß es passiert nichts im Testmodi kann nichts ansteuern, es kommen nur die Tastentöne wenn ich was ansteuern will.
Müsste ich nicht wenigstens irgendend was ansteuern können?

Nein beide Motoren drehen sich ganz normal leicht.
Und wie gesagt meine Maschine wo ich die Platine ausgebaut habe für die defekte Maschine hat ja komplett funktioniert und bei der defekten Maschine habe ich ja den Antrieb komplett rausgenommen und ein gebrauchten eingebaut.

Quote from hallo_spencer

Der Motor läuft mit 230V DC, sonst könnte man die Drehrichtung nicht umkehren. Motor könnte man Testen in dem Man ein Netzkabel nimmt, ein Gleichrichter zwischen Motor und Kabel schaltet. Durch umpolung des Motors, wird die Drehrichtung geändert.

Gleichrichter testet man auch die Sperrichtung, ob diese gegeben ist.

Bei einem Motorkurzschluss könnte eigentlich nur der Gleichrichter D14, der Triac TY7 und evtl. der Transistor Q9. Der PTC2 ist auch ein Kandidat welcher defekt sein kann.

Auf der Motorplatine sind Bauteile zur Entstörung drauf.

Also Gleichrichter kein Durchgang in Sperrrichtung,
Der Ptc2 ist ja von einer gebrauchten Platine dieser hat Durchgang.
Der Q9 oh da muss ich mich erstmal schlau machen wie man sowas genau messen soll.
Mit dem Antrieb testen lass ich mal, das ist mir dann doch hoch was ihr da fachsimpelt.
Hab gedacht ich könnte den einfach mal kurz testen in dem ich auf die Platine am Antrieb M+ und M- Avon der Steckdose ein Kabel kurz dranlege um zu sehen ob er sich dreht, bin eben kein Elektroniker.
Aber Antrieb von meiner eigenen Maschine ist er ja ok.
Habe jetzt noch mal wirklich drauf geachtet Stecker rein das Relais klickt und man hört ein leichtes Summen oder Brummen vom Antrieb her aber nur so zwei drei Sekunden dann wird es leise dann piept er (Kaffeeautomat) und ein Relais klickt noch mal.

Hallo zusammen
Habe jetzt den Brückengleichrichter gemessen sieht ganz gut aus alle Werte um die 500, siehe Bilder.
Der Antrieb auch gebraucht einen anderen eingebaut.
Den ty7 hab ich ja von einer gebrauchten Platine eingelötet. Hab mal google geschaut wie man den messen kann bin aber nicht ganz schlau draus geworden.
Bisher keine Veränderung.
Eine Frage am Rande mit was läuft eigentlich der Motor vom Antrieb der Schaltplan ist etwas verwirrend mal steht was von 230AC dann wieder woanders was von 12DC?
Was liegt den an der kleinen Platine bei M+und M- vom Antrieb an wenn dieser angesteuert wird?
Gruß

Hallo danke erstmal für die Antworten, und wenn ich keine richtige Rückmeldung gegeben habe sorry, für ein nicht Elektroniker angt dabei schon mal der Kopf an zu rauchen sorry.
So also den Antrieb habe ich vorsichtshalber rausgenommen und einen gebrauchten alten eingebaut.
Aber auch hier bei meiner Maschine wo ich die funktionierende Platine ausgebaut habe für das defekte Gerät da bin ich ja hundertprozentig sicher dass der Antrieb funktioniert hat und dort ist ja das gleiche Fehler Bild.
Den Triac ty7 habe ich jetzt mal auch von einer anderen Platine eingelötet keine Veränderung.
Den Gleichrichter D14 hatte ich ausgebaut und gemessen. Nach meinen Möglichkeiten und können.
Ich werde ihn aber noch mal auslöten und noch mal versuchen ihn gründlich zu messen.
Eine Frage zum Gleichrichter auf der defekten Platine ist der Gleichrichter W08G 805C
Ich hätte noch einen von einer gebrauchten Platine der hat aber die Bezeichnung w08g 818c könnte ich zur Not diesen verwenden.
Und was ist ein "Full bridge rectifier" und wie messe ich diesen durch?
Aber ich glaube bald das geht über meinen können und Möglichkeiten hinaus mit der Elektronik, werde mir wohl doch irgendwie versuchen jemanden zu besorgen der sich da wesentlich besser auskennt und mir die Platinen vielleicht reparieren könnte. Aber noch geb ich nicht ganz auf, ich werde [size=12]noch mal versuchen den Brückengleichrichter zu messen und wenn ich weiß was ein Full Bridge rectifier ist und wo der liegt natürlich auch versuchen zu messen. [/size]
Und natürlich versuchen auch die richtigen Rückmeldungen zu geben
Noch mal die genaue Fehlerbeschreibung Stecker rein Maschine leuchtet kommt autodiagnose einmal klicken vom Relais dann kommt bitte warten und das zweite mal klicken vom Relais und dann passiert nichts mehr es bleibt so.

habe jetzt bei der defekten Maschine einen anderen gebrauchten Antrieb eingebaut aber keine Veränderung.
Habe dann meine Platine die ich aus meiner Maschine dort ausprobiert habe wieder in meine Maschine eingebaut leider anscheinend hat sie das nicht überlebt meine Maschine macht jetzt genau den gleichen Fehler Stecker rein es piept ein Relais klickt und dann kommt nur noch bitte warten.
Hat vielleicht noch einer eine Idee was auf der Platine dann jetzt defekt ist oder eigentlich auf beiden Platinen. :1f615:

Hallo danke erstmal für den link zum Schaltplan.
Sieht ja schön aus aber leider kann ich ein Schaltplan nicht wirklich lesen, bin kein elektronikspezialist. Ein paar Sachen einlöten auslöten oder Kleinigkeiten messen geht noch aber dann hört es auf bei mir.
Habe aber eine baugleiche Maschine mit genau der gleichen Leistungsplatine und habe jetzt einfach mal die Platine in das defekte Gerät eingebaut.
Kurz den Stecker reingesteckt und dann hat es schon angefangen zu funken im Motor gleich Stecker wieder raus.
Antrieb dann ausgebaut angeschaut und siehe da oben im Motor liegt auf wundersame Weise eine kleine Schraube drinne siehe Bild. Würde auch mal gerne wissen wo die Schraube hingehört und wie sie da reingekommen ist
Werde mal versuchen den Antrieb wieder einzubauen mal schauen was sie dann sagt.

Saeco forum? Schaltplan? WO WIE WAS? Jetzt versteh ich nur noch Bahnhof???

Hallo
So habe jetzt das gelbe Bauteil und den Brückengleichrichter von einer anderen Platine genommen dort eingelötet es passiert nichts beim einstecken der Maschine, es klickt nur einmal und dann steht nur bitte warten und das die ganze Zeit.
Normalerweise fährt doch die Brühgruppe kurzen Stück hoch oder runter und fertig das macht er gar nicht er klickt nur einmal.
Habe dann mal den Motor noch mal durchgemessen und der hat über 400 k ohm.

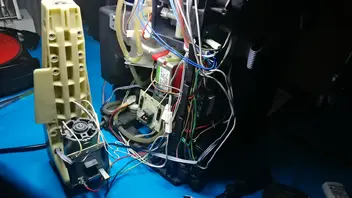

Sollte ja anscheinend um die 200 Ohm liegen. Habe dann mal einen Dummy Antrieb angeschlossen mit riedplatine Endschalter und so weiter um zu sehen ob er mit der funktioniert aber da passiert genau das gleiche er macht nichts außer einmal klicken wenn man den Stecker reinsteckt. :1f615:

ok
hab eine alte Platine da hab ich schon das Teil ausgelötet. Aber dieser Brückengleichrichter? Ist das das kleine Bauteil rund mit der einen geraden Seite?
Und wie kann ich denn diesen messen? Oder kann ich den auch aus der alten Platine benutzen, siehe Bild
Gruß

Hallo zusammen

Ich habe mal eine ESAM 6600 auf den Tisch bekommen ungefähr 15.000 Bezüge, laut Bediener ist Brühgruppe hochgefahren danach ging nichts mehr und kam allgemeine Störung.
Habe sie mir jetzt etwas angeschaut alles sehr schwergängig,
Habe ein Reset versucht keine Veränderung
Habe den Testmodus versucht komme auch rein aber nichts passiert außer wenn ich die Tasten betätige ein kurzer Piepton, kann nichts ansteuern weder Pumpe Mahlwerk oder sonstiges.
Habe die Brühgruppe manuell runter gedreht habe die riedplatine kurz mal getauscht.
Habe GROB m

al die elektrischen Bauteile durchgemessen, scheinen alle im Rahmen zu liegen.
Habe mir dann mal die Leistungsplatine angeschaut und gesehen dass dort ein Bauteil anscheinend abgeraucht ist.
Meine Frage bevor ich die Maschine zerlege und sauber mache reinige und so weiter.
Was ist das für ein Bauteil?
Kann es sein dass es daran liegt dass nichts mehr funktioniert und wenn ja. Kann es sein dass noch mehr auf der Leistungsplatine defekt ist oder nur dieses Teil?
Bekommt man dieses Bauteil überhaupt irgendwoher die Bezeichnung da drauf ist nicht wirklich gut zu lesen 24C LC25
GRUß

vielen dank :1f44d:

Hallo zusammen
Hab eine Esam 6600 und mit einmal nur noch 1 Sekunde gemahlen,das hab ich dreimal ausprobiert immer nur ca 1 Sekunde. Obwohl nichts verstellt wurde und auf kräftigen Kaffee gestellt war. Vorher immer so ca 4-5Sekunden.
Hab ein Reset gemacht, also Einschaltknopf und P gedrückt gehalten und Netztstecker rein. Jetzt erste Tasse wieder völlig normal ca 4-5Sekunden gemahlen.
Meine Frage hat sich die Maschine bloß aufgehangen oder gibt es ein Bauteil was dafür zuständig ist, das vielleicht spinnt und erneuert werden sollte?
Vielen Dank im voraus.

vielen dank erstmal für die schnelle Hilfe und ich werde es noch ein paar mal testen, hoffe das es jetzt so bleibt. Wenn nicht melde mich mich.
  :1f44d: Danke

Ach was ich noch vergessen habe die clean Funktion ist jetzt wieder richtig gut nicht so wie vorher also extremer unterschied.

so habe jetzt einfach mal von meiner 6600 die beiden Thermosicherungen(Thermostat) ausgebaut und in die esam 5500 eingebaut. Jetzt scheint es zu funktionieren jedenfalls die ersten fünfmal, werde aber noch etwas weiter testen.
Aber trotzdem die Frage wieviel Milchschaum sollte denn da rauskommen kenne mich da nicht aus weil ich das nur benutze wenn mal Besuch das möchte selber eben nicht.
Die Milch ist etwa 1,5-2cm noch im Glas ist das ausreichend, weil ich glaub wenn ich das bei meiner 6600 mache kommt da wesentlich mehr.
Aber bei meiner 6600 steht glaub ich auch Milchzubereitung und bei der 5500 steht Milchschaum oder irre ich mich da? Nie drauf geachtet da eben sehr selten benutzt.
Hab mal Bild gemacht und ein Video aber Video will er hier nicht ist zu groß
