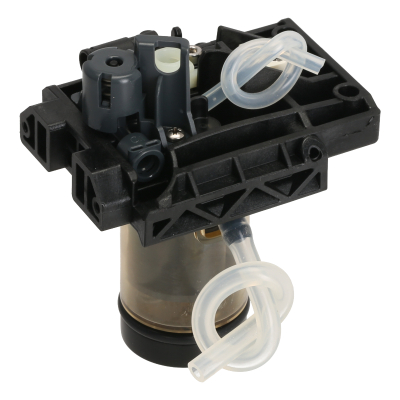

Grundsätzlich passt jeder ECAM-Brühkolben, wenn man die Silikonschläuche behält.

Hier ein Angebot mit Schläuchen:

DeLonghi Brühkolben für ECAM Magnifica Evo / Magnifica Plus & weitere Ersatzteile zur Kaffeevollautomaten-Reparatur

Die ECAM-Maschinen sind vom Grundaufbau alle identisch. Mein Favorit für Videos zu DeLonghi ist der hier:

Reparaturanleitungen findet man zu Hauf bei Komtra.de oder juraprofi.de oder...

Grüße TeKa

Hallo David,

durch diesen Schlauch darf im Normalfall kein Wasser fließen. Über diesen wird durch das Sicherheitsventil Überdruck in die Kondensationskammer abgeführt.

Wird die Pumpe noch immer leiser?

Ist der Boiler durchgängig? Gerade am Ausgang treten bei mangelhafter Entkalkung Blockaden auf.

Grüße TeKa

Hallo Anja,

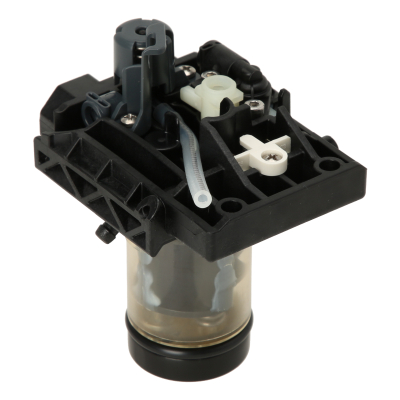

da ist der obere Brühkolben defekt, genauer das mechanische Umschaltventil. Ist bei diesem "Billig"-Typ leider immer der Fall bei häufigem Bezug von Milchschaum.

Der obere Brühkolben muss ausgetauscht werden.

Grüße TeKa

Danke für die Rückmeldung, war es der Triac oder eines der Relais?

Hallo Jörg,

Quote from Joerg82

In dem ersten verlinkten Video scheibt er bei 4:35 "the tongue and groove must interlock". Das verstehe ich nicht, was er damit meint und warum diese Position wichtig ist. Scheint zwar geklappt zu haben, aber vielleicht kann das noch jemand erklären.

Dann passiert genau das, was bei der Maschine passiert ist!

Der Rührarm drückt den Mahlkegel nach unten auf das Kunststoffrad gegen die Überlastsicherung. Wenn die beiden "Zungen" nicht in die passenden Nuten (groove) liegen, oder wenn die Befestigungsschraube nicht fest genug angezogen ist, dann wird der Mahlkegel nicht tief genug gedrückt.

Damit die Kugeln der Überlastsicherung so weit heraus kommen konnten musste der Spalt zwischen Kunststoffrad und Mahlkegel sehr groß sein!

Weiter stimmt dann überhaupt keine Einstellung des Mahlwerks mehr, natürlich auch nicht die Grundpositon.

Grüße TeKa

Hallo,

Für Technikinteresserte und alle Fehlersuchende zum besseren Verständnis hier eine Funktionsbeschreibung des Flowmeters (Wassermengenzähler), das in den meisten Kaffeevollautomaten (vieler Hersteller) verwendet wird.

Durch eine 1,2 mm Düsenbohrung am Einlass des Flowmeter wird das Turbinenrad bei Wasserfluss in Bewegung versetzt.

Oben auf dem Turbinenrad sitzen zwei um 180° versetzte Magnete. Diese lösen an einem Hallsensor im Gehäusedeckel bei Vorbeifahren einen Impuls aus.

Eventuell handelt es sich um eine "latched" also speichernden Hallsensor, dann müssen die beiden Magnete unterschiedliche Magnetpole aufweisen. Es braucht also immer den Wechsel von Süd- zu Nordpol und umgkehrt um das Ausgangssignal des Hallsensors von z.B. 5 Volt-High-Signal auf 0 Volt-Lo-Signal.

Die Anzahl der High-Low-Wechsel steht dann im direkten Verhältnis zur Wassermenge.

Grüße TeKa

Hallo,

Fehler bei der Schaumproduktion können mehrere Ursachen haben. Bei der Fehlersuche ist ein systematisches Vorgehen wichtig.

Ich würde in dieser Reihenfolge arbeiten:

1. Dichtungen an der Kupplung zum Milchaufschäumer auf Beschädigungen, Abnutzung und Verhärtung kontrollieren und ggf. austauschen.

2. Dünne Bohrung zentral von vorne in der Kupplung auf Verschmutzung kontrollieren.

3. Ansaugrohr im Milchaufschäumer auf Beschädigungen z.B. Risse kontrollieren, dadurch wird Falschluft gesogen. Dadurch sinkt der Ansaugunterdruck im Schlauch.

4. Die 318 °C Temperatursicherungen altern und öffnen dann bereits bei niedrigerer Temperatur. Der Dampfboiler erreicht dann die für eine Dampfproduktion erforderliche Temperatur von ca. 140 °C nicht mehr. Laut einem Hinweis von Blacksheep sieht man bei geöffneter Maschine und abgedunkelter Umgebung bei Abschaltung einen Schaltfunken an den Temperatursicherungen. Mit Messgerät wären bei Unterbrechung durch die Temperatursicherung an dieser ca. 230 V AC messbar. Es sind zwei dieser Temperatursicherungen verbaut, beide sollten erneuert werden.

5. Durch Verkalkung des Dampfboilers ist der Wärmeübergang und damit die Dampfproduktion schlechter.

6. Defekt an einem Magnetventil. Bei den ECAM-Maschinen gibt es verschiedene Konstruktionen mit unterschiedlichen Wasserwegen mit 1 bis 3 Magnetventilen. Es würde den Rahmen dieses Beitrags sprengen, alle Varianten zu beschreiben. Für eine Diagnose ist der genaue Typ der Maschine unbedingt erforderlich!

7. Über viele Jahre Betrieb kann es zu Verformungen an der Kupplung zum Milchaufschäumer kommen, dann muss dieser gegen einen neuen aus einem anderen Material ausgetauscht werden. Das Forenmitglied Heini-22 hat schon einiges mehr an Reparaturerfahrung, er empfiehlt bei Problemen mit dem Milchaufschäumer grundsätzlich den Austausch der Kupplung.

Grüße TeKa

Hallo,

Fehler bei der Schaumproduktion können mehrere Ursachen haben. Bei der Fehlersuche ist ein systematisches Vorgehen wichtig.

Ich würde in dieser Reihenfolge arbeiten:

1. Dichtungen an der Kupplung zum Milchaufschäumer auf Beschädigungen, Abnutzung und Verhärtung kontrollieren und ggf. austauschen.

2. Dünne Bohrung zentral von vorne in der Kupplung auf Verschmutzung kontrollieren.

3. Bohrung unten in der Engstelle an der Kupplung auf Verschmutzung kontrollieren.

4. Die 318 °C Temperatursicherungen altern und öffnen dann bereits bei niedrigerer Temperatur. Der Dampfboiler erreicht dann die für eine Dampfproduktion erforderliche Temperatur von ca. 140 °C nicht mehr. Laut einem Hinweis von Blacksheep sieht man bei geöffneter Maschine und abgedunkelter Umgebung bei Abschaltung einen Schaltfunken an den Temperatursicherungen. Mit Messgerät wären bei Unterbrechung durch die Temperatursicherung an dieser ca. 230 V AC messbar. Es sind zwei dieser Temperatursicherungen verbaut, beide sollten erneuert werden. HINWEIS: Es gibt ESAM älterer Generationen, die die Temperatur des Dampfboilers nicht über die Leistungselektronik regeln! Diese erkennt man am fehlenden NTC-Temperaturfühler am Dampfboiler. Bei diesen Maschinen sind zwei UNTERSCHIEDLICHE Temperatursicherungen verbaut. Eine ist die oben angesprochene Temperatursicherung. Die zweite sieht fast genauso aus, ist aber ein Bimetall-Temperaturschalter, der die Temperatur des Dampfboilers "mechanisch" auf ca. 145 °C regelt.

5. Durch Verkalkung des Dampfboilers ist der Wärmeübergang und damit die Dampfproduktion schlechter.

6. Hinteres Magnetventil am Dampfboiler schließt nicht mehr zuverlässig. Dies erkennt man daran, dass während des Aufschäumens oben am durchsichtigen dicken Silikonschlauch zur Kondensationskammer Wasser / Dampf austritt.

7. Über viele Jahre Betrieb kann es zu Verformungen an der Kupplung zum Milchaufschäumer kommen, dann muss dieser gegen einen neuen aus einem anderen Material ausgetauscht werden. Das Forenmitglied Heini-22 hat schon einiges mehr an Reparaturerfahrung, er empfiehlt bei Problemen mit dem Milchaufschäumer grundsätzlich den Austausch der Kupplung.

Grüße TeKa

Hallo Davesen,

wird die Pumpe leiser, dann liegt eine Blockade des Wasserweges vor.

Für den Aufbau der Maschine brauchen wir den genauen Typ, der steht unten auf dem Boden der Maschine.

Sehr wahrscheinlich ist das federbelastete Ventil im oberen Brühkolben total verkalkt, dann sind auch die Dichtungen darunter hinüber.

Deshalb muss bei den ESAM die Entkalkung des oberen Brühkolben immer manuell gemacht werden:

Thread

Entkalkung des oberen Brühkolbens - zusätzlich zum Standardentkalkungsprogramm empfohlen

Hallo DeLonghi-User !
Bei den Delonghis ( und den baugleichen AEG CS , CG Serien bzw. Philips HD Serien) verkalkt ,obwohl immer mit dem automatischen Entkalkerprogramm entkalkt wurde, ganz gerne der obere Brühkolben, da durch diesen durch das automatische Entkalkungsporgramm keine Entkalkerflüssigkeit läuft.
Deshalb empfehle ich euch zusätzlich zum Standardentkalkungsporgramm auch die Entkalkung des oberen Brühkolbens wie folgt durchzuführen :
1. Füllt das Wasser - Entkalkergemisch in den…

hannesrd

September 9, 2008 at 11:31 PM

Es ist also zumindest eine Revision des oberen Brühkolben fällig. Dabei gleich folgendes mitmachen:

Reinigen des schwarzen dicken Druckentlastungsschlauches links am oberen Brühkolben zur Expansionskammer. Eine Verstopfung kann auch zu dem beschriebenen Fehlerbild führen.

Mahlwerk reinigen.

Antriebsmutterspiel kontrollieren, bei zu viel Spiel austauschen, ansonsten reinigen und dünn neu schmieren.

Alle Dichtungen neu.

Wenn die Maschine älter als 10 Jahre ist, Pumpe überholen.

Entkalker auf Amidosulvon-Basis.

Grüße TeKa

Durch eine 1,2 mm Düsenbohrung wird das Turbinenrad bei Wasserfluss in Bewegung versetzt.

Oben auf dem Turbinenrad sitzen zwei Magnete, diese lösen an einem Hallsensor im Gehäusedeckel bei Vorbeifahren einen Impuls aus.

Eventuell handelt es sich um eine "latched" also speichernden Hallsensor, dann müssen die beiden Magnete unterschiedliche Magnetpole aufweisen. Es braucht also immer den Wechsel von Süd- zu Nordpol und umgkehrt um das Ausgangssignal des Hallsensors von z.B. 5 Volt-High-Signal auf 0 Volt-Lo-Signal.

Die Anzahl der High-Low-Wechsel steht dann im direkten Verhältnis zur Wassermenge.

Mit dem Schaltplan im Saeco-Support-Forum könntest Du die Spannung am Prozessor messen, die vom Poti kommt. Das riecht irgendwie nach Signalweg.

Warum soll eigentlich der Testmodus aufgerufen werden?

Wir wissen tatsächlich noch nicht konkret, was das Problem an der Maschine ist.

Wenn die Maschine anzeigt, dass die Serviceklappe offen ist, dann wird der Endschalter nicht betätigt. Dieser wird über eine Kunststoffnase oben an der Tür bedrückt. Wenn diese Nase gebrochen oder verbogen ist, dann schalt der Endschalter nicht.

Dieser Endschalter unterbricht den Antriebsmotorstromkreis und verhindert, dass die Pumpe eingeschaltet wird.

Wir liefern hier kostenlosen und fachlich gute Unterstützung und das in unserer Freizeit. Ich finde es übrigens respektlos uns Ratgebenden gegenüber, wenn nur in Dreiwortsätzen geantwortet gibt. Eine genau Fehlerbeschreibung ist das mindeste, was wir hier erwarten können.

Grüße TeKa

Was heißt "Geht gar nichts!!!"

Kann der Test-Modus aufgerufen werden?

Hallo,

Fehler bei der Schaumproduktion können mehrere Ursachen haben. Bei der Fehlersuche ist ein systematisches Vorgehen wichtig.

Ich würde in dieser Reihenfolge arbeiten:

1. Dichtungen an der Kupplung zum Milchaufschäumer auf Beschädigungen, Abnutzung und Verhärtung kontrollieren und ggf. austauschen.

2. Dünne Bohrung zentral von vorne in der Kupplung auf Verschmutzung kontrollieren.

3. Bohrung unten in der Engstelle an der Kupplung auf Verschmutzung kontrollieren.

4. Die 318 °C Temperatursicherungen altern und öffnen dann bereits bei niedrigerer Temperatur. Der Dampfboiler erreicht dann die für eine Dampfproduktion erforderliche Temperatur von ca. 140 °C nicht mehr. Laut einem Hinweis von Blacksheep sieht man bei geöffneter Maschine und abgedunkelter Umgebung bei Abschaltung einen Schaltfunken an den Temperatursicherungen. Mit Messgerät wären bei Unterbrechung durch die Temperatursicherung an dieser ca. 230 V AC messbar. Es sind zwei dieser Temperatursicherungen verbaut, beide sollten erneuert werden. HINWEIS: Es gibt ESAM älterer Generationen, die die Temperatur des Dampfboilers nicht über die Leistungselektronik regeln! Diese erkennt man am fehlenden NTC-Temperaturfühler am Dampfboiler. Bei diesen Maschinen sind zwei UNTERSCHIEDLICHE Temperatursicherungen verbaut. Eine ist die oben angesprochene Temperatursicherung. Die sieht fast genauso aus, ist aber ein Bimetall-Temperaturschalter, der die Temperatur des Dampfboilers "mechanisch" regelt.

5. Durch Verkalkung des Dampfboilers ist der Wärmeübergang und damit die Dampfproduktion schlechter.

6. Hinteres Magnetventil am Dampfboiler schließt nicht mehr zuverlässig. Dies erkennt man daran, dass während des Aufschäumens oben am durchsichtigen dicken Silikonschlauch zur Kondensationskammer Wasser / Dampf austritt.

7. Über viele Jahre Betrieb kann es zu Verformungen an der Kupplung zum Milchaufschäumer kommen, dann muss dieser gegen einen neuen aus einem anderen Material ausgetauscht werden. Das Forenmitglied Heini-22 hat schon einiges mehr an Reparaturerfahrung, er empfiehlt bei Problemen mit dem Milchaufschäumer grundsätzlich den Austausch der Kupplung.

Grüße TeKa

Bitte die Frage von Peter beantworten! Wurde der schwarze Druckentlastungsschlauch links am oberen Brühkolben nach vorne zur Kondensationskammer auf Durchgängigkeit geprüft und gereinigt?

Die Probleme mit erhöhter Reibung gibt es auch bei den neueren schwarzen O-Ringen für die Brüheinheit. Bei ECAMs hatte ich zwei sehr seltsame Fehlerbilder, die von diesen Dichtungen verursacht wurden.

Wenn die Innenwand der Brüheinheit nicht mehr glänzt und rauh ist, dann schleife ich dies mit 1000er-Nassschleifpapier nach. Danach bewegt sich die Brüheinheit - bei mir - wieder gleichmäßiger und leichtgängiger.

Grüße TeKa

Hallo,

ich hatte mal ein klebendes Relais für den Antriebsmotor. Das hört sich genauso an.

Wenn noch eine alte oder defekte Platine vorhanden ist, dann können die Relais von dieser verwendet werden,

Bitte messen, ob der Triac für die Ansteuerung des Antriebsmotors nicht dauerhaft leitet. Dieser schaltet den Antriebsmotor ein und aus. Die Richtungsumschaltung wird über die Relais gemacht.

Grüße TeKa

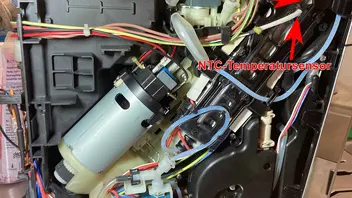

Die Anschlußstücke (Raccords) sind bei den kompletten Thermoblöcken immer dabei. Genauso wie neue NTC-Temperaturfühler, oberer Endschalter, usw...

Was aber vorher überprüft werden sollte, sind die vier Halteschrauben für den kompletten Thermoblock.

Wenn diese zu stark verrostet sind, dann lassen sich diese sehr schwerlösen.

Ist zudem noch günstiger

Wer häufiger Maschinen revidiert:

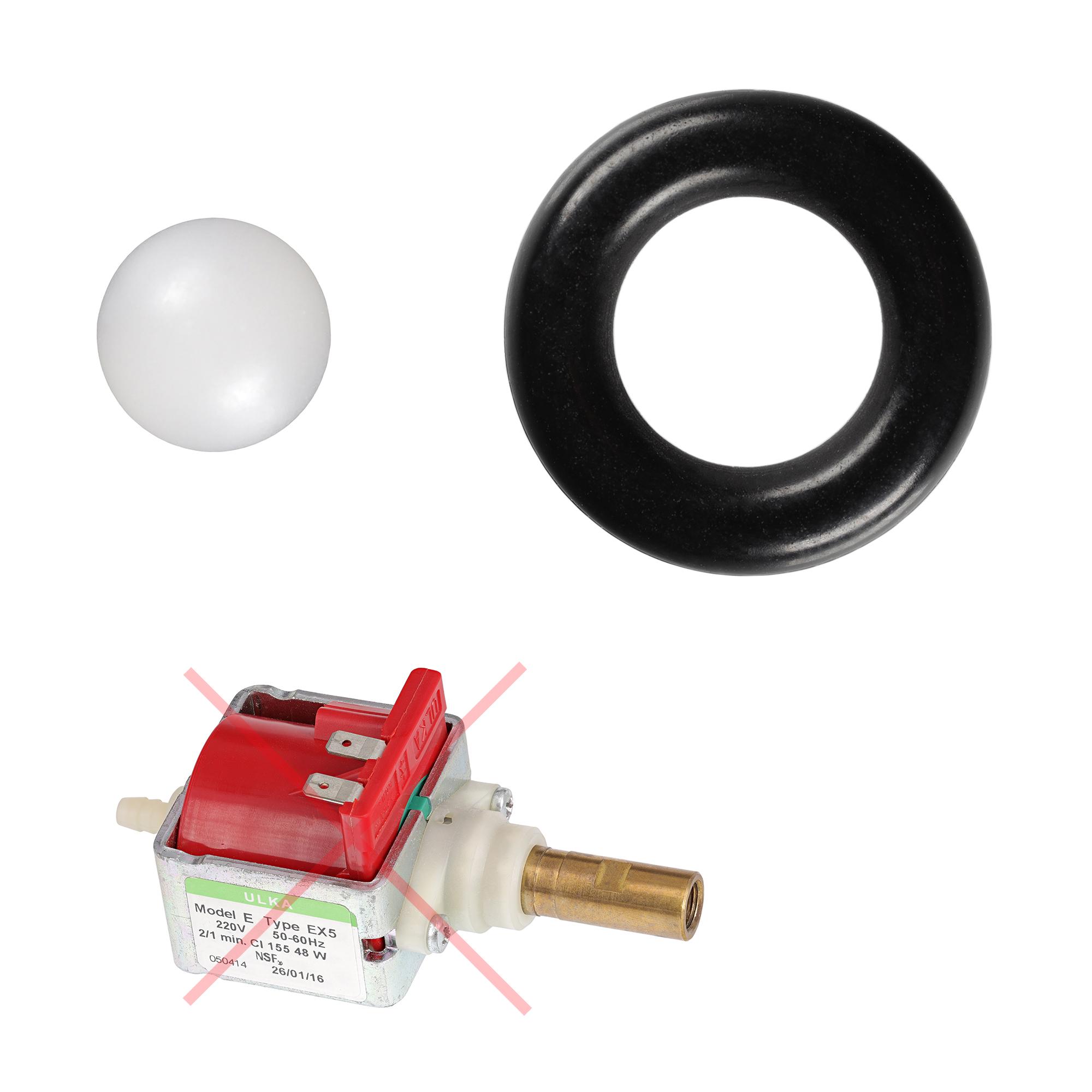

Wartungssatz/ Rep.-Kit für Ulka Vibrationspumpen Set-8

Der O-Ring & die Kugel befinden sich vorne am Kolben der Vibrationspumpe. Die Kugel stößt deshalb immer gegen die Dichtung. Dies führt nach einiger Zeit zu…

snapworld-kaffee.de

Für einmalige Wartung:

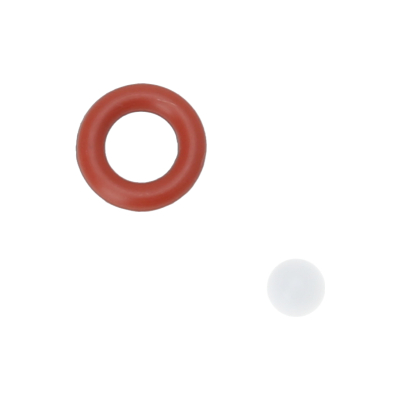

Wartungsset Ulka EP5GW Pumpe DeLonghi ECAM und ETAM

Kugel und Dichtung im Set für die Ulka EP5GW Pumpe von DeLonghi ECAM und ETAM Kaffeevollautomat ✔ Schneller & zuverlässiger Versand DHL

www.juraprofi.de

Suchbegriffe:

ULKA EP5 wartungsset

Das Internet ist etwas sehr hilfreiches, wenn man es nicht für allen möglichen Unsinn missbraucht.

Guten Morgen JeBu,

willkommen im Forum.

Die Funktionsanzeige für das Poti im Testmode ist sehr grob. Durch den Pumpenlauf können auch die Vibrationen bei einem defekten Poti zu Aussetzern führen. Ich würde versuchsweise das Poti austauschen.

Die beiden Platinen auf Korrosion oder Verschmutzung kontrollieren. Kontakte zwischen den Platinen kontrollieren.

Bei Frostschäden sind auch die Raccords am Boiler sehr empfindlich auf Risse. Diese können auch noch nach einiger Zeit auftreten. Deshalb würde ich vorsichtshalber einen Austausch empfehlen.

Grüße TeKa
