Esam 5400S, Wasser kommt gleichzeitig aus Heißwasser- und Kaffeeauslauf

th59 · 17. Februar 2015, 19:40

Hallo liebe Mitglieder,

ich finde das Thema nicht mehr, dort wurde das Problem schon mal beschrieben. Ich glaube bei einer Esam 6600. Sie klang wie Darth Vader und wurde entkalkt. Dann Problem wie oben geschildert. Dort war es - glaube ich - das Solenoidventil. Habe bevor ich anfange, das Ventil auszubauen, vorsichtshalber den Durchgangswiderstand gemessen: 2,35 kOhm. Könnte es auch was anderes sein?
Danke im Voraus.

Thomas

michael2 · 17. Februar 2015, 19:48

Ist das Problem bei Heißwasser- oder Kaffeebezug?

th59 · 17. Februar 2015, 19:54

Das Problemtritt bei Kaffeebezug auf. Heißwasser mache ich nie.

michael2 · 17. Februar 2015, 19:57

Dann sollte ein O-Ring am Steigrohr des oberen Brühkolbens defekt/undicht sein und das Magnetventil hängen/undicht sein.

th59 · 17. Februar 2015, 21:04

Tut mir leid, ich stehe erst am Anfang der Beschäftigung mit der Maschine und muss blöd fragen: wie mach ich weiter, gibt es eine Anleitung im Forum?

michael2 · 17. Februar 2015, 21:59

Anleitungen findest du unter Downloads, Delonghi.

Ich würde zuerst das hintere Ventil zerlegen und die Teile ohne Spule in Entkalker legen. Lass die beiden Raccords dran. Die brechen beim aufdrehen gerne ab.
Schau ob im Metallteil im Innern neben dem kleinen Loch in der Mitte eine Auswaschung zu sehen ist. Da würde dann das Wasser neben dem Kolben vorbeilaufen.

th59 · 18. Februar 2015, 20:12

Hallo guten Abend,
das hintere Ventil habe ich ausgebaut, die beiden Raccords sehen überhaupt nicht verkalkt aus. Der mit den beiden Abgängen ließ sich auch ganz leicht abdrehen, das Metallteil sieht auf dieser Seite im Inneren makellos aus. Was ich vergessen habe, wenn das Wasser gleichzeitig kam, kam aus dem Heißwasser deutlich mehr Wasser. Das Ventil sitzt auf einer Art Halbschale unter der sich eine Art Pumpe befindet, was ist das für ein Teil.

Danke für die letzten Infos.

Gruß Thomas

michael2 · 18. Februar 2015, 20:15

th59 schrieb:

Das Ventil sitzt auf einer Art Halbschale unter der sich eine Art Pumpe befindet

Bild?

Die Raccords sind uninteressant. Wichtig ist der Bereich den ich mit Pfeil gekennzeichnet habe. Da kann es Auswaschungen geben.
Dein Ventil sieht etwas anders aus.

th59 · 18. Februar 2015, 20:23

Tut mir leid, bin nicht nur bei Kaffeemaschinen ein blutiger Anfänger, wie krieg ich das Bild hochgeladen?

michael2 · 18. Februar 2015, 20:27

Erweiterte Antwort, Dateianhänge, Hochladen, max. 1,5 MB.

th59 · 18. Februar 2015, 21:04

Kann ich das Ventil noch weiter zerlegen?

michael2 · 18. Februar 2015, 21:14

th59 schrieb:

Kann ich das Ventil noch weiter zerlegen?

Ja, den Teil unter dem Gewinde mit einer Bumbewasserzang greifen und aufdrehen. Da ist eine Feder und ein Kolben drin. Das Innere könnte verkalkt sein und klemmen.

th59 · 18. Februar 2015, 21:46

Hab`s probiert. Der Stift sitzt so fest, da mache ich eher den Stift kaputt, als dass es aufgeht. Entkalke mal über Nacht und baue es dann wieder ein. Aber erst am Wochenende. Melde mich dann wieder. Danke.

michael2 · 19. Februar 2015, 03:57

Der Kolben sollte nur eingelegt sein. Wenn der klemmt, Ventil wechseln.

Stefan · 19. Februar 2015, 05:10

Da das hintere Magnetventil ein 2 Wegeventil ist, sollte die 5400 noch ein weiteres Ventil vorne im Bedienteil haben. Schau dort mal nach.

th59 · 19. Februar 2015, 07:38

Hab's gesehen sitzt hinter Bedienungsblende. Wenn ich schon zum Service fahre, soll ich das gleich mitwechseln?

Stefan · 19. Februar 2015, 08:36

Ziemlich sicher liegt es an dem vorderen. In deiner Maschine wird das hintere Magnetventil nur zum entlasten der Leitung genommen. Das vordere sperrt den Dampfhahn, also sollte das undicht sein.

th59 · 21. Februar 2015, 15:09

Hallo Michael, hallo Stefan,

erst mal vielen Dank. Meine Maschine läuft wieder. Es war das vordere Ventil.

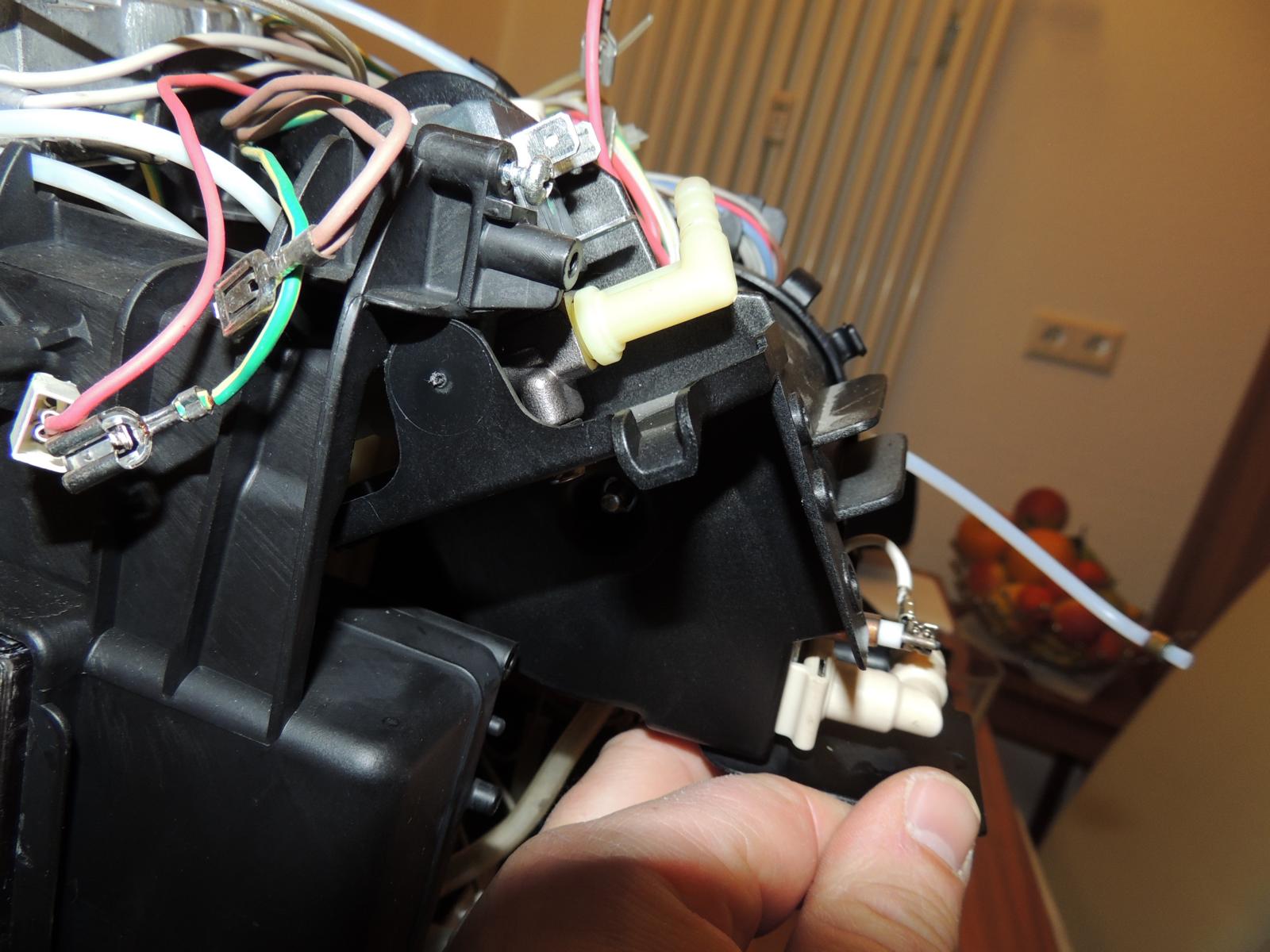

Jetzt noch zwei Fragen: Was ist das Teil, das ich unter fotografiert habe, auf dem das hintere Ventil sitzt. Und zweite Frage: Die Ventile, die in meiner Maschine verbaut sind gibt es nicht mehr in der Form. Unten ist inzwischen alles Plastik, die Raccorde haben sich deutlich geändert, vorne ist das kein Problem, hinten gibt es aber nicht mehr den Doppelanschluss (s.o.). Der Techniker war nicht da und im Laden konnte man mir das nicht erklären. Braucht man für hinten inzwischen ein Dreiwegeraccord? Zum Glück war das alte noch o.k.

Gruß Thomas

michael2 · 21. Februar 2015, 16:12

Das müsste die Heizung sein. Die neueren EX Modelle haben da die Heizung.
Welches Kunststoffventil da dann reingehört weiß ich auch nicht.

Stefan · 21. Februar 2015, 16:23

Art.-Nr.: 5313218351 ist der Doppelraccord für das neue 2-Wegeventil.
