Saeco Exprelia Funktionsventil

  • Saeco Exprelia Funktionsventil

    Wenn an der linken Seite mittig bei einer Saeco Exprelia Wassser hervor kommt,
    könnte wie hier gezeigt das Funktionsventil undicht sein.
    Das Wasser tropft herab, fliesst an der Magnetspule entlang & direkt in die Kontakte der Messturbine.
    Hier kam dann auch mal Fehler E05.
    Nach Trocknung der Messturbine und Kontaktspraygabe kam die Fehlermeldung nicht mehr.
    Bilder

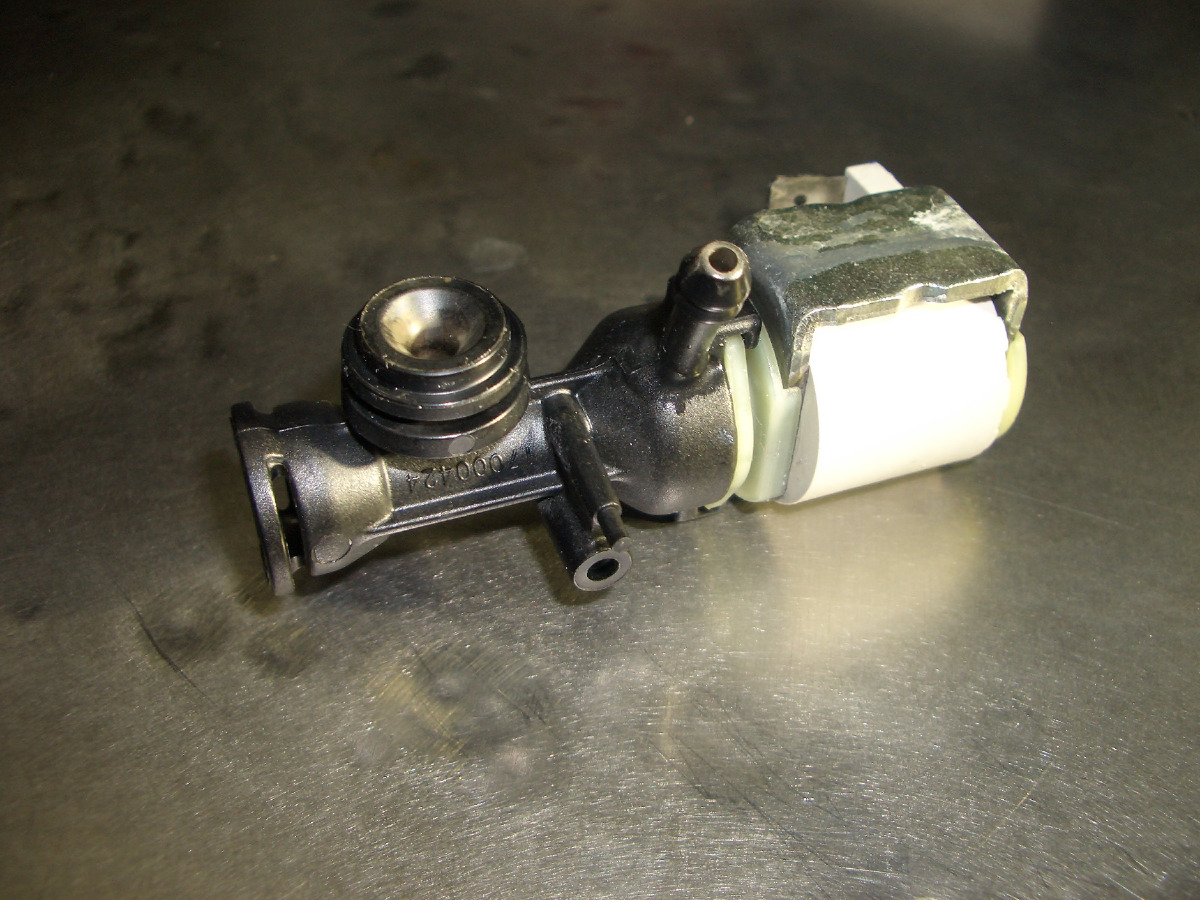

    • Saeco Exprelia (24).JPG

      379,09 kB, 1.200×900, 2.870 mal angesehen

    • Saeco Exprelia (26).JPG

      459,11 kB, 1.200×900, 2.582 mal angesehen

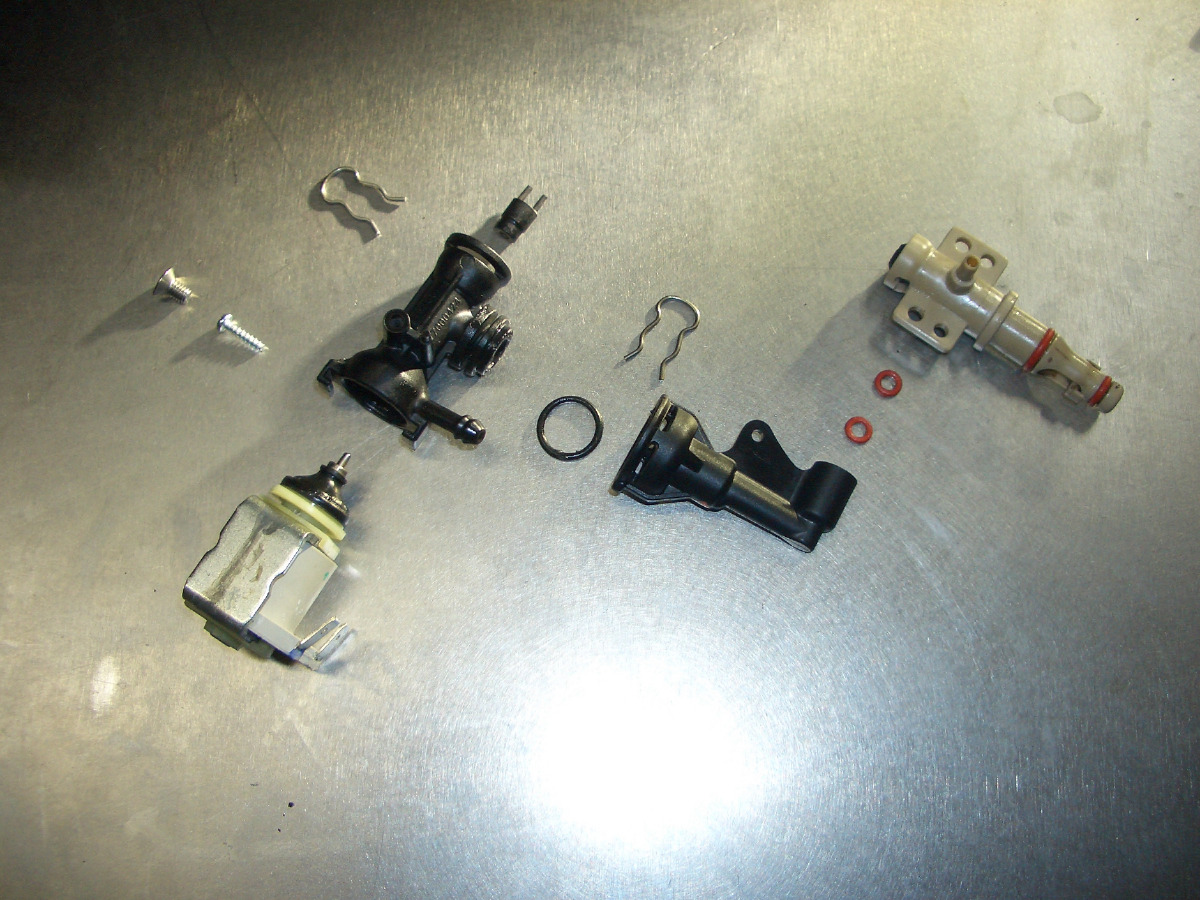

    • saeco Exprelia (28).JPG

      413,85 kB, 1.200×900, 6.597 mal angesehen
    Werbung

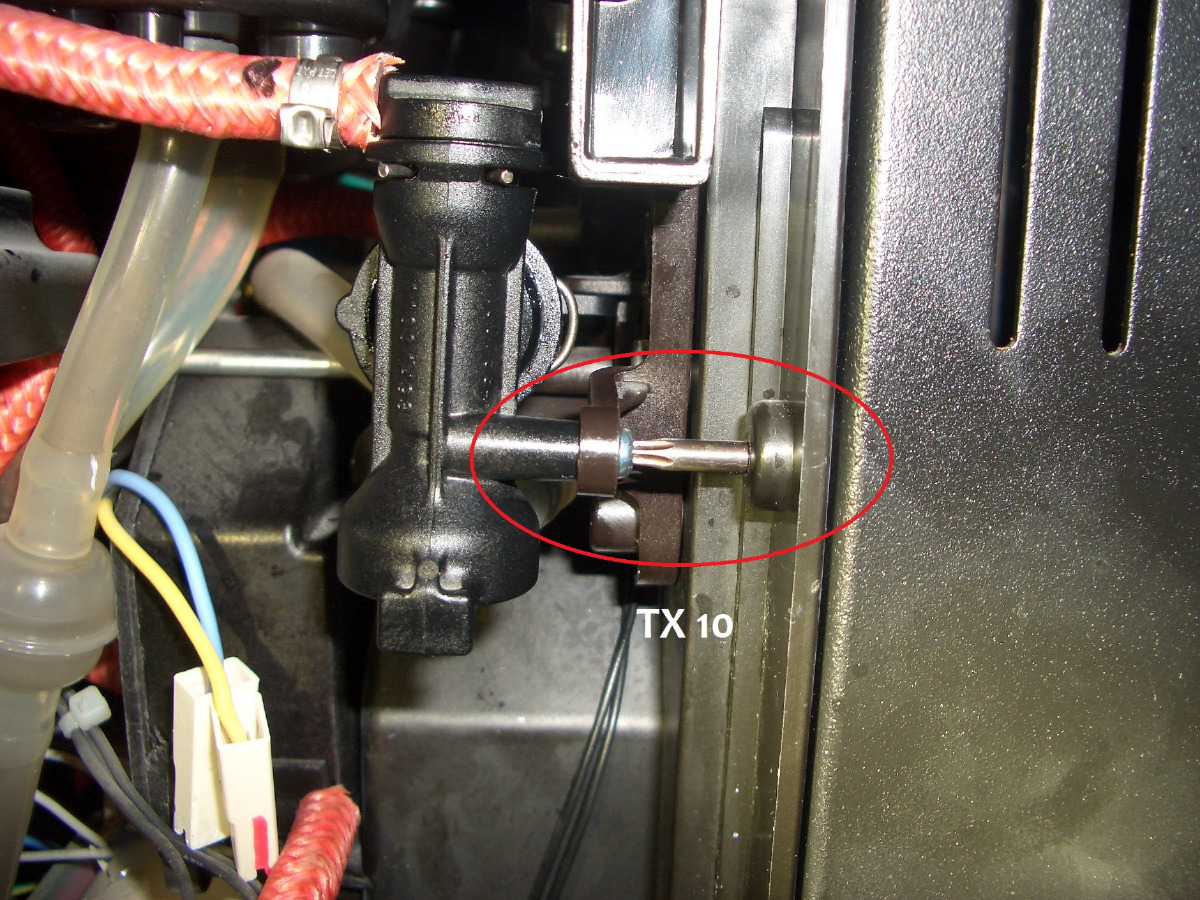

  • Das Ventil ist an zwei Stellen mit TX 10 Schrauben befestigt.
    Eine vorne, da ist eine "Blindschraube PH2" im Gehäuse, da kann man mit dem Schraubendreher durch.
    Beim Einbau die Schraube mit einer Spitz-Zange ran halten.
    Der Support hat eine Klammer aus Kunststoff, dort müssen die Schrauben NICHT heraus,
    sondern nur zur Hälfte ausgedreht werden, dann kann man es heraus schwenken.
    Hier Fotos von den Positionen der Schrauben:
    Bilder

    • saeco Exprelia Schrauben (1).JPG

      537,15 kB, 1.200×900, 2.237 mal angesehen

    • saeco Exprelia Schrauben (2).JPG

      337,7 kB, 1.200×900, 1.994 mal angesehen

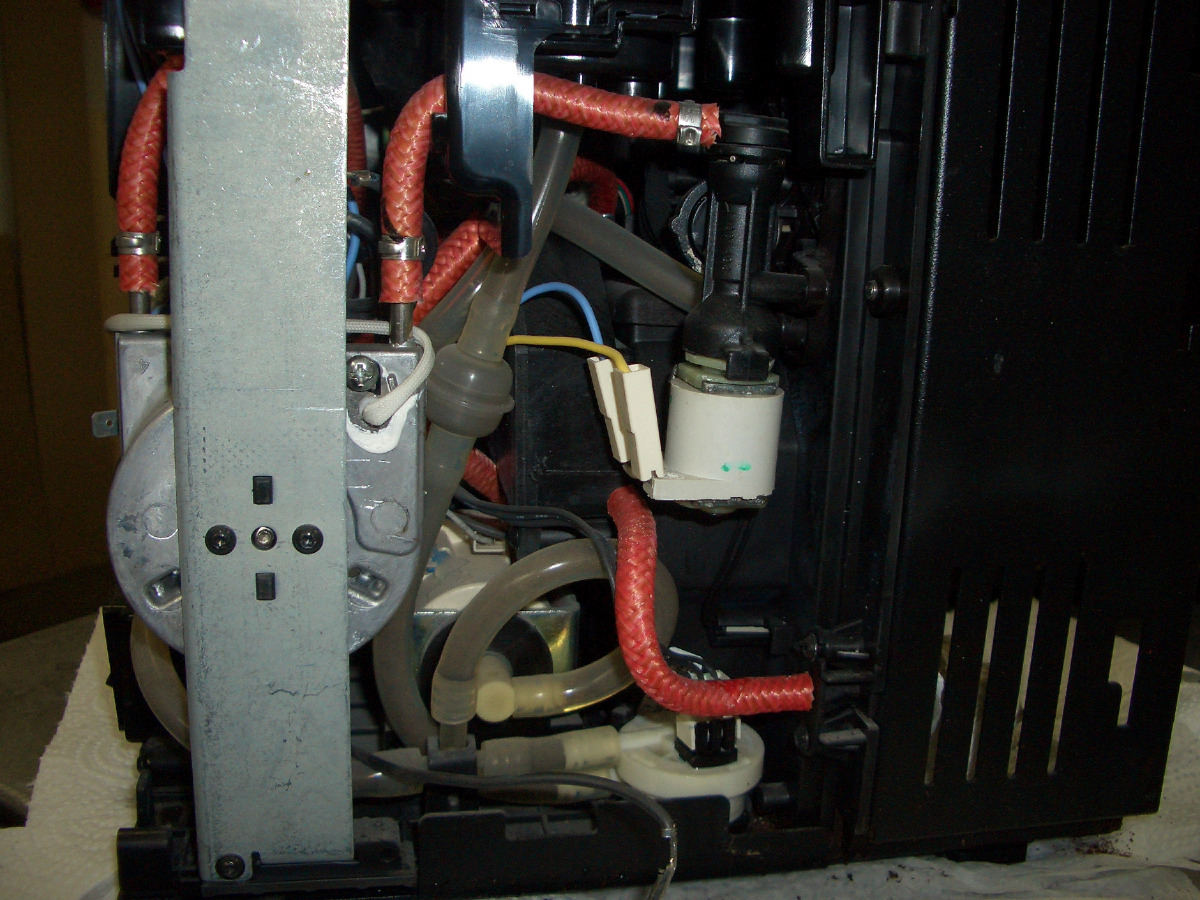

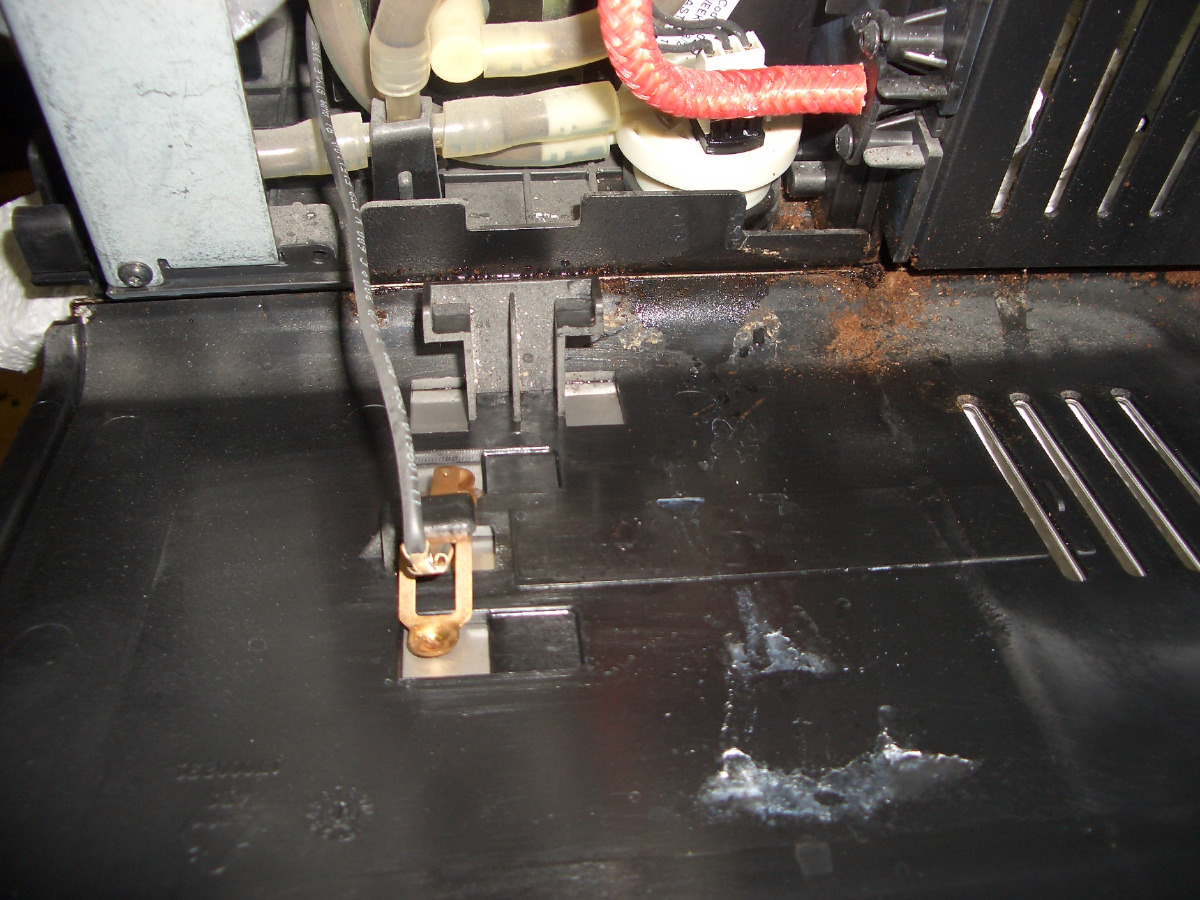

  • So sieht es aus,
    auf Bild 2 sieht man dass die Kontakte - der Stecker - von der Messturbine genau drunter sind.
    :1f609:
    Bilder

    • Saeco Exprelia (16).JPG

      407,77 kB, 1.200×900, 1.989 mal angesehen

    • Saeco Exprelia (17).JPG

      423,43 kB, 1.200×900, 1.872 mal angesehen

    • Saeco Exprelia (18).JPG

      324,9 kB, 1.200×900, 1.731 mal angesehen

    • Saeco Exprelia (22).JPG

      437,54 kB, 1.200×900, 3.358 mal angesehen

  • Ich habe es nun vier mal ausgebaut, geputzt, gedichtet und eingebaut;
    es bleibt undicht. Schrott. 7000 Tassen gesamt, hm.
    Also ein Neues bestellt.

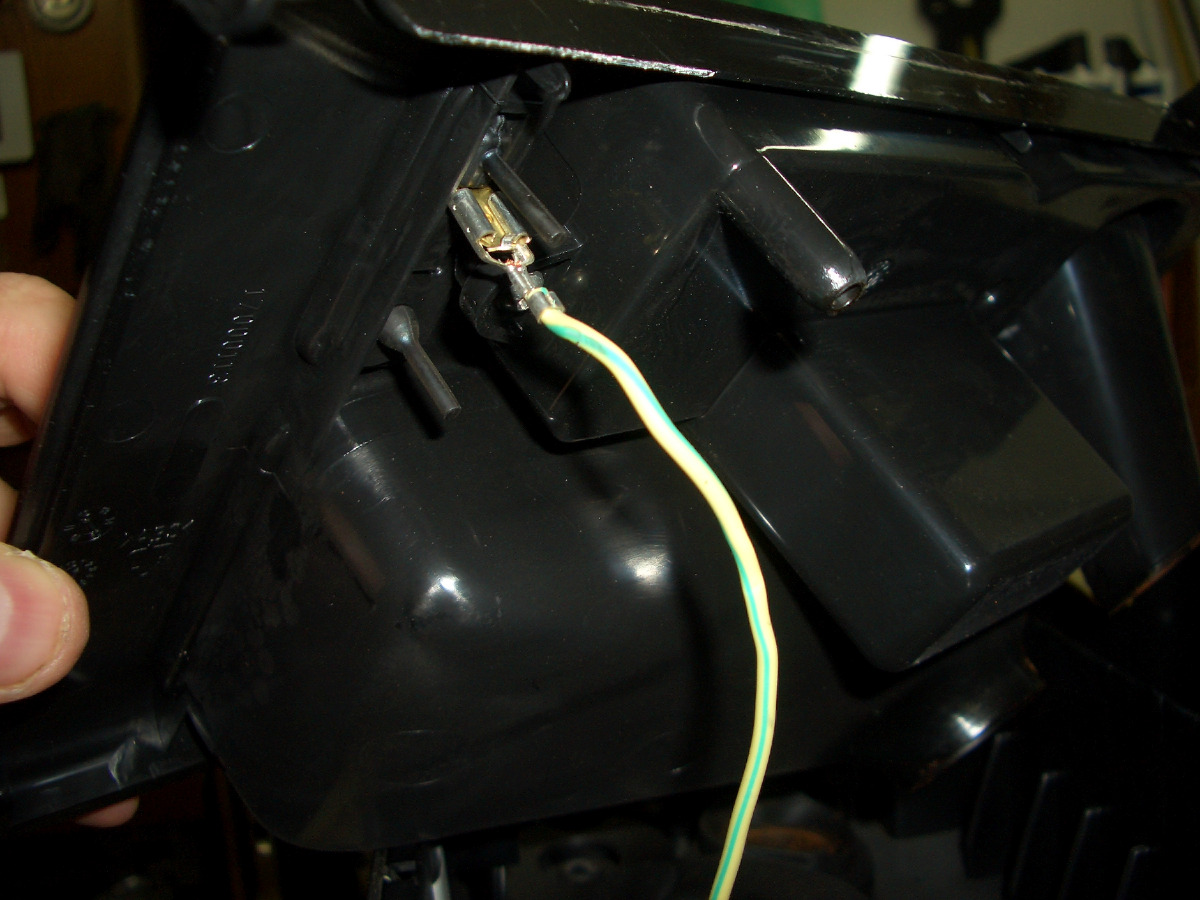

    Hier noch ein paar Bilder vom Chrom-Rahmen hinten,
    da sieht man wo die Schrauben sitzen,
    das muss zuerst ab weil man sonst nicht den Deckel abnehmen kann.
    - sowie die klipse vom Deckel, das war echt fummelig,
    aber wenn man weiss wo die Klipse sind geht es gut.
    Dann noch eine Schraube vorne und endlcih kann man die
    Seitenwnd abnehmen, ein langer Weg bis zum Ventil...
    So geht's dann aber ganz gut. :1f609:
    Bilder

    • Saeco Exprelia (7).JPG

      371,6 kB, 1.200×900, 1.536 mal angesehen

    • Saeco Exprelia (11).JPG

      304,56 kB, 1.200×900, 1.564 mal angesehen

    • Saeco Exprelia (13).JPG

      293,25 kB, 1.200×900, 1.871 mal angesehen

    • Saeco Exprelia (14).JPG

      355,06 kB, 1.200×900, 1.757 mal angesehen

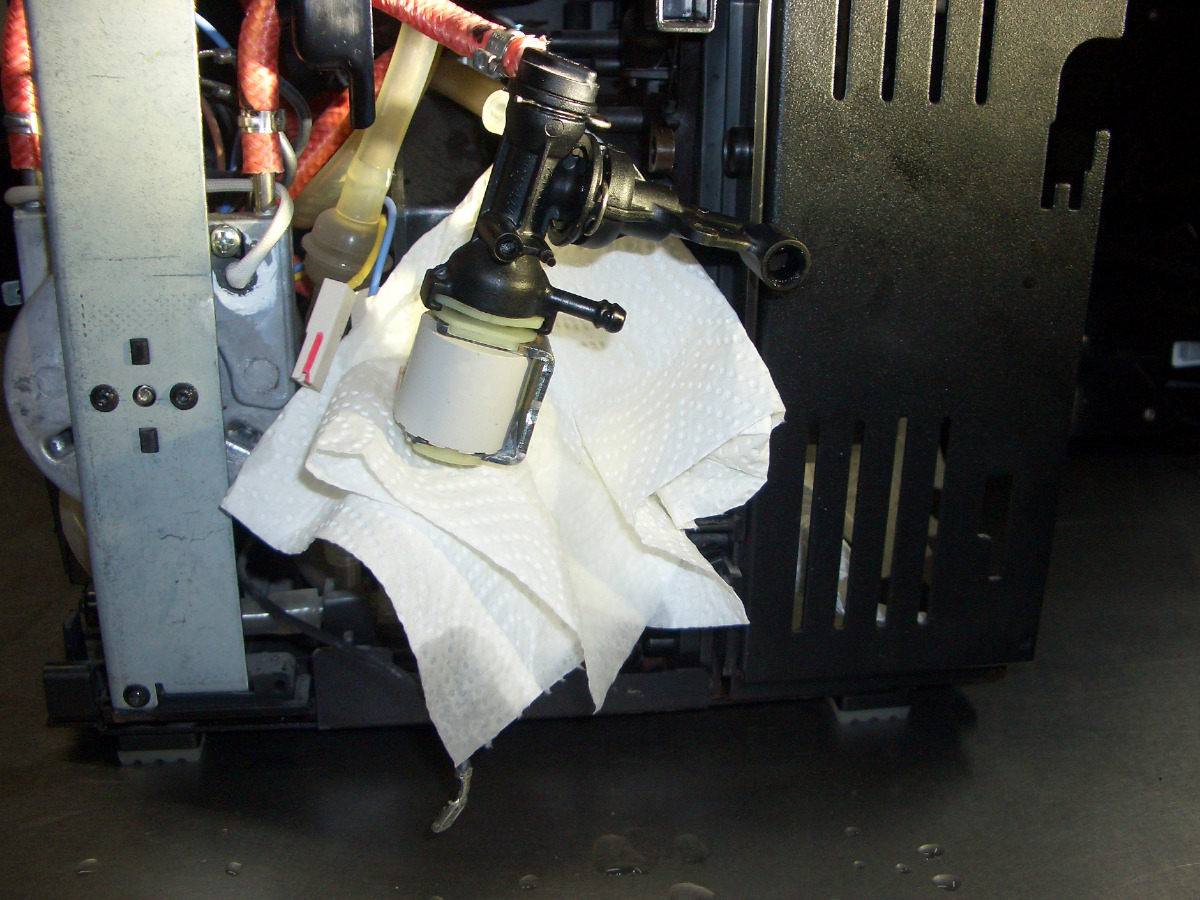

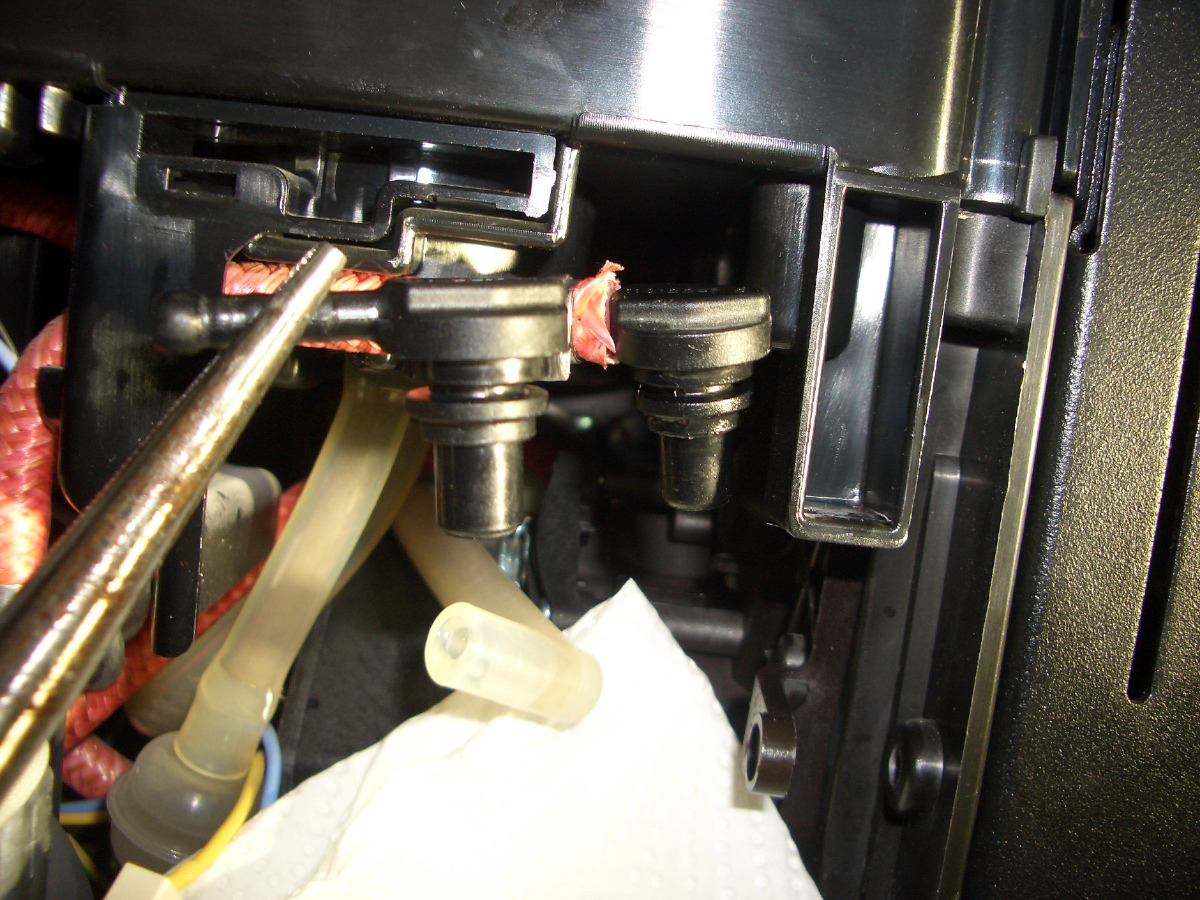

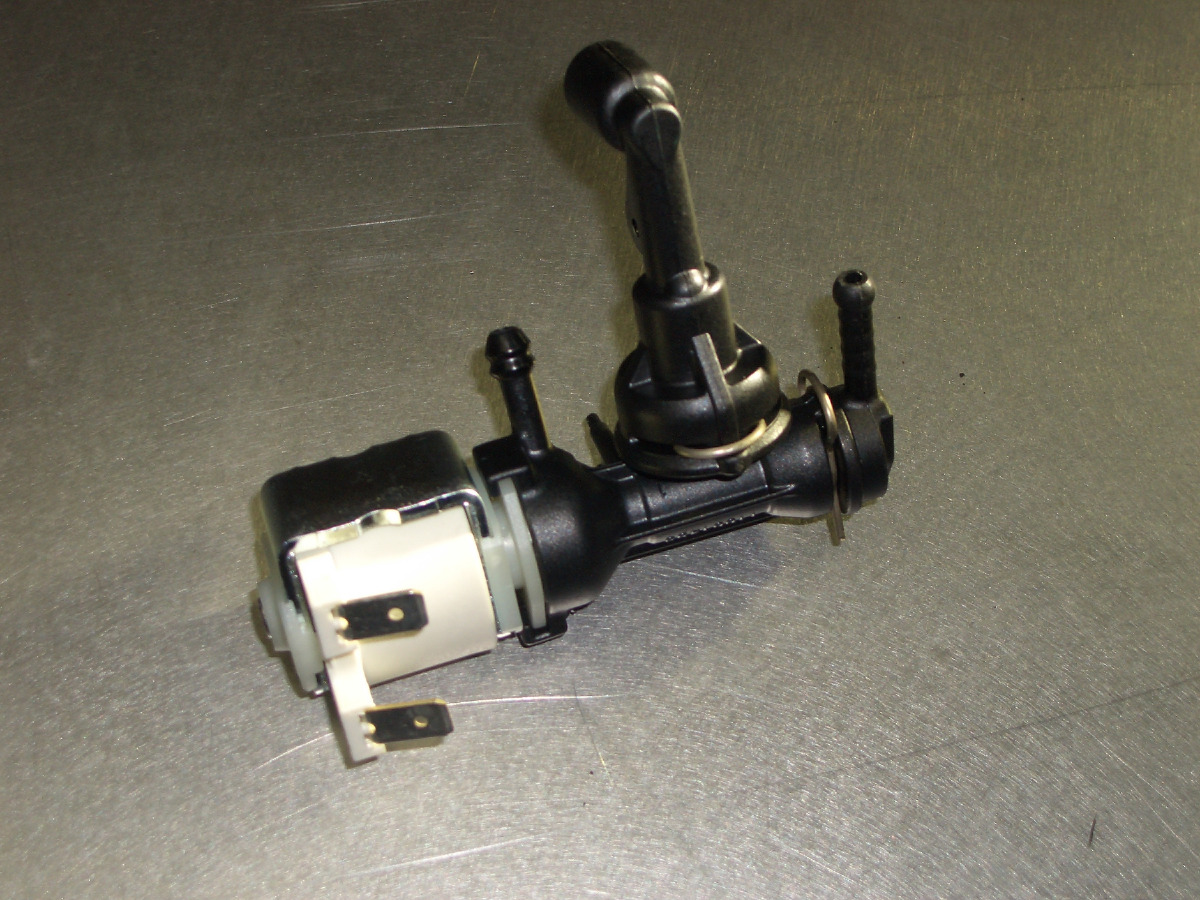

  • Neues Teil,
    hier noch ein paar Bilder vom Einbau.
    Etwas Küchenpapier hinlegen dass Restwasser aus dem Schlauch nihct ins Flowmeter tropft.
    Den oberen schlauch zuerst montieren und die Klammer einstecken.
    Bilder

    • Saeco Exprelia EL (1).JPG

      409,49 kB, 1.200×900, 1.577 mal angesehen

    • Saeco Exprelia EL (2).JPG

      413,47 kB, 1.200×900, 1.642 mal angesehen

    • Saeco Exprelia EL (3).JPG

      447,01 kB, 1.200×900, 2.102 mal angesehen

    • Saeco Exprelia EL (5).JPG

      394,98 kB, 1.200×900, 2.669 mal angesehen

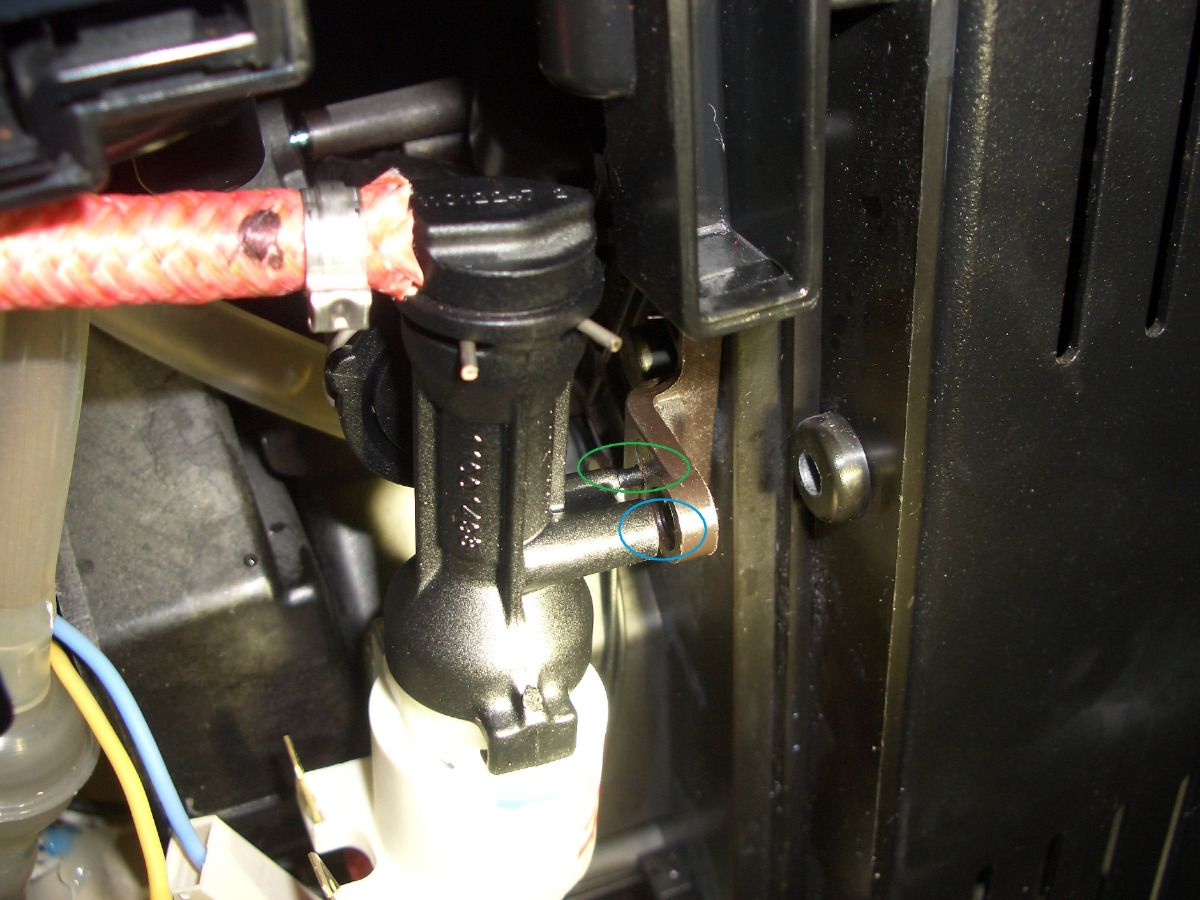

  • Dann das Ventil drehen und den ABwasserschaluch ran stecken.
    - da ist ein runder Kunststoffstift, der muss passen.

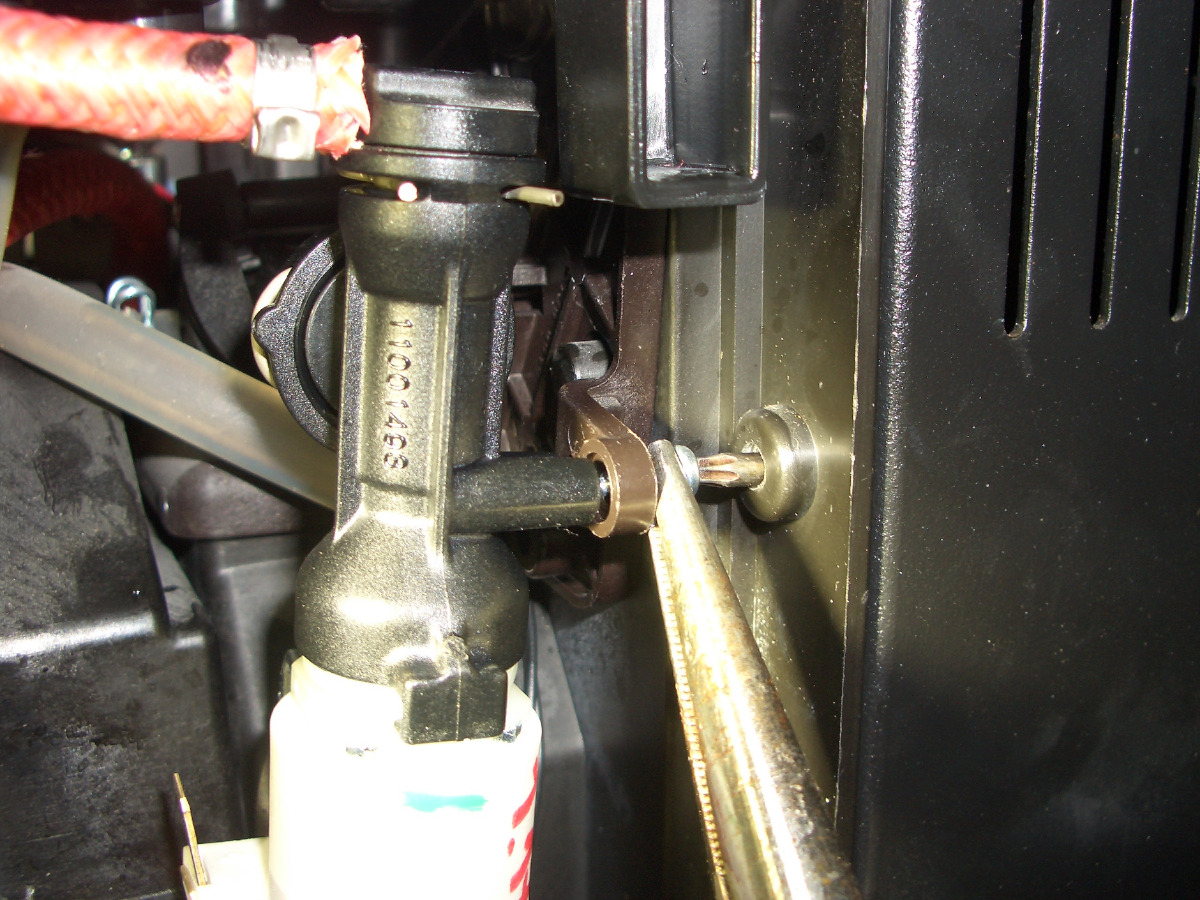

    Dann die vordere Schraube mit einer Spitz-Zange halten und erstmal nur halb rein drehen.
    Auch die hinteren Schrauben noch locker lassen, erst muss der Anschluss zum
    BG-Zapfen richtig sitzen.
    Bilder

    • Saeco Exprelia EL (6).JPG

      325,88 kB, 1.200×900, 1.663 mal angesehen

    • Saeco Exprelia EL (7).JPG

      362,62 kB, 1.200×900, 1.875 mal angesehen

    • Saeco Exprelia EL (8).JPG

      414,36 kB, 1.200×900, 1.530 mal angesehen

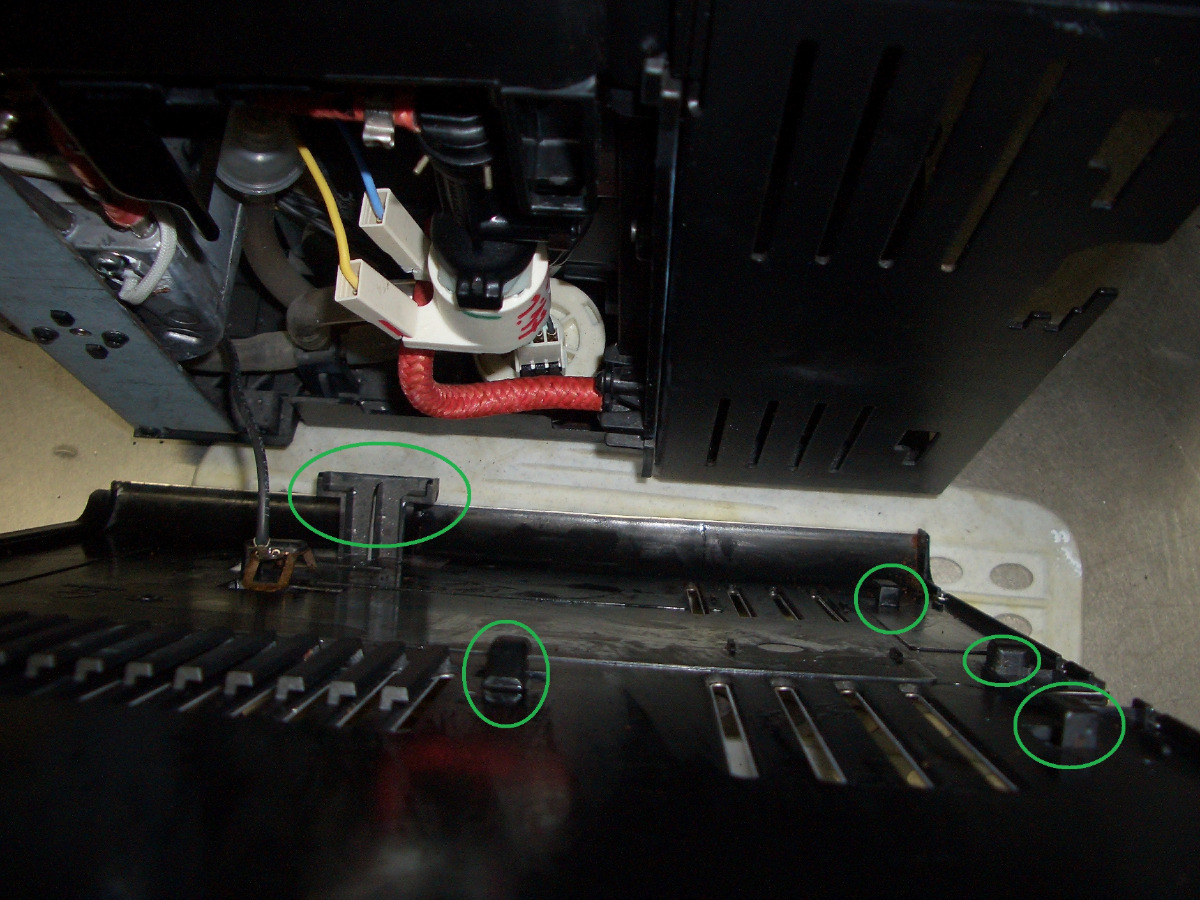

  • Reassembly. Die Clipse in der Seitenwand beachten,
    Mahlwerkverstellung wieder richtig positionieren,
    vorne rechts eine Schraube nicht vergessen.
    Gutes Gelingen :1f609:
    Bilder

    • Saeco Exprelia EL (12).JPG

      386,25 kB, 1.200×900, 1.617 mal angesehen

    • Saeco Exprelia EL (14).JPG

      323,81 kB, 1.200×900, 2.523 mal angesehen

    • Saeco Exprelia EL (15).JPG

      325,35 kB, 1.200×900, 1.654 mal angesehen

    • Saeco Exprelia EL (18).JPG

      443,43 kB, 1.200×900, 1.749 mal angesehen
