Brühgruppe läuft zu weit

GMX1 · 7. Mai 2017, 15:12

Hallo zusammen,
Habe eine Saeco Edition 3 SUP018C
Und folgendes proplem die Brühgruppe fährt etwas zu weit sie stellt auch nicht ab
Habe die Leiterplatte, und Microschalter schon gewechselt die alte Platte war eine M5AV1-8 die neue ist eine M5AV 1-13
Folgende El. Messungen habe ich schon ausgeführt
Gelb Gelb 135 V
Rot Blau 20 V
Da die Platine aber neu ist sollte das in Ordnung sein
Kann mir jemand von euch weiterhelfen da ich nichtmehr weiterweiß

Gruß GMX1

Heinz Rindfleisch · 7. Mai 2017, 16:03

Hattest Du beim Wechseln der Mikroschalter das Getriebe zerlegt? Dein Fehlerbild klingt danach, dass Du die beiden Zahnräder falsch eingebaut hast.

GMX1 · 8. Mai 2017, 12:08

Hallo Heinz,
da kann man nichts falsch mache ein Grosses und ein kleines rad die passen ja nur da wo sie hinmüssen oder??

Gruß GMX

Heinz Rindfleisch · 8. Mai 2017, 12:37

Wenn man da nix falsch machen könnte, hätte ich nicht gefragt,,,

Es kommt darauf an, das Zahnrad mit den Schaltnocken genau so (richtig) einzubauen, dass die Nocken an den richtigen Stellen den Brühgruppenmotor abschalten.
Dafür gibt es entsprechende Markierungen,

GMX1 · 8. Mai 2017, 12:59

A. Sorry
ja die Nocken Passen habe ich genau nach Anleitung eingebaut auf dem großenrad ist ein Pfeil und den zwischen die beiden Schaltern
sodass die ausschalt Nocke genau nach den Micro Schalter kommt

Gruß Patrick

uhrmacher · 8. Mai 2017, 13:26

ROT/Blau 20 V sind zu wenig. Da sollten ca 33V anliegen. Andernfalls geht Deine BG zu stramm oder die Elektronik ist defekt.

Heinz Rindfleisch · 8. Mai 2017, 13:43

Das hätte aber nix mit einer falschen Positionierung der Brühgruppe zu tun, um die es hier eigentlich geht.

GMX1 · 8. Mai 2017, 13:57

die Leiterplatte ist neu habe Sie bei BND Kaffestudio vor zwei wochen gkauft
muss man da vieleicht noch edwas einstellen
wie gesagt alte Platte war eine M5AV1-8 die neue ist eine M5AV 1-13

Gruß Patrick

Heinz Rindfleisch · 8. Mai 2017, 14:00

Nein, mit der Platine hat das nichts zu tun. Ich behaupte immer noch, dass das Problem seine Ursache im Getriebekasten hat.

GMX1 · 8. Mai 2017, 14:11

also Heinz,
was sollte ich deiner Meinung nach machen?

werde alles versuchen was du mir angibst habe soeben zwei neue Micro Schalter und die Getrieberäder bestellt

brauche ich sonst noch etwas oder kann ich noch etwas versuchen.

Gruß Patrick

Heinz Rindfleisch · 8. Mai 2017, 15:16

GMX1 schrieb:

was sollte ich deiner Meinung nach machen?

Vielleicht einfach mal ein Foto vom geöffneten Getriebekasten, auf dem man die eingebauten Zahnräder und die Mikroschalter sehen kann.

GMX1 · 9. Mai 2017, 10:46

OK mach ich heute Abend nach der Arbeit Danke dir

Gruß Patrick

uhrmacher · 11. Mai 2017, 08:26

mal ne ganz blöde Frage, aber das richtige große Zahnrad hast Du schon verbaut? Es gibt da 2 Verschiedene die sich in den Nocken unterscheiden! Prüfe zudem den Motor (hab ich Dir ja im anderen Forum schon geschrieben) und gib auch hier alle Spannungsmessungen richtig an.

GMX1 · 14. Mai 2017, 20:26

Hallo zusammen ,
Hatte in letzter Zeit keine Möglichkeit mich zu melden aber heute geht es wieder
Zu deiner frage das Rad mus das richtige sein es gibt nur zwei und das andere ist wesentlich kleiner

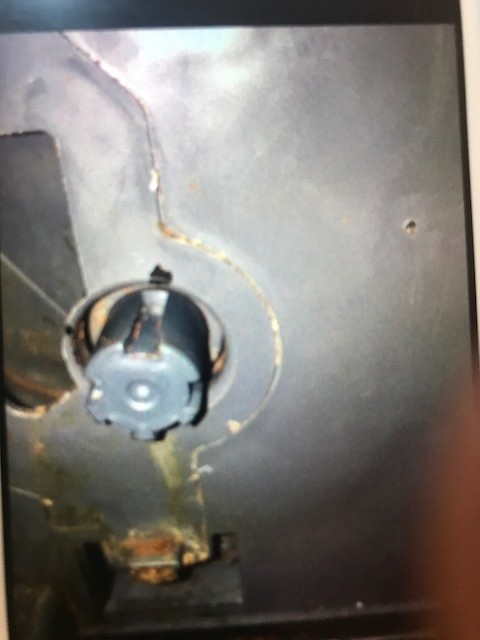

Werde jetzt mal die Fotos hochladen ihr kann man sehen das bei jedem Neustart sich der N Punkt weiter verschiebt

Brühgruppe läuft zu weit

Brühgruppe läuft zu weit
