Delonghi esam 3000 ex1 läßt sich nicht mehr einschalten

Zio · 15. Februar 2018, 04:08

Hallo zusammen,
die Maschine läßt sich nicht mehr einschalten. Sie ging morgens einfach nicht mehr an. Daraufhin wurde die Platine in der Front gewechselt, keine Besserung. Von dem Ein und Ausschalter gehen ein Blaues und Schwarzes Kabel auf die
seitliche Platine. Die beiden habe ich abgezogen und dort kommt Strom an. Die Heizung zeigt 38 Ohm an. Kann ich den Antriebsmotor auch im eingebauten Zustand messen? Oder verfälscht das die Werte? Ich bekomme nämlich keine konstanten
231 bei jeder Rastung. Weiß aber auch nicht ob meine Vorgehensweise richtig ist. Das Durchmessen ist für mich nicht so einfach.
Gruß Zio

Roland11 · 15. Februar 2018, 16:24

Zio schrieb:

Kann ich den Antriebsmotor auch im eingebauten Zustand messen? Oder verfälscht das die Werte? Ich bekomme nämlich keine konstanten
231 bei jeder Rastung. Weiß aber auch nicht ob meine Vorgehensweise richtig ist. Das Durchmessen ist für mich nicht so einfach.

Guck mal hier: kaffee-welt.net/filebase/index…g-Thermosensor-10-12-Erg/

"Grün = Antriebsmotor 210 Ohm. In allen „Stellungen“. Die beiden Leitungen müssen beim Messen abgeklemmt sein."

Also ausbauen von Motor nicht notwendig, nur kabel zwischen Motor und kleine Motorentstoerplatine abstecken.

Zio · 16. Februar 2018, 19:08

Also, im eingebauten Zustand konnte ich nicht vernünftig messen. Ich habe die Einheit auseinander genommen den Riemen ab gemacht und dann gemessen. Die Werte liegen zwischen 200 und 270 so wie in den
Messungen im Download bereich beschrieben.
Kann der Hallsensor eine solche Störung wie ich die habe auch verursachen? Hab ja gerade alles offen. Die Messung stellt sich allerdings als sehr fummelig dar. Hab versucht zwei Büroklammern bis zum Kontakt zu schieben und
dann so versucht zu messen. Magnet dran und bleibt auf null. Bin mir aber nicht sicher ob die Büroklammer Kontakt hat. Kann man nicht wirklich gut erkennen. Oder wie macht ihr das?
Gruß Zio

Zio · 18. Februar 2018, 20:57

Kann der Hallsensor eine solche Störung wie ich die habe auch verursachen? Hab ja gerade alles offen. Die Messung stellt sich allerdings als sehr fummelig dar. Hab versucht zwei Büroklammern bis zum Kontakt zu schieben und
dann so versucht zu messen. Magnet dran und bleibt auf null. Bin mir aber nicht sicher ob die Büroklammer Kontakt hat. Kann man nicht wirklich gut erkennen. Oder wie macht ihr das?
Gruß Zio

kafffee-chris · 18. Februar 2018, 21:49

Also die "Reedplatine" kann keinen Totalausfall verursachen. Wenn sich gar nichts an dem Gerät rührt, würde ich mal auf die Leistungsplatine tippen.
Selbst wenn der Thermoblock, Dampfheizung usw. defekt wären, würde sich zu mindest das Gerät einschalten lassen.

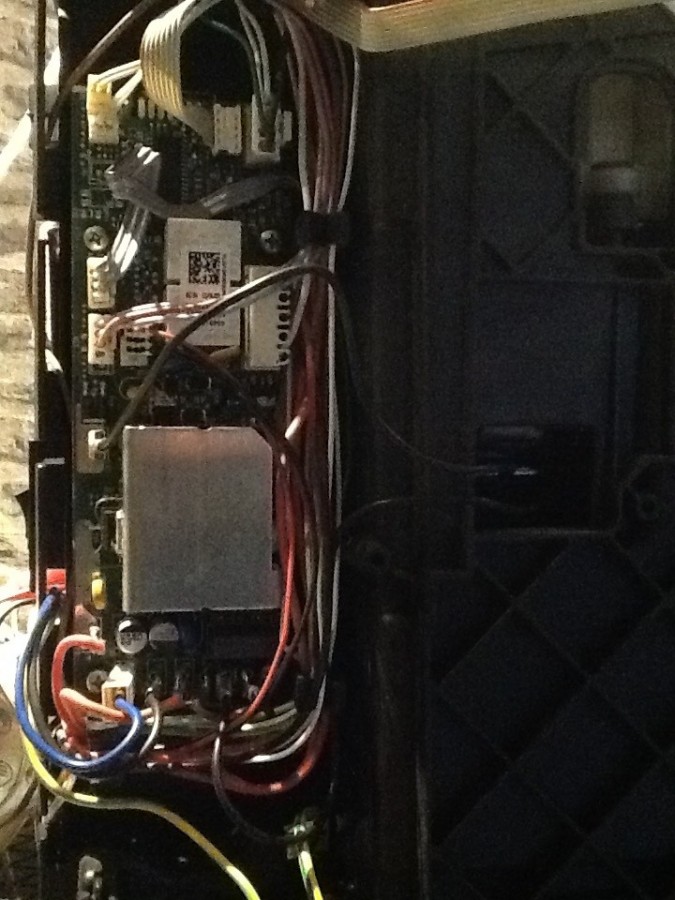

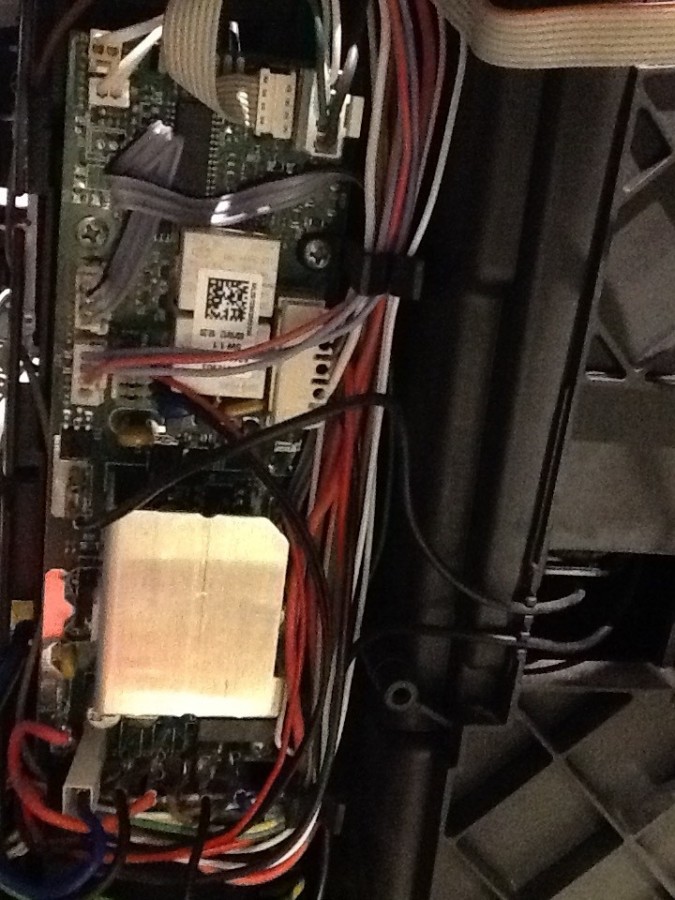

Kannst Du mal ein paar Nahaufnahmen der LP machen ?

LG

Roland11 · 18. Februar 2018, 22:02

Zio schrieb:

Von dem Ein und Ausschalter gehen ein Blaues und Schwarzes Kabel auf die
seitliche Platine. Die beiden habe ich abgezogen und dort kommt Strom an.

Meinst du dass der Netzschalter defekt ist? Dnan wird Maschine nie funktionieren...

Zio · 19. Februar 2018, 17:59

Das Blaue und Schwarze hatte ich von der LP abgezogen und an beiden Kabeln gemessen. Dann sollte der Schalter ganz sein.

SpanierHH · 19. Februar 2018, 18:06

hallsensor mal von der Platine abgesteckt?

Zio · 19. Februar 2018, 19:42

Ja, gerade Probiert. Kein Erfolg.

Roland11 · 19. Februar 2018, 20:31

Zio schrieb:

Das Blaue und Schwarze hatte ich von der LP abgezogen und an beiden Kabeln gemessen. Dann sollte der Schalter ganz sein.

Ich werde naechste Mal besser lesen

SpanierHH · 19. Februar 2018, 20:38

Vermutlich die leistungsplatine

Zio · 19. Februar 2018, 20:46

Weiß aber nicht ob es wirklich daran liegt?

Zio · 19. Februar 2018, 21:39

Weiß jemand wie ich das Baujahr erkennen (lesen) kann?

Gruß Zio

Stefan · 19. Februar 2018, 22:11

PlatiniumHL schrieb:

Also die "Reedplatine" kann keinen Totalausfall verursachen

Doch, hatten wir schon. Anscheinend hatte die Reedplatine die Steuerspannung runtergezogen.

Zieh mal an der Leistungselektronik alles ab bis auf die Zuleitung und das Bedienteil. Lässt sie sich dann einschalten? Logischerweise mit allgemeiner Fehler LED.

Roland11 · 19. Februar 2018, 22:18

Stefan schrieb:

Doch, hatten wir schon. Anscheinend hatte die Reedplatine die Steuerspannung runtergezogen.

Genau, defekte Reed-Platine kann Kurzschluss wischen -5V Speisung und GND verursachen, und dann bekommt die Mikroprozessor gar keine Speisung mehr...

Zio · 19. Februar 2018, 22:27

Ok, kann ich erst morgen wieder ran. Bin nicht mehr in der Werkstatt. Danke für die Mitteilung. Bin mal gespannt.
Gruß Zio

Zio · 20. Februar 2018, 08:32

Habe ich so gemacht wie du das vorgeschlagen hast. Geht leider nichts an.

Stefan · 20. Februar 2018, 15:00

Dann sollte SpanierHH Recht haben.

Zio · 20. Februar 2018, 21:50

Danke für Eure Hilfe. Wie entschlüssele ich denn das Baujahr auf dem Etikett hinter dem Wassertank? Das ist glaube ich wichtig für eine neue LP. Wenn es dann noch welche neu gibt.
Gruß Zio

SpanierHH · 20. Februar 2018, 21:58

Du kannst die Platine reparieren lassen, das ist günstiger, dazu findest du sicher auch etwas in der Bucht.
Auf der Platine steht eine cod. delonghi Nummer, du solltest die selbe Nummer danach wieder haben, beginnend mit 52.... 5213213691, 5213211641, vermute ich mal?
