Ich habe hier zwei ESAM 3600. Meine und die meines Kumpels.

Ich habe vom Brühgruppenantrieb von der ESAM meines Kumpels die Spindel gereinigt, neu gefettet sowie die Mutter ersetzt.

Leider habe ich mir nicht gemerkt wie rum die beiden Stecker auf dem Mikroschalter angesteckt waren.

Nun habe ich bei meiner nachgesehen und die relevanten Kabel nachgemessen.

Bei mir habe ich Durchgang von der Leistungsplatine Nr. 1 auf Mikroschalter-Stecker Nr. 2. Analog natürlich von Leistungsplatine Nr. 2 auf Mikroschalter-Stecker Nr. 1.

Bei der ESAM meines Kumpels hab ich allerdings Durchgang von Nr.1 auf der Leistungsplatine zu Nr. 2 auf der Leistungsplatine ??? (Bei meiner hab ich da keinen Durchgang)

Ist der Stecker auf der Leistungsplatine hinüber oder was ist da los?

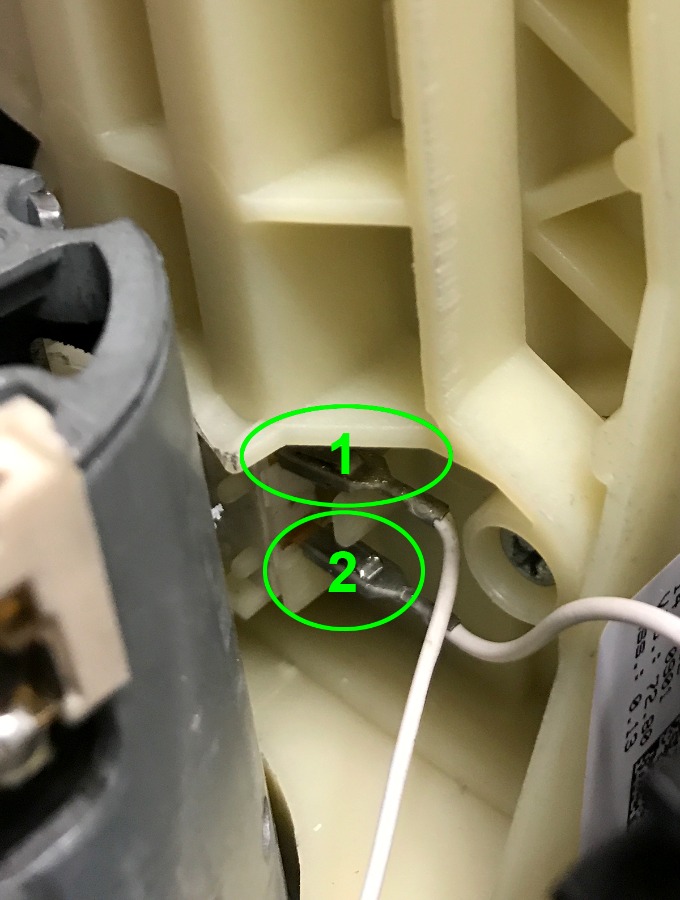

Anbei zwei Bilder zur Verdeutlichung. Ich hoffe ihr versteht was ich meine...

Aber wenn ich mit dem Multimeter die eine Prüfspitze direkt in den Stecker auf der Leitungsplatine in Nr.1 stecke und die andere Prüfspitze in diesen Stecker in Nr. 2, habe ich Durchgang bei der ESAM meines Kumpels.

Bei meiner wenn ich das mache, habe ich das nicht.

Also scheint bei einem Stecker eine "Überbrückung" zwischen den beiden Steckplätzen vorzuliegen, bei dem der anderen ESAM nicht.

Die Kabel sind dabei nicht an den Mikroschalter am Brühgruppenantrieb angeschlossen.

Beide funktionieren. Die meines Kumpels natürlich aktuell nicht. Aber bis zum Ausbau einwandfrei.

Deshalb versteh ich das Ganze ja nicht.

Darf der an der Brühgruppe angebaute Mikroschalter durchgängig sein? Also Multimeter nur an die Kontakte am Mikroschalter angeschlossen.

Hier ist das nämlich so. Kann es sein dass ich ihn beim Reinigen des Brühgruppenantriebs zerstört habe? Ich dachte der ist wasserdicht. Sah aus als wären die Anschlüsse vergossen.

d.h. dass der Schalter im Moment des Ausbaus auf "Zu" gestanden haben könnte? Also deshalb Durchgang

Hab den Mikroschalter jetzt mal ausgebaut und ans Multimeter gehängt. Sobald ich den kleinen Schalter drücke ist Durchgang. Sonst nicht. Scheint also zu funktionieren.

Wozu dient der Mikroschalter überhaupt? Ich konnte nichts im Netz finden.

Also, es war folgendes Problem.

Ich hatte nach dem Zusammenbau des Brühgruppenantriebs die Mutter manuell hoch und runtergedreht, um das Fett gleichmäßig zu verteilen.

Dabei habe ich den Schlitten, an dem die Brühgruppe befestigt wird ganz nach unten gedreht, was natürlich den Mikroschalter betätigte.

Deshalb hatte ich am Stecker an der Leistungsplatine auch ständig Durchgang zwischen den beiden Pins.

Wieder was gelernt !

Danke euch !
