Hallo,
Ich habe gerade 2 Baugleiche ESAM 6600 hier. Beide haben aber eine extrem unterschiedliche EInschalt- bzw. Aufheizzeit.

Maschine 1:
Bezüge: 8.500
Einschaltdauerr: 02:00 Minuten (exakt)

Maschine 2:
Bezüge: 12.000
Einschaltdauer: 01:20 Minuten

Beide Maschinen wurden zuvor auf Werkseinstellungen zurückgesetzt und komplett und vollständig abgekühlt.
Warum braucht die Maschine mit weniger Bezügen ganze 40 Sekunden länger zum Aufheizen?
Welches Bauteil ist ür die Aufheizdauer verantwortlich und sollt eine Maschine evtl. schon anzeigen dass etwas defekt wird?

Danke

Vielen Dank! Könntest Du mir sagen wo genau ich messen soll und welche Werte das ergeben sollte?

Ich würde erstmal kontrollieren ob die Wärmeleitpaste am Thermosensor nicht vll schon ausgetrocknet ist und somit die wärme nicht mehr richtig zum Sensor leitet.

Auch hier bräuchte ich Deine Hilfe wo genau der Thermosensor liegt und wo diese Verbindung wo die Wärmeleitpase sein soll ist.

Die Sensoren könntest du natürlich auch mal durchmessen. (Anleitung im Downloadbereich).

Ich finde diese Anleitung leider nicht - hättest Du evtl. einen Link dazu?

VielenVielen Dank!!!!

Danke

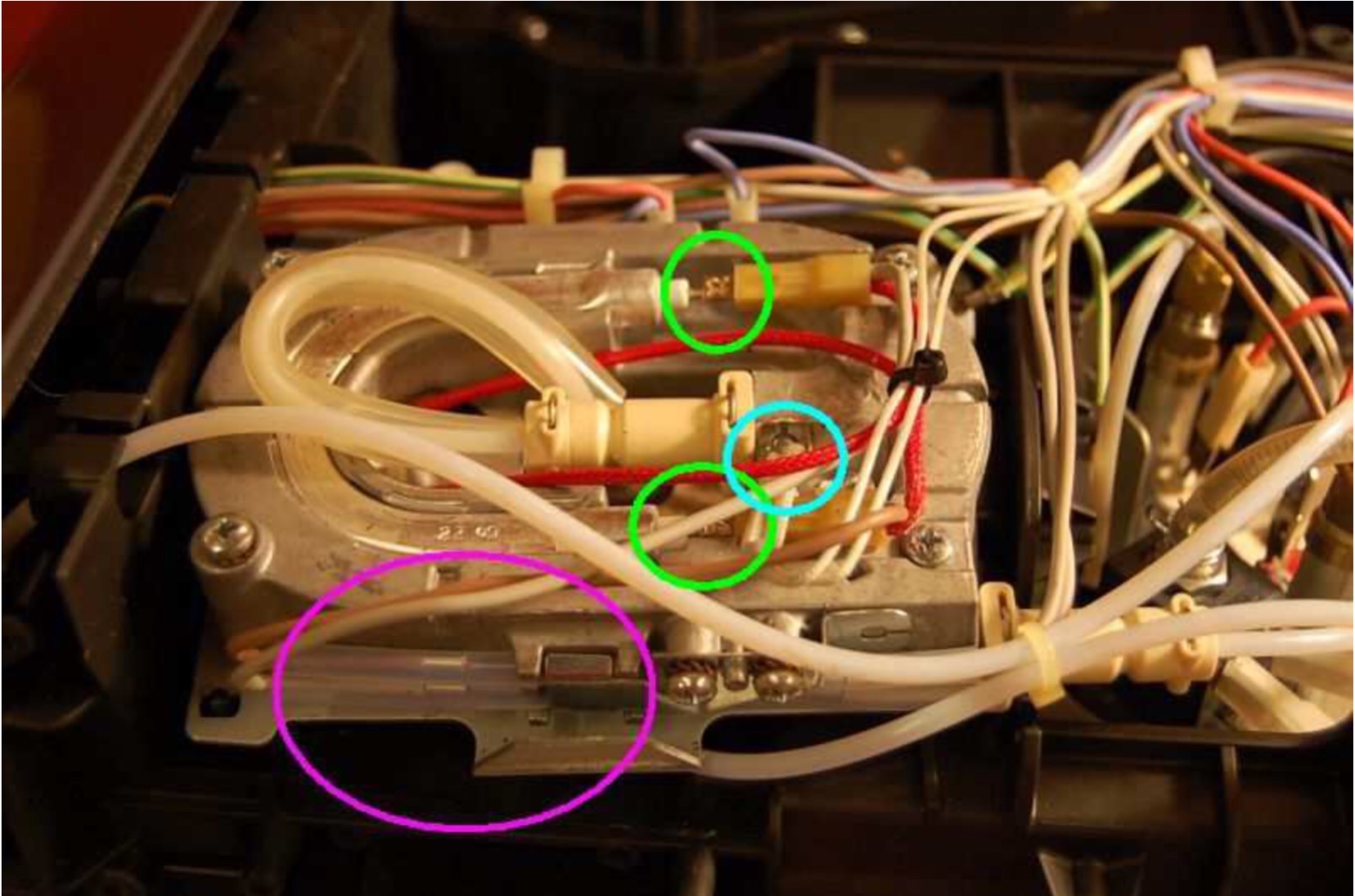

Die Ohm,
- bei den beiden Grünen Punkten messen ist klar
- bei lila ...wo soll ich den 2 Pin zum Messen ansetzen?
- bei hellblau ...ist ja auch nur eine Leitung - wo da den 2. Pin zum Messen ansetzen?

@kaffee-chris
Ja, das sind beides normale 6600 ohne EX

@maze
Leider versteh ich das immer noch nicht.

- hellblau ...hab das Kabel mal bis zur Platine verfolgt - den Stecker abgezogen und an den 2 Pins gemessen - da zeigt e mir gar nichts an (an beiden Maschinen) ...soll ich da im Stecker die 2 Kabel messen? ...dann müsste ich mir einen Draht suchen der in etwa so dick wi die Pins auf der Platine sind.

- lila: auch da ist mi noch immer nicht bewusst wo ich die 2 Pins des Multimeters ansetzen soll? In dem lila Kreis sind 2 Kabel ...die jeweils in einem der grün eingekreisten Stecker führen

Danke Euche!!!
...hier mal die Ergebnisse die ich bisher ermitteln konnte:

Maschine 1: (8.500 Bezüge und 2:00 Minuten Einschalt-/Aufheizzeit)
Thermoblock: (Bild 1 wie oben eingefügt)
Grün: 42,8 Ohm
Hellblau: 111 (Multimeter auf 200k eingestellt)
Lila: beide Sicherungen haben Durchgang (pieeep)
Bild 2:
Dampfheizung (gelb): 55 Ohm
Motor (grün): 226 Ohm
Wasserpumpe (hellblau): zeigt nichts an
Dampfheizung (rot): keine Ahnung wo dort genau messen?

Maschine 2: (12.00 Bezüge und 1:20 Minuten Einschalt-/Aufheizzeit)
Thermoblock: (Bild 1 wie oben eingefügt)
Grün: 86 Ohm
Hellblau: 130 (Multimeter auf 200k eingestellt)
Lila: beide Sicherungen haben Durchgang (pieeep)

Bild 2:
Dampfheizung (gelb):
Motor (grün): 229 Ohm
Wasserpumpe (hellblau): zeigt nichts an
Dampfheizung (rot): keine Ahnung wo dort genau messen?

Wie soll ich noch die Dampfheizung (rot in Bild 2) und die Wasserpumpe messen?
Sagt der Wert bei Maschine 1 dass der Thermoblock schon bald hinüber ist?

Danke!!!
Kann ich evtl. irgendwie noch prüfen ob ein Heizkrieslauf defekt ist - oder erkennt man das nur an den Ohm-Werten?
Wielange würde so ein Thermoblock mit einer defekten Schleife noch laufen bis dieser ganz den Geist aufhiebt? Die Maschine funktioniert ja ansonsten einwandfrei.
