Hallo Zusammen,


ich habe an meiner WMF ECO (Bj. 2005) folgendes Problem.


(Reihenfolge)

• Maschine einschalten.

• Maschine heizt wie gewohnt auf und führt eine Spülung durch.

• Maschine betriebsbereit (grüne LED leuchtet, DISPLAY = BEREIT)

• Bisher alles Ok.

• Nun wird Dampf (für 2 Tassen Milch) bezogen.

• JETZT PROBLEM!

• Maschine beginnt „NON-STOP“ Wasser in die Tropfschale zu pumpen! Geht so lange, bis der Wasserbehälter leer ist (Tropfschale läuft über).
  Man kann das permanente pumpen unterbrechen, in dem Heißwasser bezogen wird. Nach 5-6 sec. jedoch beginnt die Maschine erneut in die Tropfschale zu pumpen (Wasser ist heiß). Ziehe ich die BG heraus, steht hier alles unter Wasser.


Die Brühgruppe habe ich übrigens komplett gereinigt und mit neuen Dichtungen versehen.

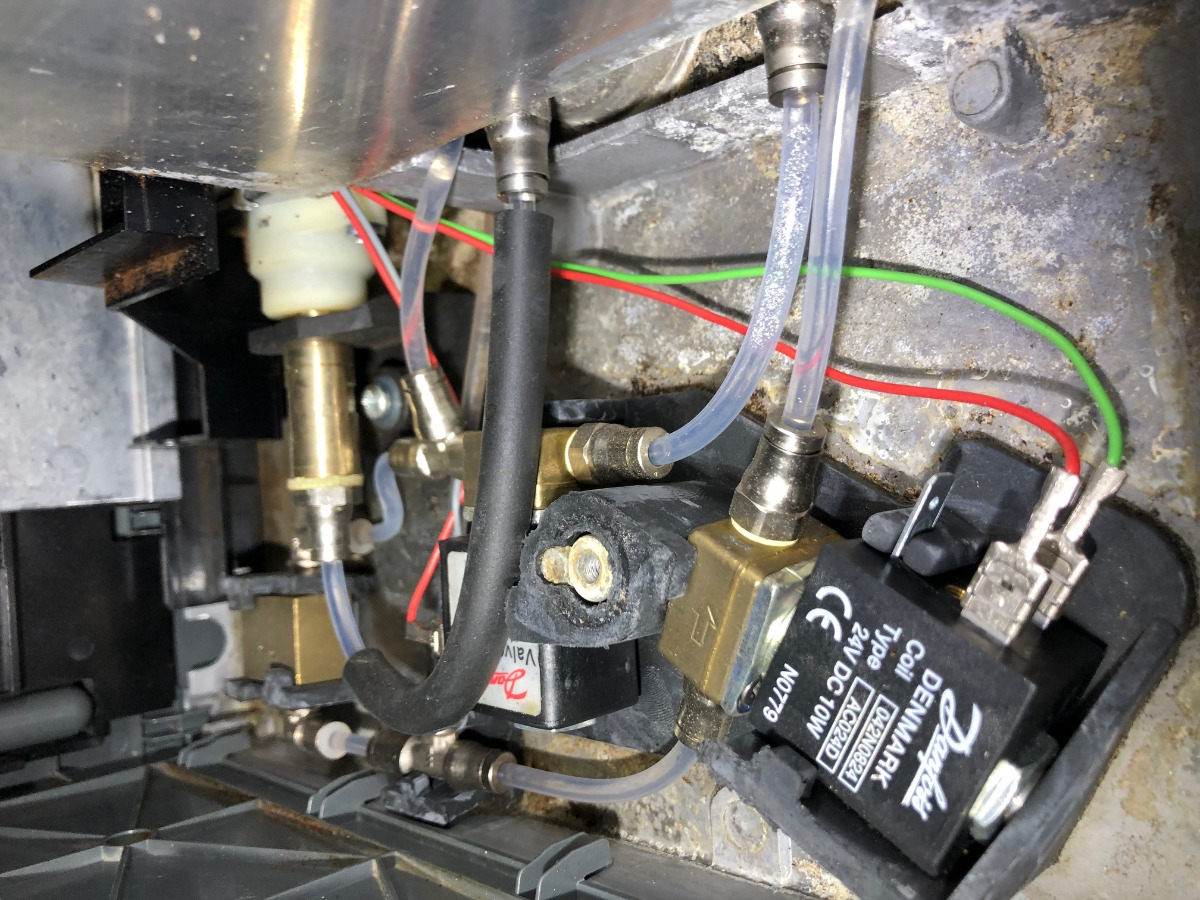

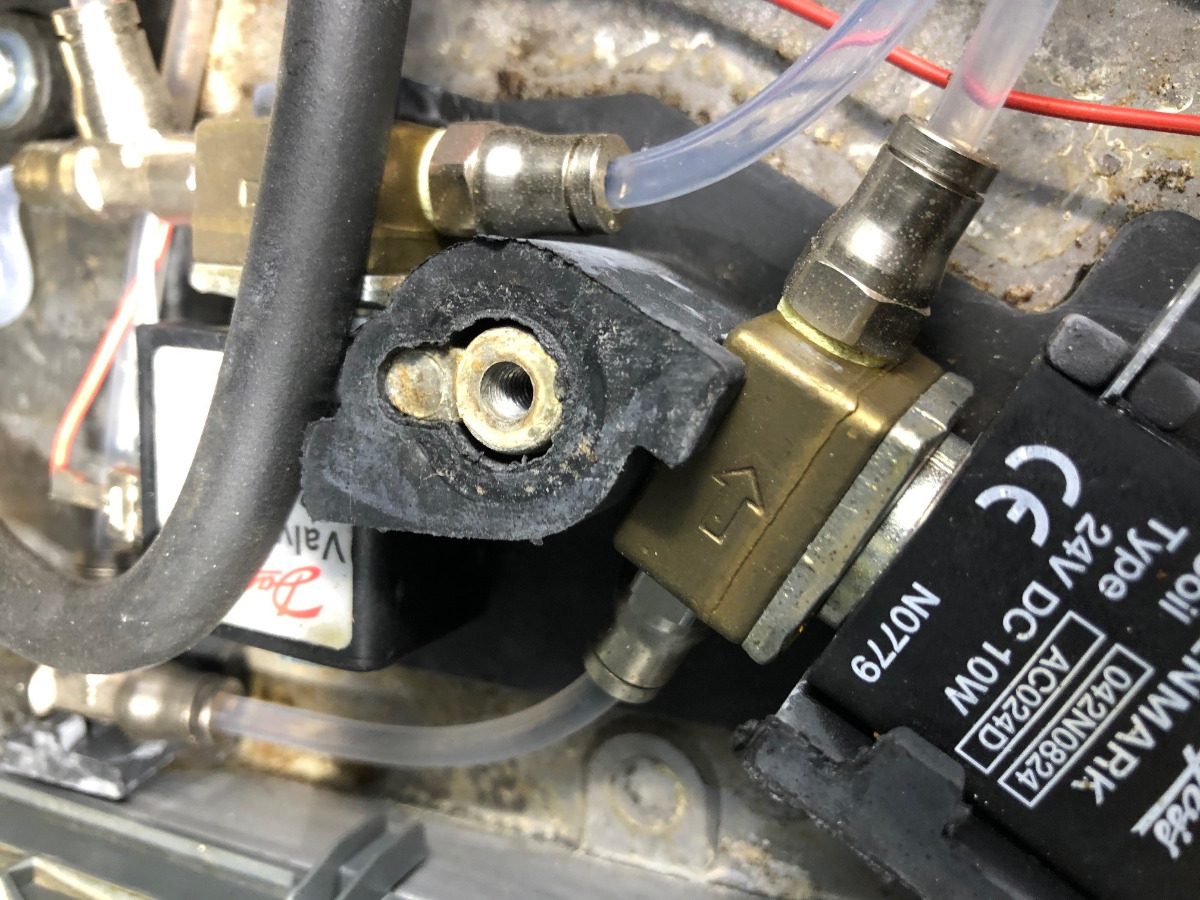

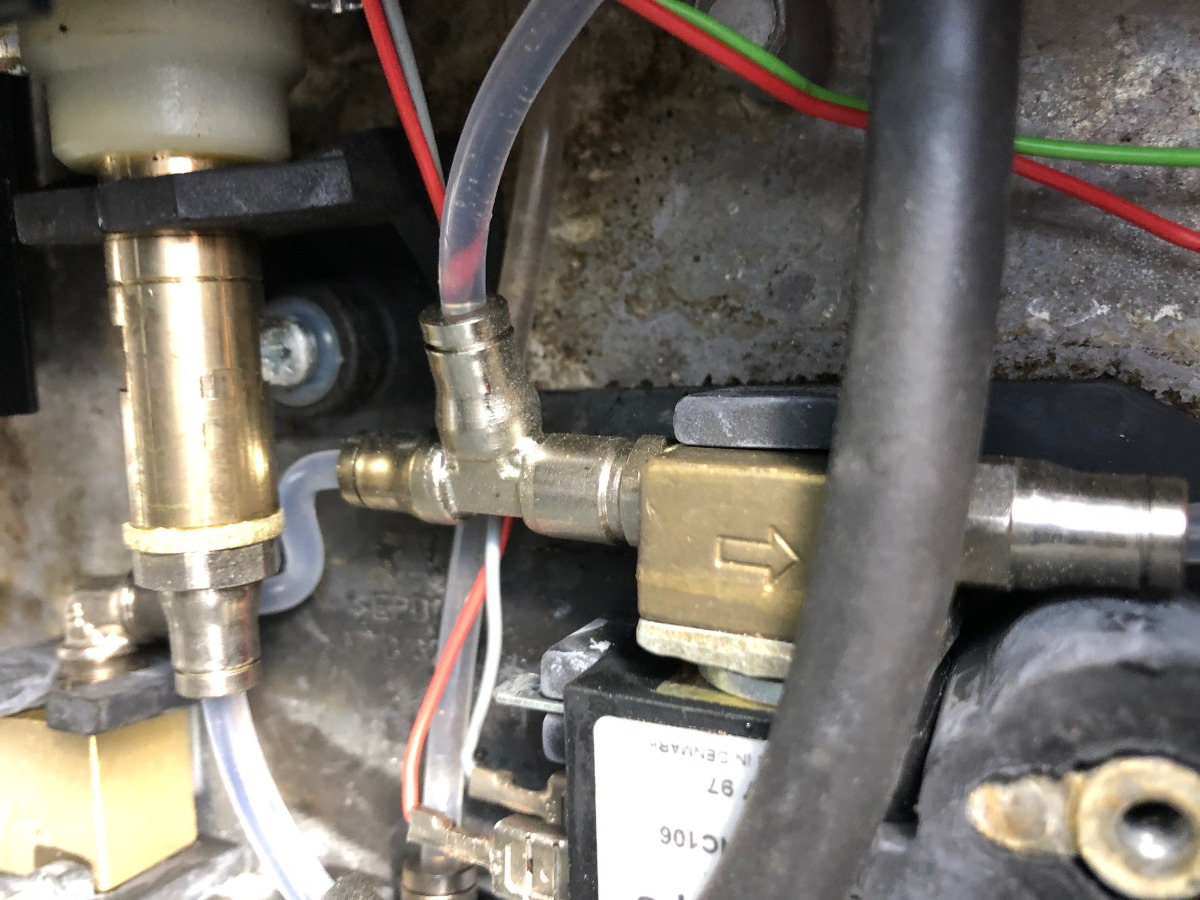

Aufgrund von Foreninfos habe ich das Rückschlagventil sowie die beiden Magnetventile (unter dem Satzbehälter) ausgebaut, gereinigt, entkalkt und wieder eingebaut.

An dem Verhalten/Problem hat sich allerdings nichts geändert.


Noch ein Hinweis: Schalte ich die Maschine komplett AUS, warte ca. 1-2 Stunden, schalte die Maschine wieder ein, beginnt das Spiel von vorne (siehe oben). Es steht jetzt wieder Dampf bereit, jedoch nur für zwei, max. 3 Tassen Milch.


Es hat für mich den Anschein, dass im laufenden Betrieb der Dampfboiler nach einigen Dampfbezügen nicht mehr befüllt wird.
Erst nach abschalten der Maschine und warten, wir der Dampfboiler wieder befüllt (?)


Anmerkung: Wird kein Dampf entnommen, also normaler Kaffeebezug (kein Cappuccino; Late), funktioniert die Maschine soweit.
Mir ist jedoch aufgefallen, dass immer ein wenig Wasser im Brühzylinder stehen bleibt. In der BG-Auffangschale ist auch immer etwas Wasser(?)


Wer kann mir bei dem beschriebenen Problem weiterhelfen?


P.S: Den NTC (Dampf) habe ich im Übrigen auch erst gegen einen neuen getauscht.

Danke erstmal.

a) Wo sitz das Entlastungsventil bei der ECCO?

b) Bei einem defekten Baustein U11 dürfte dann doch nie Dampfbezug möglich sein?
Bei mir ist ja nach Neustart der Maschine (kalter Zustand) einmal paar mal Dampfbezug möglich. Es wird nur im laufenden Betrieb nichts mehr „nachproduziert“.

c) Sollte das Entlastungsventil NIO sein, wird dann, wie an meiner Maschine, auch die BG mit Wasser geflutet?

MV ist IO

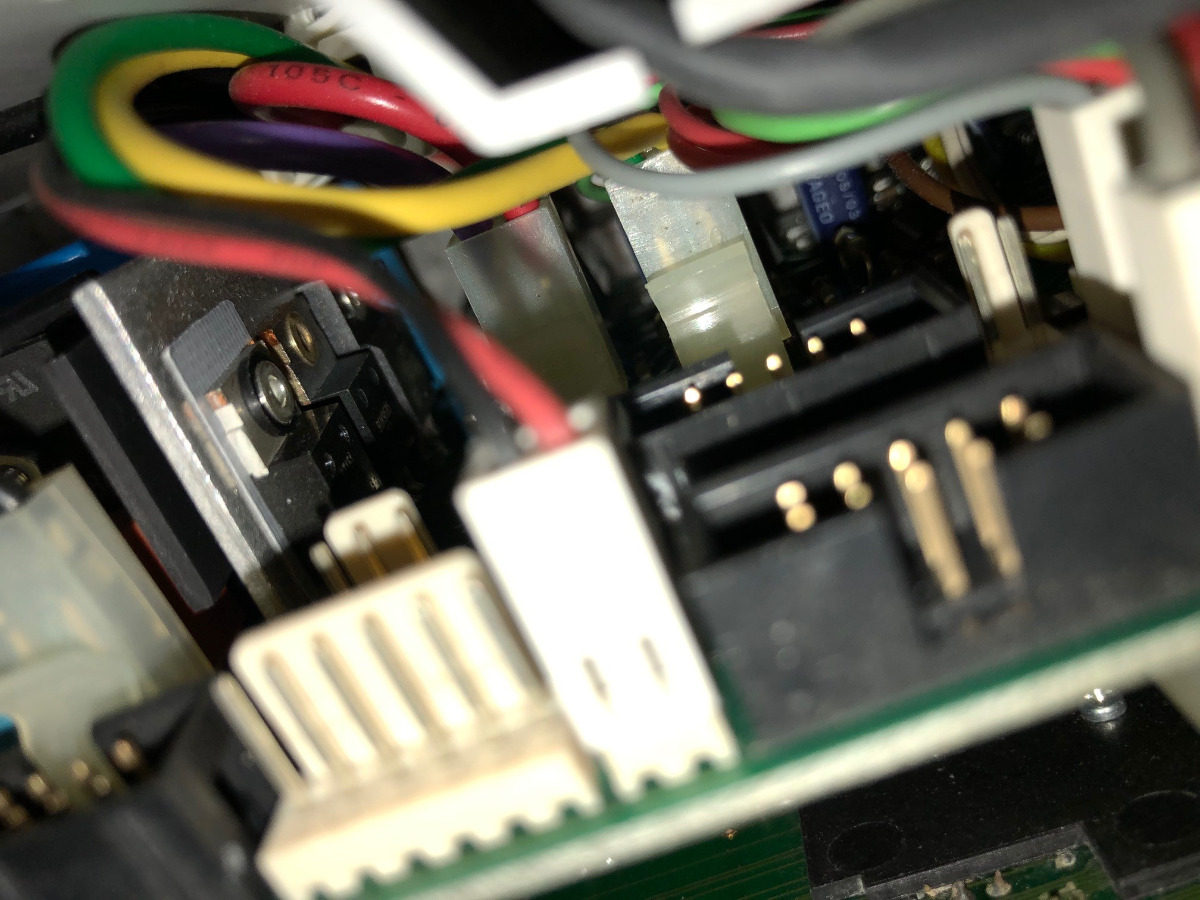

Hast du vielleicht den Schaltplan der Maschine? Oder evtl. eine Bauteilübersicht der Master-PCB indem ich U11 lokalisieren kann?

Wenn dem so wäre, dann würde doch die Maschine nach HAUPTSCHALTER-EIN (...ggf. erst nach der Aufheizphase bzw. mit "BEREIT") sofort zu pumpen beginnen.
Ich kann ja nach einem Neustart der Maschine ein paar Dampfbezügen durchführen. Ohne Probleme. Erst wenn der "Dampfvorrat" irgendwann mal "leer" ist und es gilt nachzupumpen, geht das Spektakel los

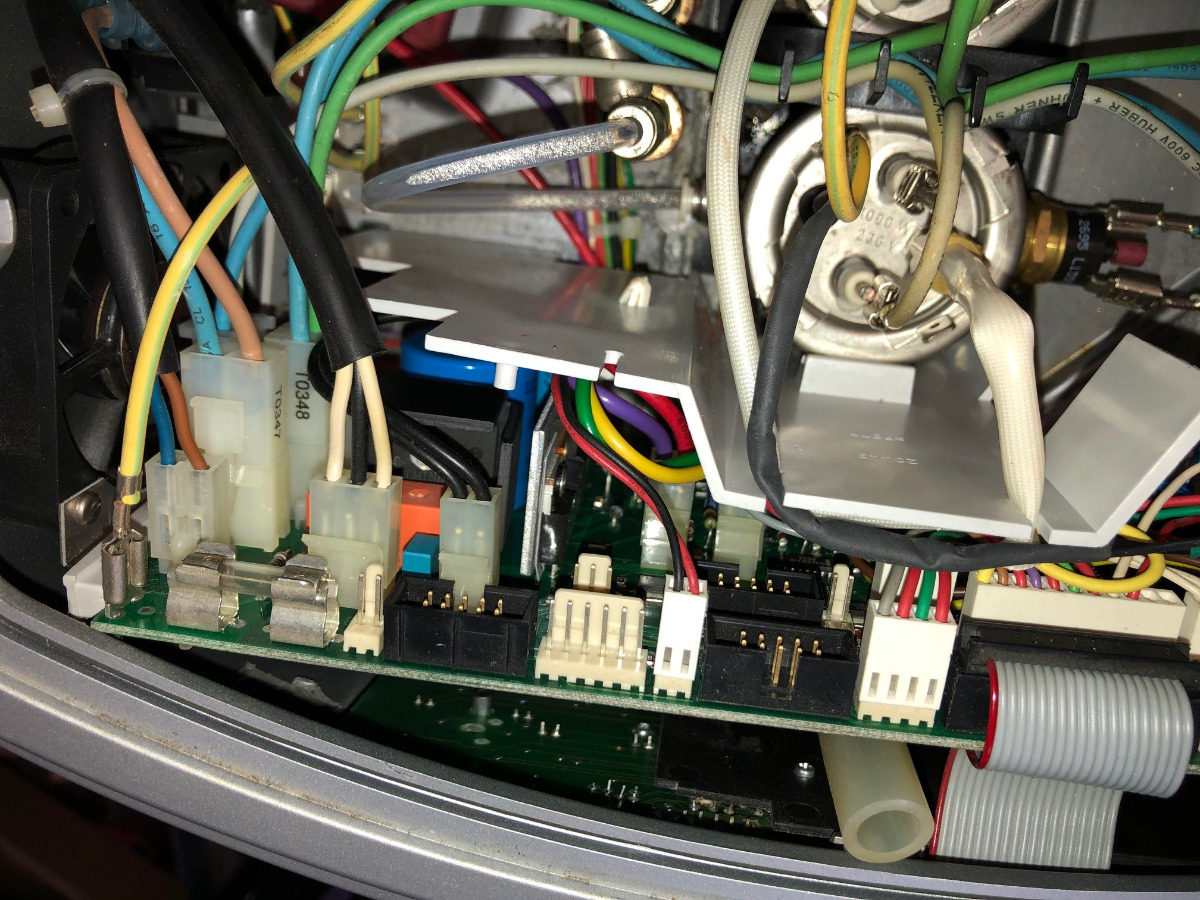

Puh, ist halt in eingebauten Zustand.

Wurde krankheitsbedingt aus der Bahn geworfen. Deshalb melde ich mich jetzt erst wieder.

Problem besteht natürlich nach wie vor.
Nach dem Einschalten der Maschine Erscheint im Display "Aufheizen". Nach 5-7sec. beginnt dann die Maschine NON-STOP Wasser in die Tropfschale zu pumpen. Bis Wassertank leer ist.
Den Pumpvorgang kann man unterbrechen, indem man kurz "Heißwasser" bezieht, dann beginnt jedoch der Pumpvorgang erneut nach ca. 5 sec. Verweilzeit.

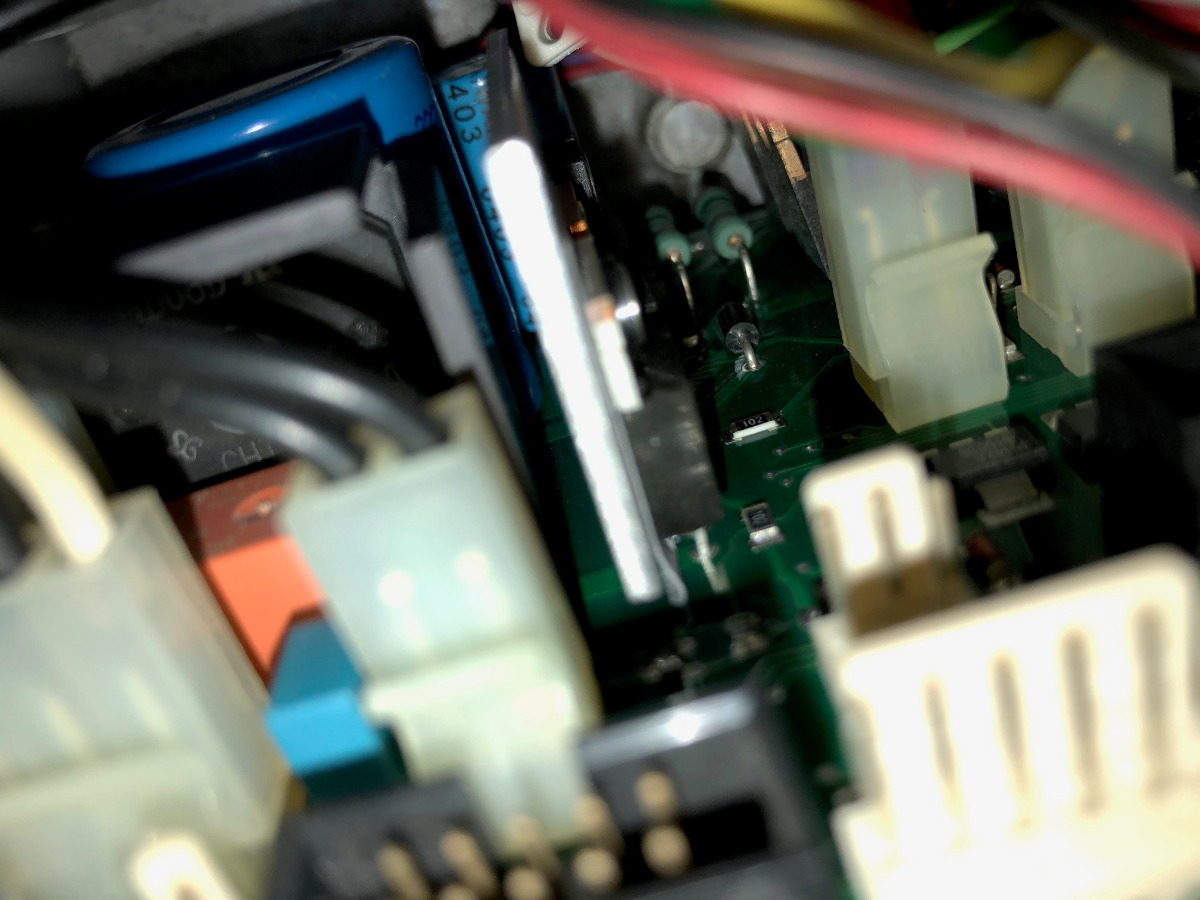

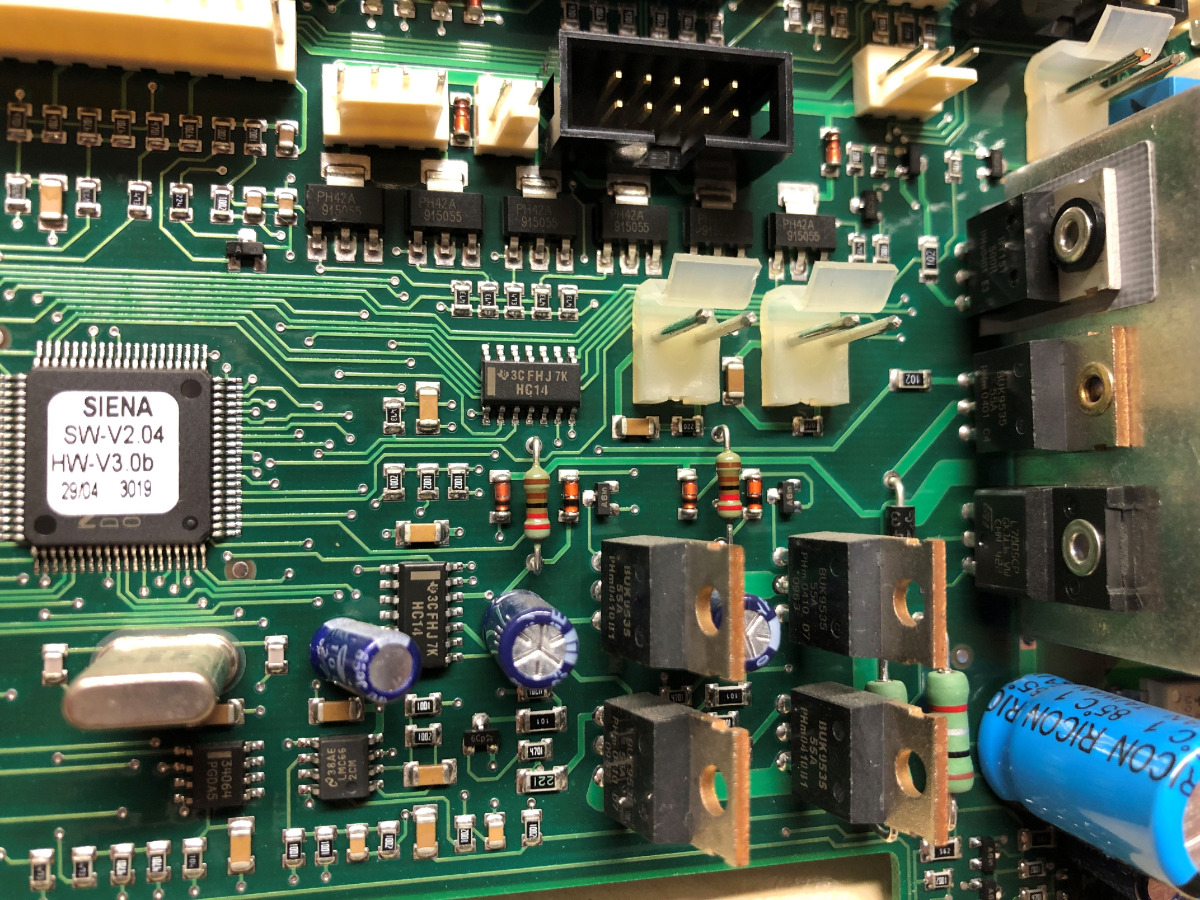

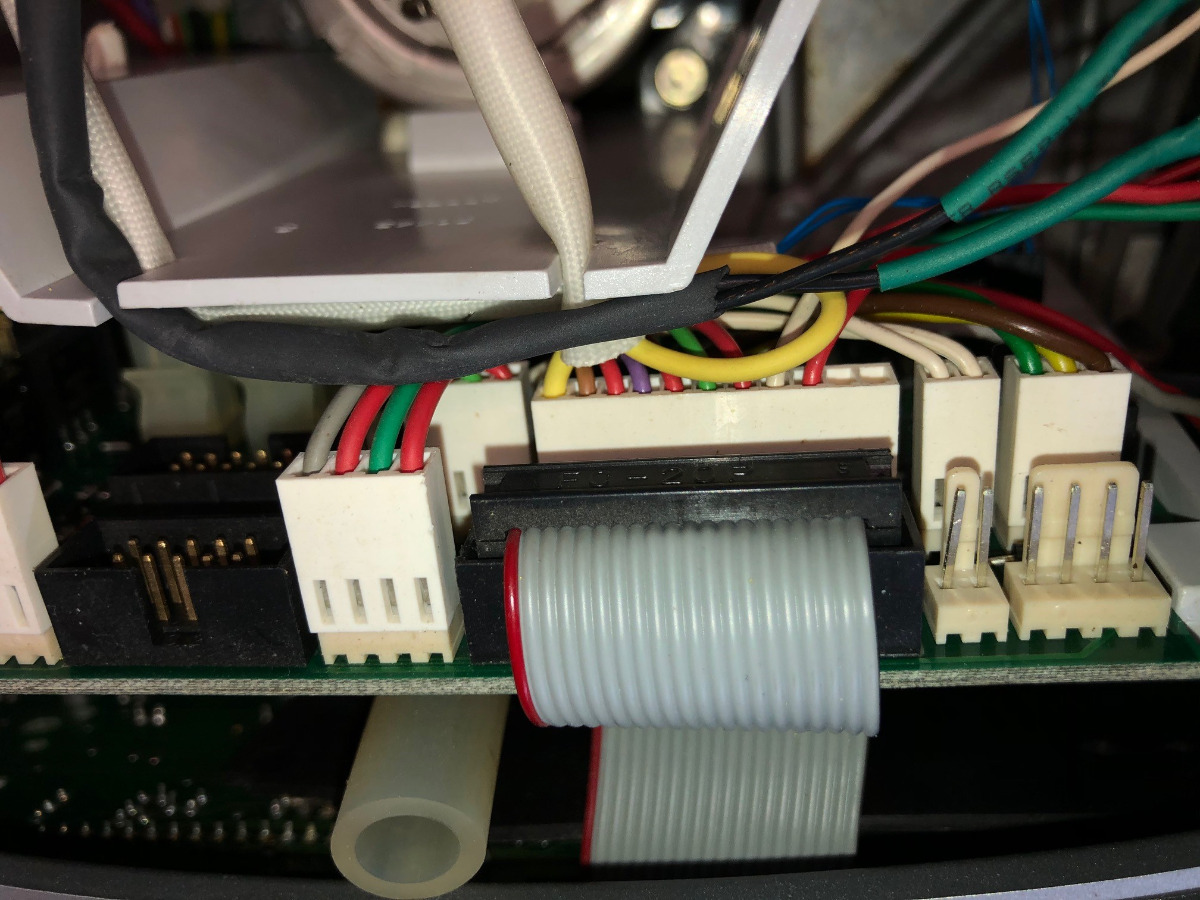

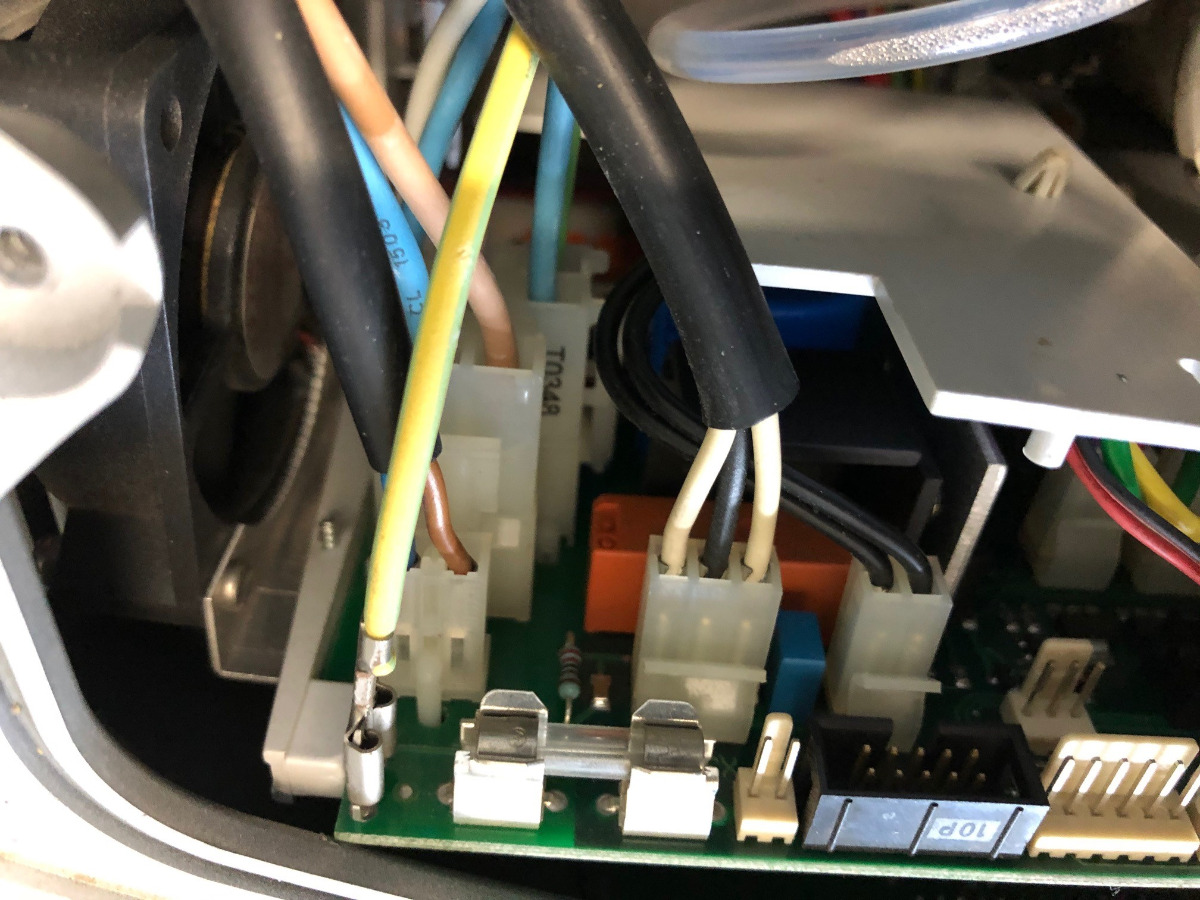

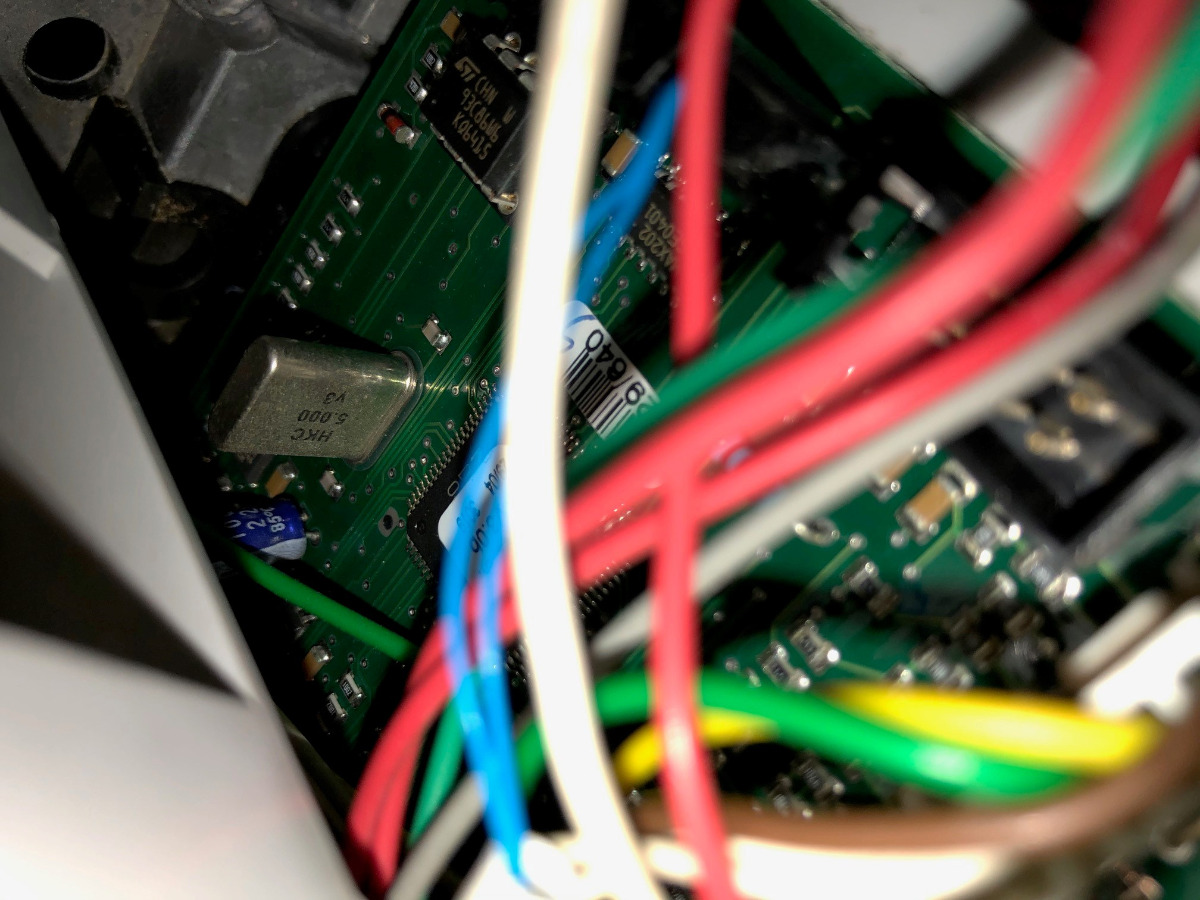

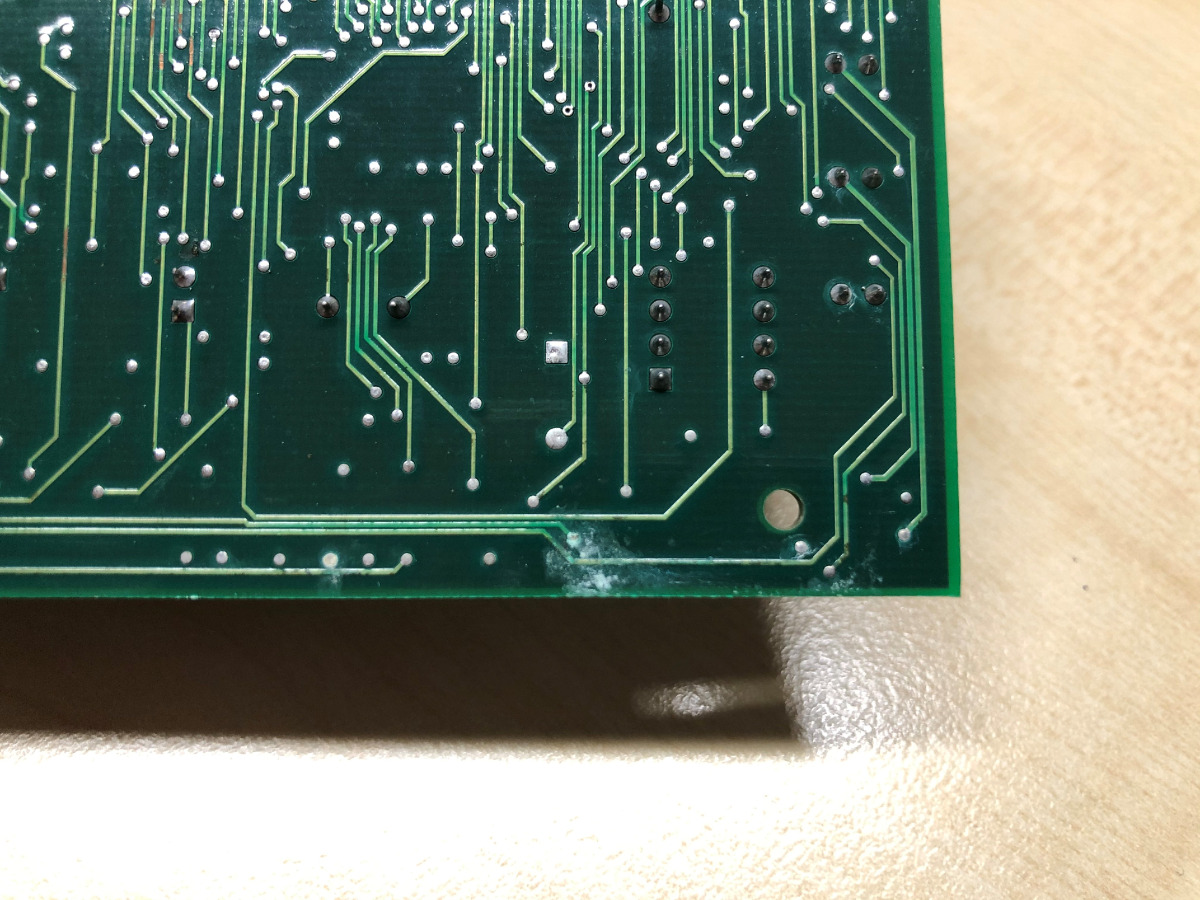

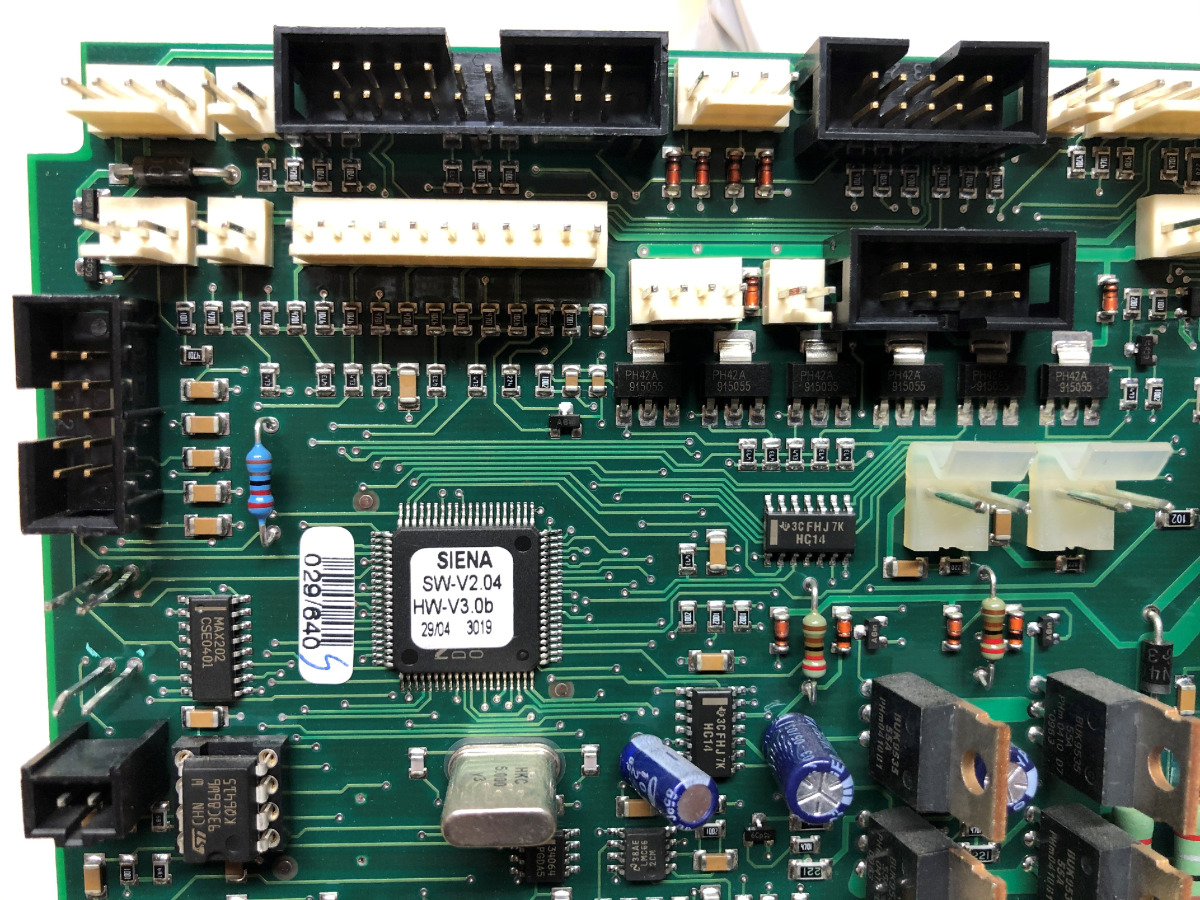

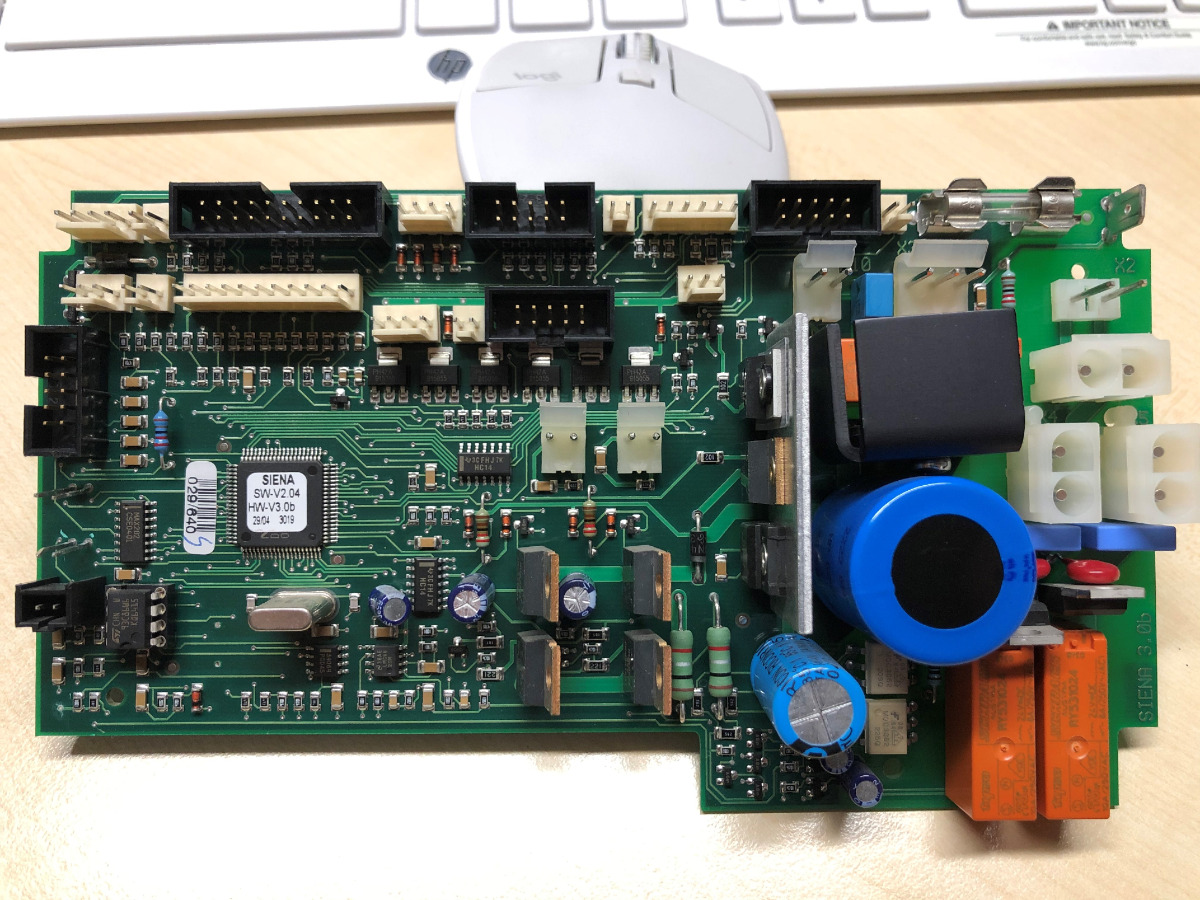

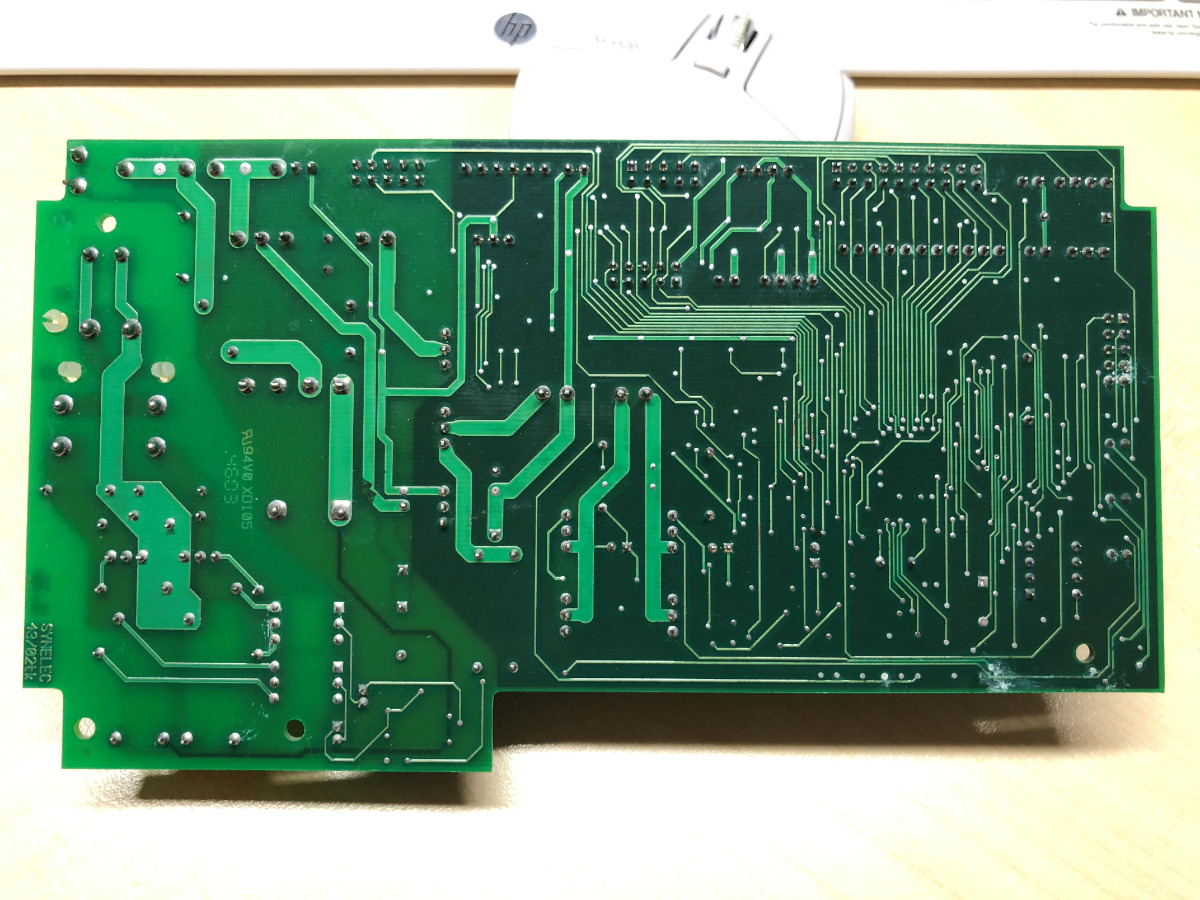

Steuerplatine wie von euch angeraten, ausgebaut.

Wo sitzt nun der Baustein ULN2003?
Welche Bausteine sollen sonst noch überprüft werden?

Danke für Eure Unterstützung!

Dietmar

Nein. Hast du ja auch schon beantwortet.


Möglich (?). Wie finde ich das zuverlässig raus?


Wenn ich das Sondenkabel (Eindrahtlleitung) am Dampfboiler abziehe, würde ja die Pumpe sofort anlaufen (läuft aber schon...). Bei vollem Dampfboiler müsste dann bei Dampfbezug ein Wasserstrahl austreten.
Kann ich aber nicht testen, da ich keine Dampfentnahme auslösen kann (Taste "2X" + "Cappuccino"), da Maschine in "Aufheizen" steht.

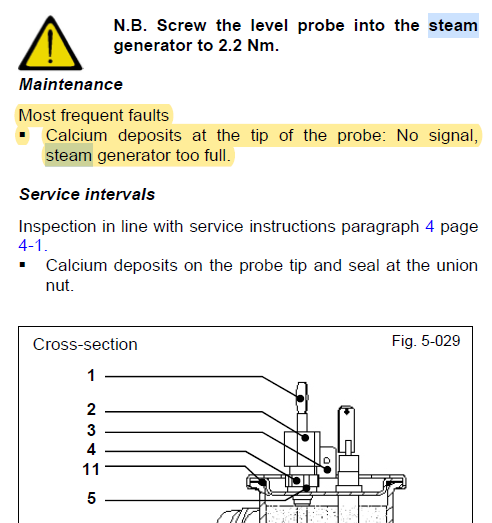

im Netz gefunden.
Würde jetzt mal die Sonde tauschen.
Hat jeamand eine Bezugsquelle?
