Hallo,

der Schlitten hat eine Verbindung die zur oberen Brüheinheit(links unten) führt. In den Schlitten wird die untere Brüheinheit eingedrückt. Durch diese Verbindung gelangt der Kaffee beim Zusammenpressen letztendlich über den OBK zum Kaffeeauslass.
Wenn Du am OBK (Oberer Brühkolben) die Hartschlauchverbindung löst und den Schlitten mal ausbaust, dann kannst Du am Schlitten die eine Schaube lösen und das Schlauchende aus der Gummimanschette herausziehen. Dann siehst Du einen O-Ring. Wenn der nicht mehr i. O. ist, dann kann das der Grund für diesen Effekt sein.

Viel Erfolg wünscht
heihof1

Ja, genau die!

Nein, da nicht. Hast Du vor dem Einbau Dir den o-Ring genau angeschaut. Wenn er einwandfrei war, dann müsste es eigentlich dicht sein. So ein O-Ring ist doch einzeln zu kaufen. Die auseinanderklappbare Zuhaltung ist nicht einzeln zu haben, aber wichtig, damit die Dichtigkeit gewährleistet ist!

Hallo zusammen,

• Ich bin sowas von neu hier und hab mich genau wegen diesem Problem hier angemeldet... und hoffe auch auf Hilfe.


Zur Sache allgemein (Meine Maschine ECAM 21.116.B)
Die Bilder von der Brühgruppe und Schlitten könnten von meinem Automaten sein.
Auch bei mir tropft Kaffee zwischen Brühgruppe und Schlitten so nach unten, sodass er neben dem Auffangbehälter runter läuft und in der Maschine unter dem Behälter ne Pfütze hinterlässt.

Jetzt habe ich euphorisch alle Dichtungen der Brühgruppe und vom Kolben gewechselt.
Schade ..., war nicht nötig. Gibt es tolle Videos als Anleitung...

Dann diese Spezialdichung vom Schlitten und den O-Ring dazu (hab ich übrigens beim großen Auktionshaus bekommen -> ECAM Schlittendichtung).
Nochmal SCHADE, immer noch das gleiche Problem?

Irgendwie muß das weiter oben, beim Brühvorgang passieren. Ich komm jetzt nicht so richtig weiter.
Gibt es noch irgendwelche Tipps von Euch?
Ich bin ganz "Ohr" was das sein könnte.

Achja, die Brühgruppe isses auch nicht, die hab ich aus nem anderen Automaten hin und her getauscht. Im "Spenderautomaten" ist alles i.O. Ohne Pfützen.
Gibt's da noch irgendwelche Ventile, die verstopft sein könnten?

Danke Euch jetzt schon,
Grüße und Prost Kaffee ohne kleckern

Mal gefragt: Die Brühgruppe besteht aus 2 Teilen. Eine die man herausnehmen kann und die Andere, die fest oben verbaut ist.
Hast Du beide Einheiten ausgebaut und revidiert, oder nur die herausnehmbare Untere?

Nabend,
Ich hatte alles draußen. Alle Dichtungen neu.
An den "alten" Dichtungen war nix zu erkennen, dass da irgendwo was ausläuft. Die braunen Rückstände sind nur, wie auf den Bildern auch zu sehen, am Schlitten und der unteren herausnehmbaren Brühgruppe. Aber dann auch nur, weil da die "Brühe" dazwischen steht und weiter nach unten läuft. An der oberen sind keine Rückstände zu sehen. Der durchsichtige Kunststoff ist auch heile.
Die Menge an Kaffee ist auch keine Überschwemmung, aber bei 2 Kaffe eine lästige Menge, die wieder ausgewischt werden muß.
Mir ist das unerklärlich.

Was man unbedingt beachten muss ist, dass es bei den Dichtungen um Zentel-mm ankommt. Heini-22 hat mal dankenswerter Weise die Dichtungsmaße hier abrufbar unter Downloads aufgezeigt. Überprüfe das mal sorgfältig!

Viel Erfolg wünscht
heihof1

Hab jetzt einige Tage in der heilen Maschine die untere Brühgruppe getestet.
Alles schick, so wie es sein muß...
Kein "auslaufen" der unteren Brühgruppe vom "defekten Automaten".
Was ist das nur?
Nomal Dichtung wechseln von der oberen Brühgruppe?

Irgendwie habe ich den Eindruck, dass es mit dem Verständnis habert. Wenn alles o.k ist und keine Wassermengen in der Auffangschale oder dem Tresterbehälter sind, dann ist ja alles in Ordnung.
Wenn doch, dann ist der OBK die Ursache, wie ich bereits informiert hatte

Guten Abend,
ich möchte mich rehabilitieren...
Mein Verständnis ist schon da und funktioniert auch.
Uuund i.O. ist immer noch nichts

So, nun zu meinenem neuen Versuch.
Neue originale obere Brühgruppe (Brühkolben) gekauft und eingebaut. Immer noch das gleiche Bild. Eher noch schlimmer geworden. Hab nur 2 Kaffee probiert, weil immer noch Brühe läuft. Dann auch nicht in den Behälter, sondern links daneben.
Hab die zerlegte Maschine arbeiten lassen, um herauszufinden was es ist. Ich kann nichts entdecken...
Wenn der Kaffee fertig ist und die Brühgruppe in Grundstellung ist, läuft (Bild) links an der Führungsschiene Kaffee runter.

Fazit, bis jetzt alle Dichtungen neu, Brühkolben nochmal extra neu
-> hat nichts gebracht...

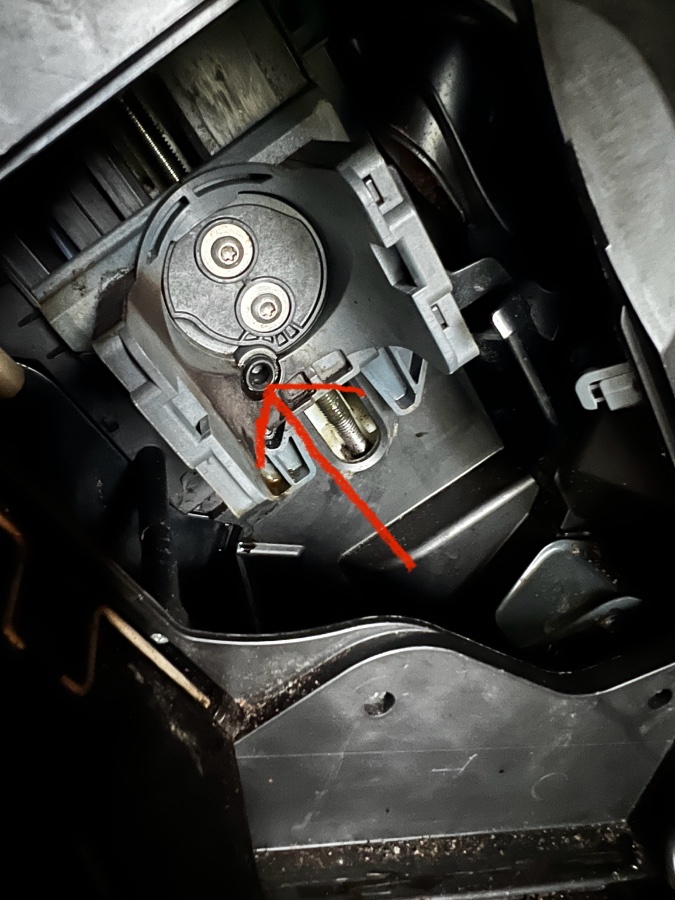

Eine Ferndiagnose ist immer schwierig! Wenn ich das jetzt verstanden habe, läuft an der unteren Brüheinheit Wasser runter, da wo der rote Pfeil der ausgebauten unteren Brühgruppe hindeutet. Das ist die Verbindung zum Schlitten, die zum OBK führt, was ich schon ausführlich beschrieben habe. Daher hatte ich eine Verstopfung in der Verbindungsleitung oder im OBK vermutet. Wenn jedoch Kaffee einwandfrei ausläuft, ist das wohl nicht der Fall. Was mich stutzig macht, ist die Kolbenstellung in den Fotos der UBE. Im herausnehmbaren Zustand ist der Kolben oben und die Zahnstange eingefahren. Ist das der Zustand im Foto, wenn man die UBE herausnimmt?

Das braune Wasser kommt von weiter oben, oder wird beim brühen da "verloren". Nicht an unteren Brühgruppe selbst.
Der Schlitten und die Führung ist auch nass. Die Schlittendichtung ist neu.
Ich hab ne Vermutung, dass das zu viele Wasser evtl. beim auswerfen des Trester aus der Brühgruppe rüber auf die linke Seite gespritzt wird. Wenn so viel Kraft da wäre... Keine Ahnung

-> Es ist die Stellung, wo man die Brühgruppe entnehmen kann. Habe den Schalter Tresterbehälter zur Kontrolle überbrückt und so Kaffee gekocht. Der Trester fällt dann auf das Kütu. Aber auch mit viel Wasser.

Das verwirrende ist, wenn der Tresterbehälter drin ist, ist das braune Wasser unter dem Behälter.

Kann es sein, dass zu viel Druck anliegt, oder ein Ventil nicht richtig funktioniert.
Wie gesagt, die obere und untere Brühgruppe schließ ich aus.
Brühkolben ist neu und eine 2. untere Brühgruppe ist auch da, die beide in der anderen Maschine ohne Sorgen funktionieren.

Temperatureinstellung hab ich heute auch geprüft. Stufe 2, dürfte von daher kein Überdruck entstehen.

Ich dreh noch durch. Immer wieder alles auseinander nehmen. Es sieht hier aus, wie bei Hempels

... da fällt mir noch was ein...
Wenn heißes Wasser in die Brühgruppe gepresst wird und dann abgeschaltet wird, muß der Restdruck nicht irgendwo hin?
Gibt es da ein Ventil oder Schlauch, der das ableiten muß?

Vielleicht tröppelt der Restdruck dann aus der unteren Brühgruppe beim wegfahren.

Langsam wird es mysteriös! Mal simpel gefragt: ist der Tresterbehälter unten am Dorn, wo ja unten der hintere Schalter ausgelöst wird, i.O. Oder etwas leicht weggebrochen? Eine Schalterüberbrückung ist doch nicht notwendig, wenn der Tresterbehälter in Ordnung ist. Hast Du auch mal den Tresterbehälter der anderen Maschine mal umgetauscht und gesehen, ob sich was verändert?

Nein falsch verstanden...
Ich hab den Tresterbehälter rausgesucht und den Schlter überbrückt, damit Kaffee gebrüht werden kann.
Alles auseinander um einen evtl. Fehler zu finden

Ich bin jetzt etwas weiter.
Hab meine Spionageabteilung gebeten zu ermitteln.
Hab en Video dazu, weiß nur nicht, wie ich das hier hochgeladen bekomme.

Die Undichtigkeit muß irgendwie am Schlitten sein. Schlauch - Schlitten - Dichtung - untere Brühgruppe. Wobei die schwarze Spezialdichung schon neu ist.

"Ich hab den Tresterbehälter rausgesucht und den Schlter überbrückt, damit Kaffee gebrüht werden kann".
Was hat man unter Tresterbehälter rausgesucht UND Schalter überbrückt zu verstehen??? Etwa habe einen anderen Tresterbehälter genommen und damit erreicht, dass die Meldung Tresterbehälter einsetzen nicht kommt und Kaffee gezogen werden kann? So jedenfalls würde man verstehen, was gemeint ist. Das würde bedeuten, dass der alte Tresterbehälter nicht funktioniert. Für mich ist normal, wenn beim Herausnehmen der UBE der Kolben oben bündig abschließt. Ist das nicht der Fall, dann könnte das die Effektursache sein, weil dann der richtige Endstand nicht erreicht wird. Unteren Antriebsendschalter mal überprüfen.
