De longhi EAM 3500 bei Entkalken Kurzschluss, Haus FI ausgelöst

frank-knut · 23. Juni 2011, 11:56

Hallo zusammen!
Ich habe eine EAM3500, und heute hat sie mal wieder das zeitliche gesegnet.
Ich habe in der Vergangenheit bereits 2 Thermoblöcke erneuert, die Maschine ist etwa 4 Jahre alt.
Nun heute beim Entkalken, mittendrinn, war plötzlich das ganze Haus dunkel, FI ausgelöst.

Nachdem der Strom dann wieder eingeschaltet war, habe ich die Maschine neu gestartet, aufheizen-allgemeine Störung.
Der Thermobloch wird aber heiss, beim Aufheizen....eher zu warm für mein Gefühl....
Ich hatte mal die Widerstandswerte für den Thermoblock hier erfragt, sind aber irgendwie verschütt gegangen, kann mir die jemand nochmal sagen?
Oder jemand einen Tipp für mich?

Und, nun steht ja in der Maschine noch die Entkalkersuppe, schadet das der Maschine? Und wenn ja, wie bekomme ich das jetzt da raus??

Danke schon mal vorab!!

frank-knut · 23. Juni 2011, 13:15

ich habe die alten werte wiedergefunden.
Die Heizschleife im Thermoblock hat keinen Durchgang

Schon wieder defekt.

BTW: Beim Abziehen des oberen Schlauches des TB, war da ordentlich Druck drauf, auch nicht normal, oder? und eine schwarze Brühe kam da raus, roch ordentlich nach dem Durgol...

Macht es Sinn, wieder einen neuen Thermoblock für 100€ einzubauen, oder sollte ich mich nach einer neuen Maschine umsehen??
Der Rest der Maschine ist ja auch nicht mehr taufrisch..
Wenn dem denn so ist, habt ihr eine Kaufempfehlung für mich in Sachen Automat mit Cappufunktion?

Stefan · 23. Juni 2011, 15:43

frank-knut schrieb:

Ich habe in der Vergangenheit bereits 2 Thermoblöcke erneuert,

Hattest du jeweils auch den Temperatursensor mit erneuert?

frank-knut schrieb:

BTW: Beim Abziehen des oberen Schlauches des TB, war da ordentlich Druck drauf, auch nicht normal, oder? und eine schwarze Brühe kam da raus, roch ordentlich nach dem Durgol...

Da sie beim Entkalken ausging, sollte das normal sein.

frank-knut schrieb:

Macht es Sinn, wieder einen neuen Thermoblock für 100? einzubauen, oder sollte ich mich nach einer neuen Maschine umsehen??

100 Euro hat der EAM-TB noch nie gekostet. In Ebay bekommst du den jetzt für 58 Euro inkl. 2 Dichtungen und Temperatursensor. Brauchst du nur noch Wärmeleitpaste.

frank-knut · 23. Juni 2011, 18:24

Danke für Deine Antwort!
Stimmt, da habe ich mich geirrt, ist günstiger. :pein:
Nein, den Temperatursensor habe ich nicht mit erneuert, da ich ja passende Widerstände messen konnte.
Wenn ich nun den TB mit Sensor und Wärmeleitpaste neu bestelle, meinst du ich habe dann mehr Glück?
Ich habe keine Lust jedes Jahr die Maschine zu zerlegen.....

Stefan · 23. Juni 2011, 20:44

frank-knut schrieb:

Nein, den Temperatursensor habe ich nicht mit erneuert, da ich ja passende Widerstände messen konnte.

Sollte man vorsichtshalber immer mit wechseln.

frank-knut schrieb:

Wenn ich nun den TB mit Sensor und Wärmeleitpaste neu bestelle, meinst du ich habe dann mehr Glück?

Garantie kann ich dir keine geben. da der TB zu heiss war, würde ich nach dem Wechsel zur Vorsicht die Temperatur und die Ansteuerung vom TB messen. Wie schaut es mit deinen Lötfertigkeiten aus?

frank-knut · 23. Juni 2011, 21:41

Hmm, Löten ist nicht unbedingt meine bevorzugte Tätigkeit, ist aber machbar wenn es nicht zu winzig ist.
Ansonsten kenne ich jemanden, der sich mit so was auskennt

Warum fragst du?

Stefan · 24. Juni 2011, 08:33

Ich würde zur Sicherheit noch auf der Leistungsplatine den Triac TY2 wechseln, das ist ein BTA24-600. Da dir bereits 3 TB hopps gegangen sind, kann es am Sensor und/oder auch am Triac liegen.

Gregor · 24. Juni 2011, 09:36

Wenn der Thermoblock keinen Durchgang hat, wundert es mich aber, dass dieser heiß wird bis die allgemeine Störung angezeigt wird.

Gruß
Gregor

frank-knut · 25. Juni 2011, 13:41

Gregor schrieb:

Wenn der Thermoblock keinen Durchgang hat, wundert es mich aber, dass dieser heiß wird bis die allgemeine Störung angezeigt wird.

Gruß
Gregor

Es war so, dass der FI ausgelöst hatte und ich direkt die Maschine im Verdacht hatte.
Also ich dort hinkam, war sie natürlich aus, aber die Tassenablage RICHTIG heiss, also zum Fingerverbrennen....
Nach dem wieder einschalten kam dann "allgemeine Störung"....
Die Frage ist, warum dieser Defekt IMMER beim oder direkt nach dem Entkalken auftritt....
War jedes mal so.
Wird der Thermoblock beim entkalken heisser als sonst??

woingenau · 27. Juni 2011, 00:40

Falls der TB verkalkt war, wird er während/nach der Entkalkung wärmer, weil der Kalk ja isolierend wirkt.

Gregor · 27. Juni 2011, 08:54

Wenn der FI nach jedem Entkalken aktiv wird, dann wird durch das Entkalken eine undichte Stelle freigesetzt. Oft verschließt Kalk diese feinen undichten Stellen recht schnell, so dass dann kein Wasser mehr austreten kann. Nach dem Entkalken sind diese dann wieder frei, es tritt Wasser aus, kommt mit Spannungsführenden Teilen in Kontakt und löst den FI aus.

Gruß
Gregor

frank-knut · 27. Juni 2011, 19:33

Ok, Danke für die Erklärungen!
Die Teile sind nun hier, und ich werde es mit einem neuen TB und einem neuen Fühler erneut probieren.
Wärmepaste ist auch dabei, beim letzten Tausch habe ich die alte Paste so gut es ging von dem alten TB übernommen, vlt. war das auch ein Grund.
Wer weiß....
Wenn ich nun den neuen TB eingebaut habe, sollte ich die Temperatur am TB im Betrieb mal messen?
Wie heiss sollte der werden?
Und noch ne Frage:
Ich habe irgendwo (finds nicht wieder) gelesen, dass man den unteren Schlauchanschluss mittels 2er Dichtringe strammer eingebaut bekommt.
Stimmt das, oder lieber wie es war?

Das mit dem Löten auf der Platine verschiebe ich erst mal, sollte der TB erneut versterben, werde ich die Maschine zu einem Bekannten bringen, der so was kann.

DANKE!!!

Stefan · 27. Juni 2011, 20:00

frank-knut schrieb:

Wenn ich nun den neuen TB eingebaut habe, sollte ich die Temperatur am TB im Betrieb mal messen?
Wie heiss sollte der werden?

Ja, um die 90 Grad.

frank-knut schrieb:

Ich habe irgendwo (finds nicht wieder) gelesen, dass man den unteren Schlauchanschluss mittels 2er Dichtringe strammer eingebaut bekommt.
Stimmt das, oder lieber wie es war?

Nur wenn er mit einem O-Ring nicht dicht werden sollte.

frank-knut · 27. Juni 2011, 20:53

OK, Danke, ich melde mich nach dem Einbau nochmal.

frank-knut · 27. Juni 2011, 22:01

Tb ist drin, dicht ist es auch.
Momentan läuft der Entkalkungsvorgang, der wurde ja abgebrochen beim Kurzschluss.
Ich habe aber nur klares Wasser drin, ich glaube, der Entkalker hat lange genug eingewirkt

Was ich gesehen habe ist eine Wasserspur, eher eine Kalkspur unterhalb des Stromanschlusses des TB, hinterer Anschluss. Scheinbar ist da wohl Wasser raus gekommen.....
Daher wohl die FI Auslösung...

Stefan · 27. Juni 2011, 23:06

Hört sich doch schon mal gut an. :thump:

frank-knut · 13. März 2013, 18:23

Stefan schrieb:

Ich würde zur Sicherheit noch auf der Leistungsplatine den Triac TY2 wechseln, das ist ein BTA24-600. Da dir bereits 3 TB hopps gegangen sind, kann es am Sensor und/oder auch am Triac liegen.

Hallo!
Gerade eben ist meine Maschine wieder mal ausgefallen.
Beim Kaffeebezug fiel der Haus FI.
Tassenablage war glühend heiss.
Schon wieder......

Gibt es eine Beschreibung, wie ich diesen "Triac" auswechseln kann?
Ich denke, ich komme da nicht drumrum.
Also Thermoblock, und Fühler wie das letzte Mal und zusätzlich dieses Teil...
Wo bekomme ich das denn her?
Den Block habe ich immer über Ebay gekauft.

Stefan · 13. März 2013, 18:52

Stefan schrieb:

Ich würde zur Sicherheit noch auf der Leistungsplatine den Triac TY2 wechseln, das ist ein BTA24-600.

Mein Fehler, der TY2 ist ein BTB16 700BW. Bekommst du z.B. hier.

Oder du nimmst den BTB24-600BW. Der sollte auch gehen, denn im KVA haben wir weder 600V noch 700V. Die Anschlussbeine beim alten am Körper abzwicken, dann kann man sie einzeln entlöten.

frank-knut · 13. März 2013, 21:13

Danke für die Tipps!

ich habe die Maschine jetzt offen, und auch mal die Bezüge ausgelesen.
TOT Kaffee 1527
TOT Water 339
Entkalkt 1
Cappu 124

Diese zahlen stimmen aber nicht, die Maschine ist 6 jahre alt, und läuft täglich etliche male.
Entkalkt habe ich auch schon zig mal....
????

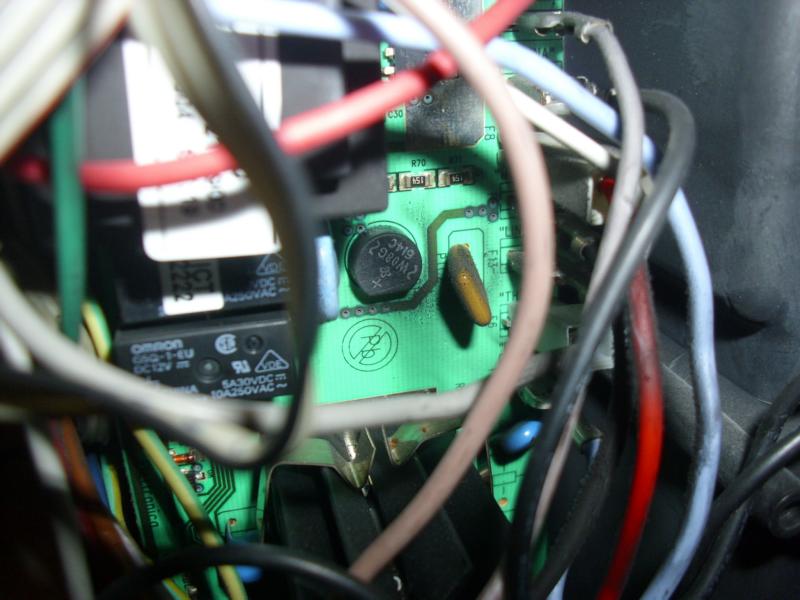

Dann habe ich gesehen, dass überall auf der Platine so ein schwarzer Dreck klebt, zu sehen auch auf Bild 1
Was ist das?
Und, auf Bild 2, ist das der "Triac"?

Was meint ihr, lohnt sich eine rep, bei dem Alter der Maschine?
Das ist jetzt der 5. Thermoblock, die Pumpe habe ich vor einem Jahr gewechselt.
Jetzt gerade habe ich gesehen, dass der Kollektor stark eingelaufen ist.....

[img]http://www.kaffee-welt.net/index.php?page=Attachment&attachmentID=3963&h=ab4649450f9325b3bdeaeee340f47b48762133d4[/img]

[img]http://www.kaffee-welt.net/index.php?page=Attachment&attachmentID=3964&h=096d4078fb0280bbb5e5272e990424115faf4381[/img]

Stefan · 13. März 2013, 21:20

frank-knut schrieb:

Dann habe ich gesehen, dass überall auf der Platine so ein schwarzer Dreck klebt, zu sehen auch auf Bild 1
Was ist das?

Normaler Schmodder, ist bei jeder älteren Maschine.

frank-knut schrieb:

Und, auf Bild 2, ist das der "Triac"?

Ja, ist er.

Sicher, daß der TB wieder defekt ist? Schon gemessen?
