Anschluss Delonghi EAM Leistungselektronik 5232104300

Zeno · 6. Oktober 2012, 10:12

Hallo, habe eine zerlegte Delonghi EAM geschenkt bekommen, nun stehe ich davor die Leistungselektroik 5232104300 anzuschliesen die alte Version hat jemand von euch ein Foto, ich weiss nicht welches Kabel an Vapore, Line Out und EV kommt

für eure Hilfe wäre ich sehr dankbar

feuer.stein · 6. Oktober 2012, 10:26

Guck mal im Downloadbereich, da habe ich mal eine Platinenbelegung für eine 3500er hinterlegt. Die vorhandenen Kabel dürften passen.

Zeno · 6. Oktober 2012, 11:08

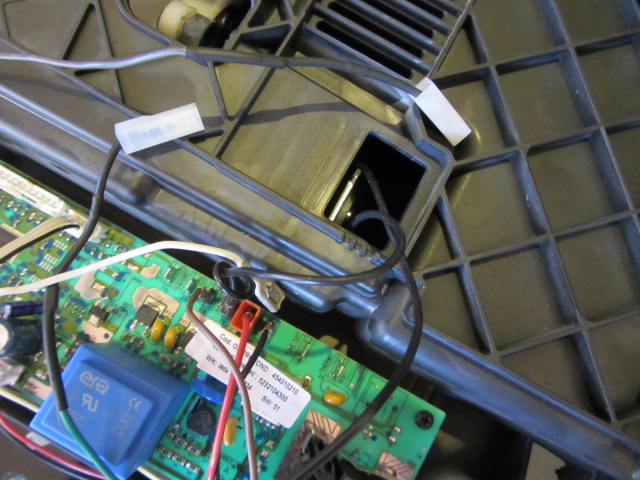

Hallo, da habe ich schon geschaut, das passt irgendwie nicht zusammen, ich habe zur sicherheit mal ein foto angehängt!

feuer.stein · 6. Oktober 2012, 11:43

Welches Modell ist es denn? Sieht wirklich anders aus.

EV ist ein Magnetventil, Vapore hat was mit Dampf zu tun

michael2 · 6. Oktober 2012, 15:02

Nach meinem vorliegenden original Schaltplan ist:

EV1 = F12 = Rot
EV2 = F11 = Braun
Line in = F13 = Weiss
Dampf = F5 = Blau
Dampf = F2 = Braun
