Hallo DeLonghi-Gemeinde,

das Durcheinander mit dem Anschlußstutzen (von der Wasserpumpe kommend) müssen wir mal klären:


Mein ESAm-TB hat am Eingang 5 mm Durchmesser, wieviel Dichtungen und
Distanzröhrchen müssen da in welcher Reihenfolge aufgebracht werden am
Rakkord? ((Weil ich heute 3 kleine Dichtungen reinmachen mußte bis der
dicht war--oder noch besser: gibt es wieder verschiedene Rakkorde--dazu
wieder Distanzstücke,, ??????))

Welches Distanzstück gehört wo rein?

Wieviel verschiedene RAkkord-Stücke gibt es für die ESAM-Blöcke?



Und auch in welchem Durchmesser (Farbe der Dichtungen? Anlehnend an die
Serviceanleitung z. B. bei KOMTRA, welche in diesem Punkt sehr ungenau
ist)??



Danke für ne endgültige Klärung im Voraus! :denk:

Bilder oder Darstellungen wären sicher nicht uninteressant. :wink:

Sehr gut, jetzt aber bitte die Zurodnung am Einlass (Zulauf) von der Wasserpumpe am TB:

Wieviel Dichtungen kommen da mit der Hülse rein--und in welcher Reihenfolge?
UND: Ist das beim 6 mm anders wie beim 5mm Durchmesser?

Bei den eingestellten 2 Bildern ist ja diesbezüglich leider gar nix dargestellt (wa eigentlich mein Hauptproblem, es gibt nämlich verscheidene Hülsen z. B. , eine für 5 mm mit kleineren Dichtungen und beim 6er eben anders...)

Grüßle

DANKE!

Kleiner Nachtrag: bei 6mm Durchmesser sind die Dichtungen wie auch die Hülse größer- welche Farbe hat die Dichtung an diesem Fall?

Ne, das stimmrt eben nicht, kann ja nicht sein- 5 und 6 mm ist ungleich dick?!

Oder war das ironisch eben?

<nein, stimmt nicht- das ist das leichte Durcheinander, das ich meinte, welches doofe Wirkungen hat (TB doch wieder undicht, weil falsche Dichtung, usw.).
Da sind alle online-shops sehr ungenau..........

Der Durchmesser ist größer , ergo ist die Dichtung auch größer.

Anderes Beispiel: Ich hatte mal einen Rakkord bestellt (nicht bei den bisher hier genannten shops!) und da kam der OHNE die Hülse, und der wußte nicht mal was ich meinte, weil das ein >Durcheinander ist und endlich mal geklärt werden muß!

Auch sollten die Serviceabbildungen bzgl. den Rakkords (und den dazugehörigen Dichtungen und Hülsen) genauer sein, ich weiß heute noch nicht genau was ich für welchen ESAM-TB genau an Dichtungen, Hülse und Rakkordstück brauche- ich meine sogar, es gitb mehr als zwei Rakkord-Typen für die ESAm-Blöcke...dann wiederum mit was innen drin???

Ich hoffe nicht, daß das ein Puzzle wie bisher bleibt, weil NUR korrekte Passstücke und Dichtungen halten das Wasser in den Leitungen und Anschlüßen!

Sind die kleinen nicht in Farbe weiß (bei Komtra jedenfalls?)

Ah, ok das ist nachvollziehbar durch Deine Beschreibung wie diese abdichten, da bin ich tatsächlich von der Abdichtung am Stutzen ausgegangen, was ja dann doch Quatsch ist, weil dort die Hülse Luft hat.
Aber die kleinen Dichtungen gehen da aber press drüber, während sie beim 6 mm zu klein sind, glaube ich. Jetzt guck ich auch noch mal.....

Jetzt ist das m. E. so :

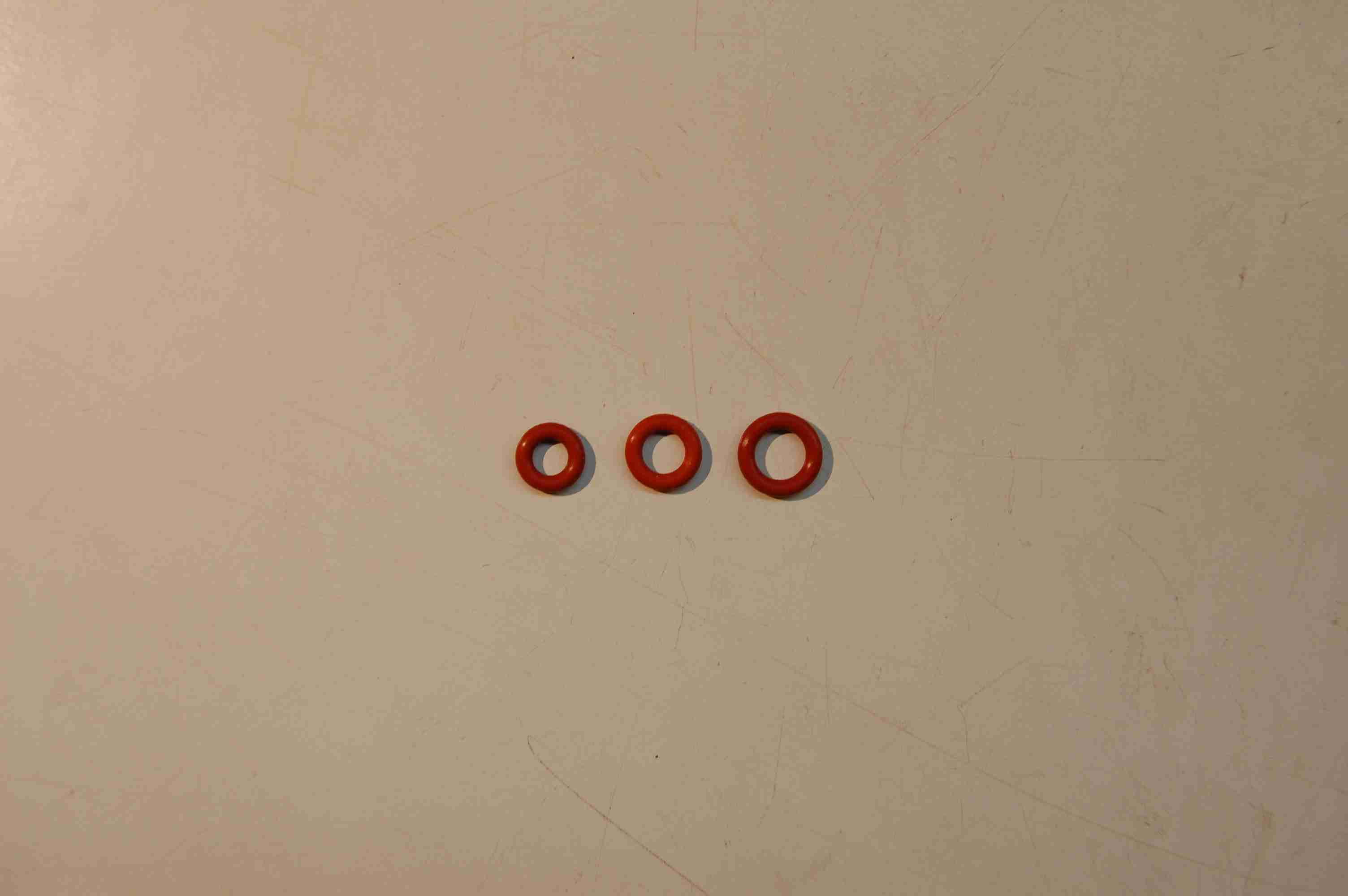

Beim 5mm-Stutzen geht die kleine (weiß deklarierte) Dichtung (das ist die gleiche wie an allen Leitungen) gut drauf und scheint bestens abzudichten, während sie beim 6 mm schon augenscheinlich zu klein ist, da muß die nächste größere drauf......

welche dann die blaue wäre (nächst größere), diese wiederum schlappert dermaßen auf dem 5er rum, das kann doch nicht dicht werden....??

Herzlichen Dank,

da ist eine klare Aussage! :thump:

Die vier Stück beziehen sich auf zwei am Rakkord und je einer an den abgehenden Druckschläuchen (1xoben und 1x unten).

Damit wäre mein "thread" (komisch woher das kommt, heißt übersetzt: Faden oder Gewinde, nicht zu verwechseln mit "threat", was Drohung heißt ) hinreichend erläutert, vielleicht noch mit dem Hinweis auf die unterschiedlichen Distanzhülsen zu achten (1 x 5mm, 1x 6mm)

Grüßle und bis demnächst

Hervorragende Download-Ansicht :thump: :thump: :thump: :thump: :thump:

Jetzt ist soweit alles klar- natürlich 6 insgesamt.....
