HD 5730 undicht

magnolia · 10. November 2013, 10:31

Hallo,

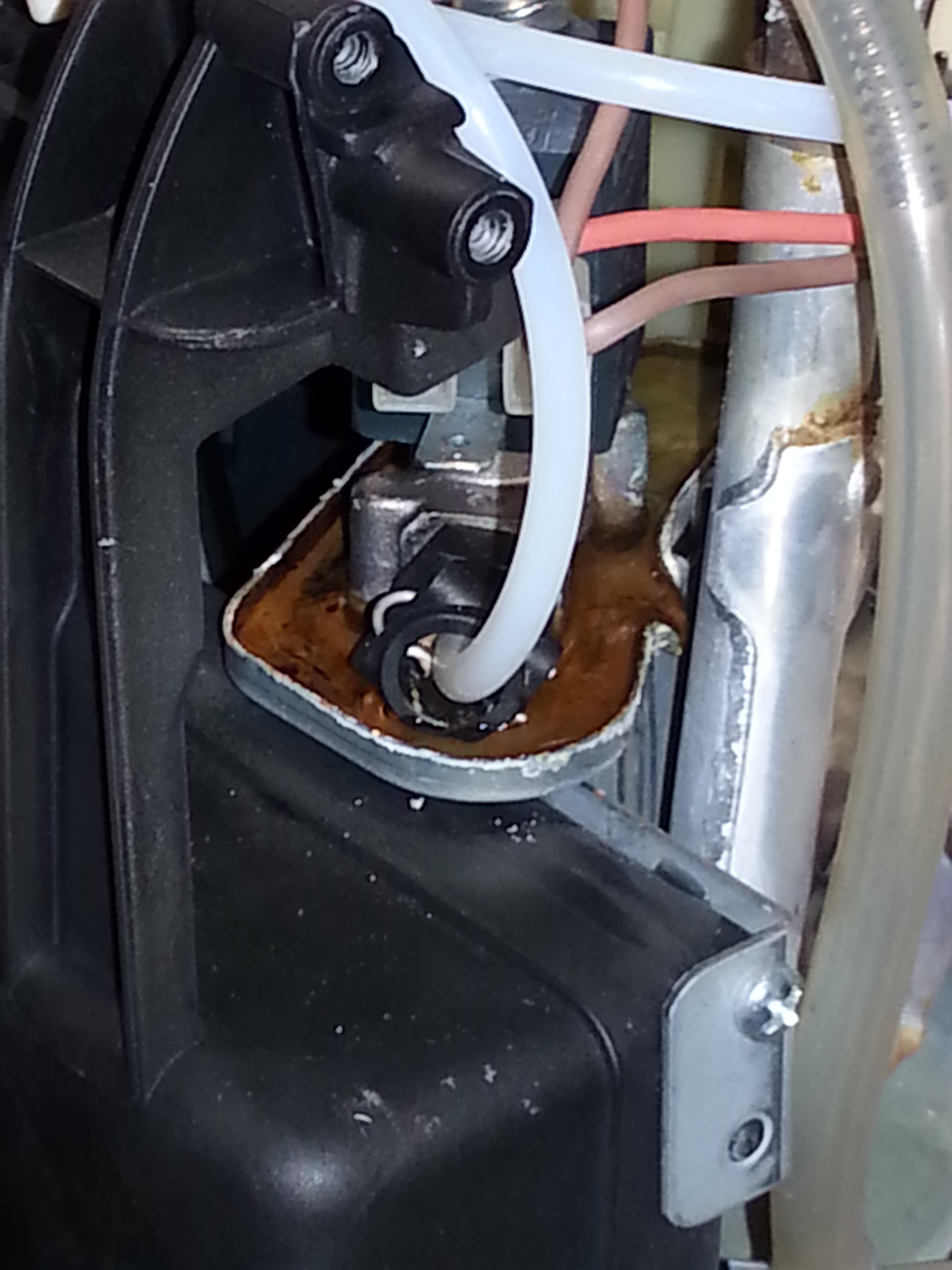

unsere Philips HD 5730 ist leider seit einiger Zeit undicht. Wir haben sie aufgeschraubt, um zu sehen, wo das Wasser herkommt. Die undichte Stelle sieht man ganz deutlich, denn die Platte ist schon rostig. Wenn man Kaffee macht, dieser fertig ist und die Brühgruppe sich wieder nach unten bewegt, kommt oben bei diesem grauen Block Wasser raus, läuft über das kleine Schnäuzchen nach unten, pfutzt laut, wenn es über heisse Bauteile läuft und sammelt sich unter der Maschine. Was könnten wir tun, um das Ding zu reparieren?

Bin gespannt, ob uns jemand weiterhelfen kann.
Viele Grüße
Ute

michael2 · 10. November 2013, 11:22

Da wird das 3 Wege Solenoidventil unter der Spule durchgerostet sein.
Unter Downloads, Delonghi gibt es eine Ausbau PDF.

magnolia · 10. November 2013, 12:08

Hallo Michael,
vielen Dank für deine Antwort. Wir haben das Ventil ausgebaut, aber am Metallteil unten hängen links und rechts diese schwarzen Kunststoffteile dran. Kann man die noch abbauen? Es sieht so aus, wie wenn die Ersatzteile ohne diese Kunststoffteile geliefert werden. Was brauchen wir sonst noch an Ersatzteilen, irgendwelche Dichtungen vielleicht?
Grüsse von Ute

Stefan · 10. November 2013, 14:31

Diese schwarzen Kunststoffteile heißen Raccord, die reissen gerne ab, deswegen bestellt diese mit. Und 2 Dichtungen für den Anschluss am Magnetventil und 2 Dichtungen für den Hochdruckschlauch.

michael2 · 10. November 2013, 16:36

Mach mal die Mutter ab und entnimm die Spule. Ist es da rostig?
Vielleicht ist es nur an den Raccords undicht?

magnolia · 10. November 2013, 18:03

Wir hatten die Raccords schon runtergemacht, sie waren etwas verkalkt, die Spule auch, aber nicht rostig. Nach dem Entkalken hat mein Mann die Raccords zu fest aufgedreht, dann ist natürlich einer abgebrochen...
Jetzt wollen wir zwei neue Raccords und die Dichtungen bestellen, und dann wird weiterprobiert. Leider habe ich keine Ahnung, nach was ich schauen muss, um die richtige Referenz für die Dichtung zum Hochdruckschlauch zu finden. Die anderen Teile habe ich gefunden. Könnt ihr mir hier noch bitte weiterhelfen?
Viele Grüße
Ute

michael2 · 10. November 2013, 18:07

magnolia schrieb:

dann ist natürlich einer abgebrochen...

Willkommen im Club.... :nicken:

magnolia schrieb:

Dichtung zum Hochdruckschlauch

Z.B.: juraprofi.de/DeLonghi-Ersatzte…evollautomaten::5703.html

magnolia · 10. November 2013, 18:09

Übrigens hatte die Maschine in den letzten Wochen öfter mal eine Fehlermeldung : Kaffee zu fein gemahlen, bitte Mahlwerk einstellen (oder so ähnlich), und auch mal Tülle einsetzen, obwohl die Tülle drin war. Die Fehlermeldungen liessen sich aber wegdrücken.
Auf was könnte das noch hinweisen?

Viele Grüße
Ute

michael2 · 10. November 2013, 18:14

Probier mal das: kaffee-welt.net/index.php?page=DatabaseItem&id=62

magnolia · 10. November 2013, 18:20

Ok, vielen Dank. Das werden wir auch noch machen, wenn die Maschine schon auf ist.
Hoffe nur, dass wir das Ding auch wieder mit allen Teilen zusammenbekommen...

Viele Grüße
Ute

magnolia · 15. November 2013, 17:49

Hallo,
wir haben die Maschine wieder zusammengebaut und sie ist dicht. Kaffee kommt auch raus.
Leider hatten wir wieder die Fehlermeldung mit dem zu fein gemahlenen Kaffee und würden nun gerne die Seite aufschrauben, um den Gummischlauch zu reinigen, was Michael vorgeschlagen hatte. Leider wissen wir nicht, wo die Verkleidung aufgeschraubt werden muss. Hab die Seite fotografiert, vielleicht kann mir jemand erklären, wo wir schrauben müssen. Die Fotos der EAM 4200 sehen so ganz anders aus, als das was wir da haben...

michael2 · 15. November 2013, 17:58

Soweit hast du doch schon alles entfernt.
Am grünen Pfeil ist der schwarze Gummischlauch aufgesteckt. Runterpullen, reinpusten....

magnolia · 15. November 2013, 18:09

Ist das der schwarze Gummischlauch der in den Thermoblock führt? Da komm ich mit den Fingern nicht ran, würde das Ding eventuell mit Hilfe eines Werkzeugs abbekommen, aber sicher nicht mehr rein. Kann man da oben noch was wegschrauben?
In der Anleitung sind auch noch der Ablauf und Abwasserkanal zu reinigen - wo sind die denn in der hd5730?
Jetzt haben wir Blut geleckt, jetzt soll der Rest auch funktionieren!

michael2 · 15. November 2013, 18:22

magnolia schrieb:

Ist das der schwarze Gummischlauch der in den Thermoblock führt?

Ja.

magnolia schrieb:

würde das Ding eventuell mit Hilfe eines Werkzeugs abbekommen

Mit einem Schraubendreher aushebeln und hochziehen.

magnolia schrieb:

aber sicher nicht mehr rein

Doch. Mit einem Schraubendreher runterdrücken und einhebeln.

magnolia schrieb:

wo sind die denn in der hd5730?

Etwas versteckt unter dem vorderen Solenoidventil. Alles abschrauben. Digitalkamera nicht vergessen.

joker_2000 · 4. Januar 2014, 12:54

Frohes neues 2014!
Nun muss ich mich auch einmal zu Wort melden.
Mein HD5730 ist nun seit September 2009 im Einsatz,
hat 10461 Cappu, 8148 Kaffee, 2074 Wasser, 32 Entkalkungen (sehr weiches Wasser)
und 54 Reinigungen auf der Uhr.
Seit einiger Zeit ist die Maschine nun undicht.... und die zweite Reparatur steht an,
im letzten Jahr schonmal das Milchschaumventil vorne ausgetauscht und mehrere Male
den oberen Brühkolben entkalkt....

Ein Ausbau des hinteren Solenoidventils und das über Nacht in Entkalker legen brachte keine
Besserung.
Nun hab ich ein neues bestellt und werde dabei auch den Wasserfilter tauschen.
An dieser Stelle ein großes Dankeschön an die Hilfe und die tollen Anleitungen, ohne die
hätte ich die Maschine immer in die Reparatur geben müssen! Auch die Anleitung, um die
Bauteile mit den Widerstandswerten durchzumessen, einfach super!
Vielen Dank dafür!

Gruss
Micha

Stefan · 4. Januar 2014, 15:04

Danke für das Lob und halte uns auf dem Laufenden.

joker_2000 · 13. Januar 2014, 20:28

Hallo Kaffeegemeinde,

nachdem das hintere Solenoidventil samt Wasserfilter und Silikonfett bestellt und angekommen war, machte ich mich Samstag ans Werk und tauschte die Teile aus.
War auch soweit kein Problem, nur beim Spülvorgang und beim Bezug lief immer noch ein wenig Wasser in die Abtropfschale. Beim Spülen etwas mehr als beim Bezug.
Daraufhin habe ich den Thermoblock freigelegt und mir auch den Brühkolben genauer angeschaut.
Seitlich konnte ich sehen, dass an der Wasserzuleitung in den Brühkolben ein wenig Wasser herausläuft, an der Innenwand in der Maschine runter und dann über die "Rinne"
in den Auffangbehälter.
Schon mit ein wenig Herzklopfen hab ich dann den Brühkolben zerlegt, gereinigt und die Dichtungen mit Silikonfett eingeschmiert und alles wieder zusammengebastelt.
Maschine lief auch (Gott sei Dank

), aber das kleine Leck ist immer noch nicht behoben.

Nun meine Frage an Euch:
Muss dann der gesamte Thermoblock incl. Brühkolben ausgetauscht werden oder gibt es da viell noch eine günstige Variante wie zB nur die Dichtungen etc austauschen?
Schaut Euch gerne die Bilder dazu an....

Gruss
Micha

michael2 · 13. Januar 2014, 20:53

Da hast ja ordentlich Leben im gelben Becher. :nicken:

kaffee-welt.net/index.php?page=DatabaseItem&id=73 Danach ist das wieder in Ordnung.

joker_2000 · 13. Januar 2014, 21:36

Danke, aber aufgrund der Anleitung hab ich das ja alles zerlegt, gereinigt und wieder zusammengesetzt.
Aber es tropft halt immer noch

michael2 · 13. Januar 2014, 21:40

joker_2000 schrieb:

hab ich das ja alles zerlegt, gereinigt und wieder zusammengesetzt.

Sind Deine eingestellten Bilder die aktuelle Situation?
