Siena2 alles dunkel

kaffeecodo · 1. September 2016, 12:15

Hallo
Hab wie immer in der Früh die Siena 2 eingeschalten, sah sieh noch munter blinken und leuchte. Dann ein kurzer Gang aufs Klo und als ich zurückkam war alles dunkel. Stecker gezogen, alles überprüft Strom ist da. Dann Deckel aufgeschraubt Glassicherung überprüft scheint in Ordnung zu sein. Strom geht vom Schalter noch weg aber sonst alles Tod?
Platinenableben? was könnte es sonst noch sein?
Danke für Rückmeldungen

Heinz Rindfleisch · 1. September 2016, 12:28

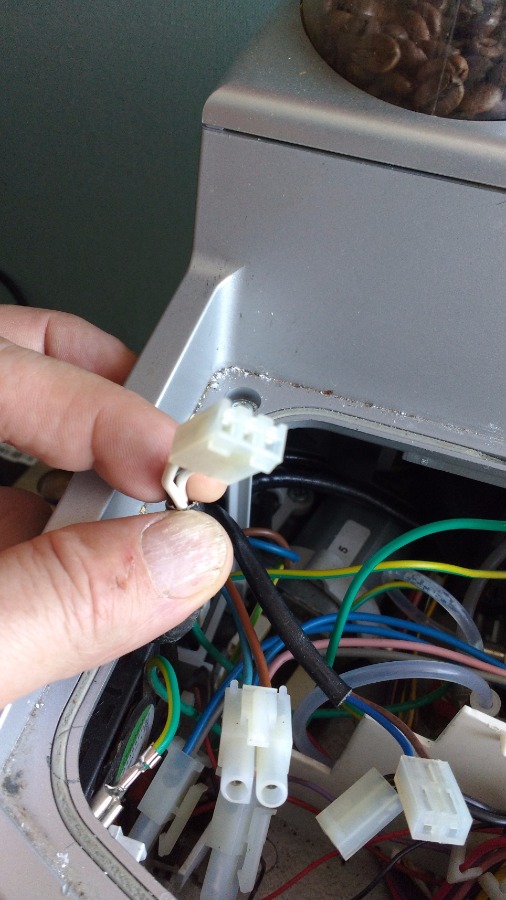

Prüfen, ob am 3-poligen Stecker weiss-schwarz-weiss irgendwelche Schmauch-/Schmorspuren zu sehen sind.

kaffeecodo · 1. September 2016, 12:59

Hallo!
Danke für die Antwort, aber nein der schaut aus wie neu nur auf dem 2 poligen vom schalter ist auf der gegenseite auf der Platine einer etwas dunkler.

kaffeecodo · 1. September 2016, 15:15

Könnte auch nur die Bedienfeld Platine defekt sein? Wenn ja wie kann man das feststellen?

kaffeecodo · 5. September 2016, 20:35

ich fürchte mir kann keiner helfen...

Somit naht das ende. Braucht wer ersatzteile??? Dampferzeuger ist erst 10 Monte alt...
Empfehlungen für eine gebrauchte nachfolger maschine??
Danke

Heinz Rindfleisch · 5. September 2016, 20:48

So schnell würde ich an Deiner Stelle nicht aufgeben. Es ist halt schwierig, aus der Ferne eine Diagnose anhand eines Fehlerbildes "alles dunkel" zu stellen.

Hast Du mal an dem dreipoligen Stecker die Spannungen gemessen? Zwischen weiss und schwarz sollte jeweils ca. 15 Volt Wechselspannung anliegen.

OlliFFM · 5. September 2016, 22:20

Mangels Erfahrung kann ich dazu keine direkte Hilfe geben. Aber bei so einer teuren Maschine würde ich doch das Multimeter zücken und die Wege verfolgen.
Alleine: Sicherung scheint in Ordnung. Die muss man schon messen....

Bei einem Display Defekt würde die Maschine trotzdem auf Tasten reagieren. Ohne Messungen wirst du nichts herausfinden.
Versuche es logisch zu verfolgen: Maschine ist im Betrieb, was kann dazu führen dass diese keine Reaktion mehr zeigt?

Durchgangsprüfer vom Netzstecker zur ersten Einspeisestelle, für alle 3 Pole. Von dort wird weiter gemessen, auf Widerstand.
Sicherungen nicht thermischer Art müssen durchgängig sein. Führst das zu keinem Befund Bild von den Anschlüssen anfertigen. Viele Bilder.
Anschlüsse von der Systemlogik / Leistungselektronik abklemmen. Sichtprüfung der Kontakte auf Verschmutzungen. Platine auf aufgequollene / geplatzte Bauteile oder geschwärzte Stellen untersuchen.
Stecker nacheinander aufstecken und mittels Messung auf Kontakt messen, wenn es so nicht geht muss die Platine halt aus dem Gehäuse raus.

Bei so einer gravierenden Störung kann es fast nur die Stromversorgung sein.

Kaffeechris · 5. September 2016, 23:24

Hallo wenn du den Eintaster drückst hörst das Relais ziehen(klacken).
Auch die Fragen von Heinz Rindfleisch und OlliFFM sollten beantwortet werden.
Ansonsten sehe ich für die Hilfe schwarz.

MfG Chris

kaffeecodo · 6. September 2016, 12:11

Danke vorerst für die Inputs. Platine war schon heraussen und rein optisch konnte ich keine fehler finden. multimeter besorg ich mir und werde berichten
danke an alle!!!

kaffeecodo · 7. September 2016, 08:18

Zwischenbericht:
Glassicherug auf durchgang gemessen = ok
Anschluss vom schalter auf platine X1 gemessen 230V
Schwarz weissen stecker gemessen = 0V bzw das andere weisse kabel 0,44 V

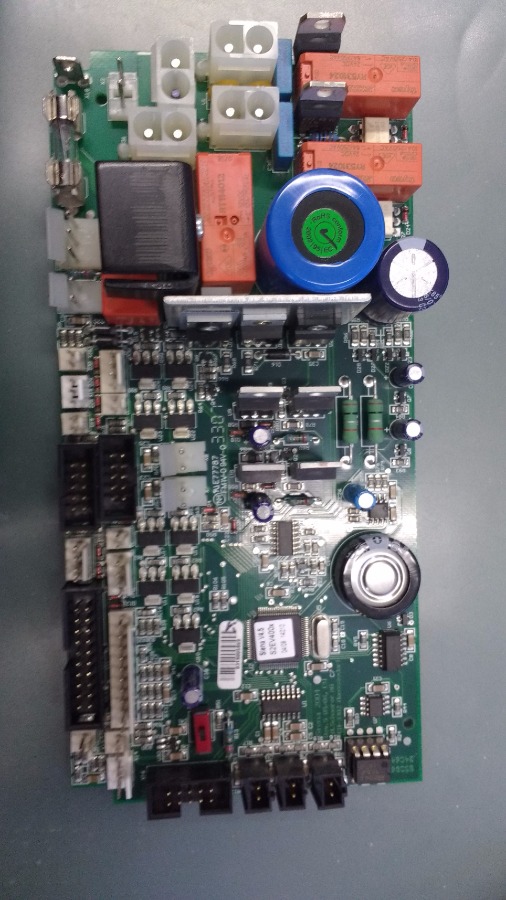

Also wird es der Spannunngswandler sein... nur ich bin leider kein elektrotechniker....Welcher ist das?
SChicke auch gerne die Platine irgendwo hin, kenn leider in meiner Nähe niemanden der schaerer macht (Niederösterreich)..
Optisch seheich keine verschmorungen oder ähnliches

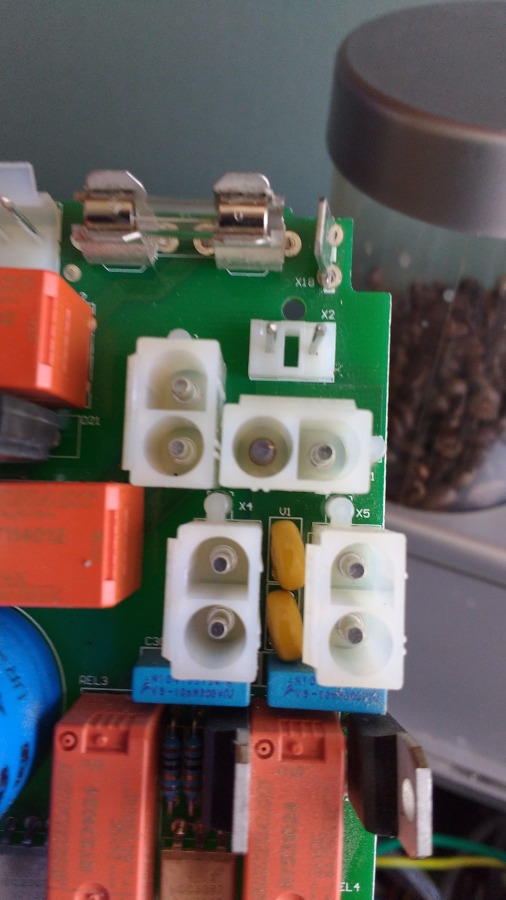

Nur den schon erwähnten schwarzen stift am runden stecker (siehe Bild oben) vom x1. der halbrunde teil hat durchgang mit den halbrunden anschlüssen am X4 und X5, der runde stecker aber nicht...

update*** könnte es der gleichrichter sein? GBU 8D ?? lässt sich der prüfen oder wie schauts mit auslöten und ersetzen aus? ist das eher schwierig?

Heinz Rindfleisch · 7. September 2016, 10:22

Hast Du die Spannungen am schwarz-weißen Stecker gemessen, als der Stecke an die Platine gesteckt war oder als er abgezogen war?

Wenn da in abgezogenem Zustand wirklich die angegebenen Wechselspannung 0 und 0,44 vorhanden sind, ist der Trafo in der Maschine kaputt. Der sitzt nicht auf der Platine, sondern unter dem Wassertank.

OlliFFM · 7. September 2016, 12:59

Für solche Reparaturen braucht es keinen Experten für Kaffeeautomaten. Das kann jeder Elektriker.

Heinz Rindfleisch · 7. September 2016, 13:39

Der Steckverbinder an der Platine mit dem verkokelten Stift sieht echt abgebrannt aus. Da wird Netzspannung zugeführt, aber wenn der Stift wirklich defekt ist, kommt natürlich nix mehr an der Platine an.

Es sollten dann aber auch entsprechende Spuren am Gegenstück zu diesem Steckverbinder zu sehen sein.

kaffeecodo · 7. September 2016, 15:38

Hallo!4

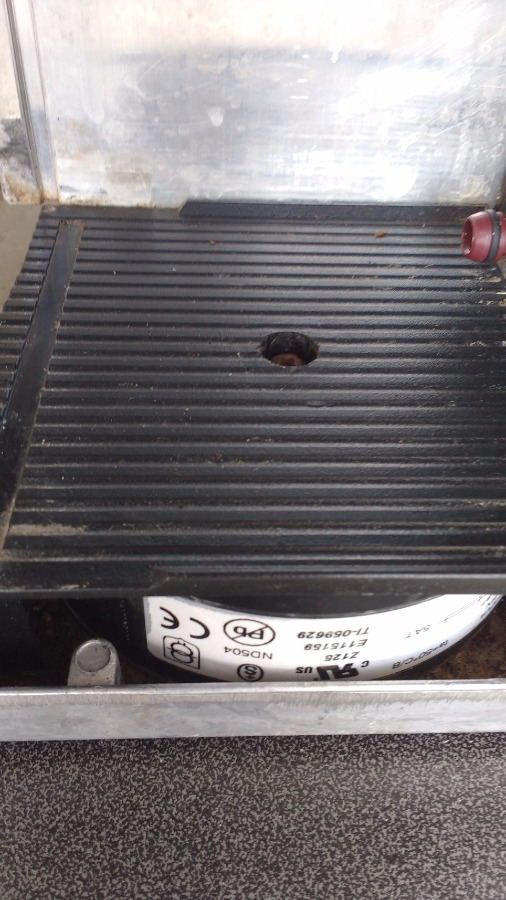

Man lernt immer dazu, da ist also der Trafo.

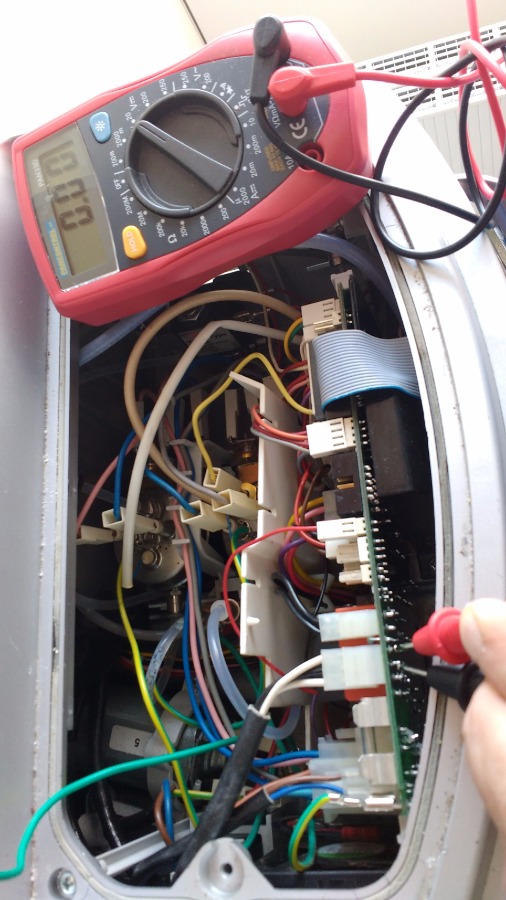

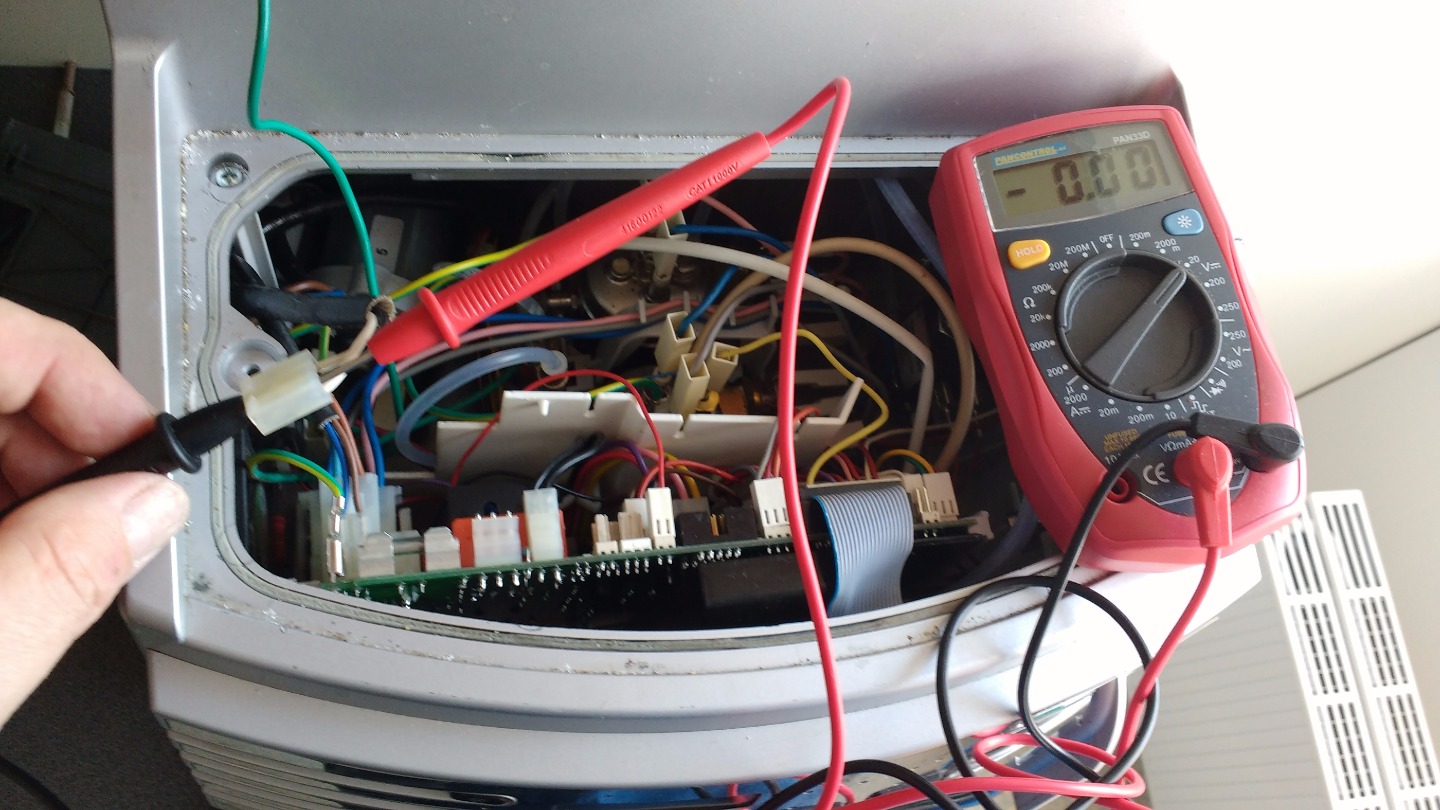

Gemessen am Stecker als auch an der Platine (siehe Bild) jeweils 0 (siehe Bilder)
Der Schrauben an der Spule ist leider so verrostet dass er mit meinem primitv schraubendreher keinen muckser macht.
Gibts den trafo als Ersatzteil?

OlliFFM · 7. September 2016, 17:42

Google Suche: schaerer Siena 2 trafo
Ergebnis: Positiv, bei ibäh für 25 Tacken

kaffeecodo · 7. September 2016, 21:51

danke. 321 meins. Update folgt

kaffeecodo · 13. September 2016, 15:16

Hier da versporchene Uppdate:
Der "neue"Trafo wurde besorgt und eingebaut.
Es bleibt alles finster wie es war.
Jetzt gibt es ja einen zweiploigen stecker zum Trafo blau brau...sollten da nicht 220V anliegen?
Wenn dort kein strom herkommt wie solll cih weiter vorgehen? doch einen neuen gleichrichter einlöten?
Danke wie immer
hannes

maze · 13. September 2016, 17:02

Hast du den Netzschalter an der Seite geprüft ?

Heinz Rindfleisch · 13. September 2016, 17:29

blau und braun ist die Primärseite des Trafos, darüber wird die Netzspannung zugeführt. Den Stecker gab es ja auch am alten Trafo schon

Und wie schon gesagt:

Heinz Rindfleisch schrieb:

Der Steckverbinder an der Platine mit dem verkokelten Stift sieht echt abgebrannt aus. Da wird Netzspannung zugeführt,

kaffeecodo · 13. September 2016, 19:12

Hi. Ja der schaut verkohlt aus, ist etwas bläulich hab ich schon gereinigt und da kommt der Strom noch auf die Platine.
