ECAM 26.455M Leistungsplatine

mannmawg · 28. Dezember 2016, 13:21

Hallo,

ich bin gerade dabei die Leistungsplatine meiner ECAM26.455.M auszutauschen, leider finde ich meine Aufzeichnung der Verkabelung nicht mehr und bin mir jetzt bei 4 Kabeln unsicher.
Es handelt sich um die 4 Kabel ganz rechts an der Platine. Die Stecker sind F1 - F4 gekennzeichnet. Könnte mir vielleicht jemand die Reihenfolge der Kabel (Farben) nennen.

Vielen Dank
Marcus

Urmel1825 · 28. Dezember 2016, 14:11

Habe meine gerade offen. Welchen Teil genau brauchst du?

Eisenlager · 28. Dezember 2016, 14:15

Er braucht F1 bis F4. Auf Deinem Bild rechts.

Urmel1825 · 28. Dezember 2016, 14:25

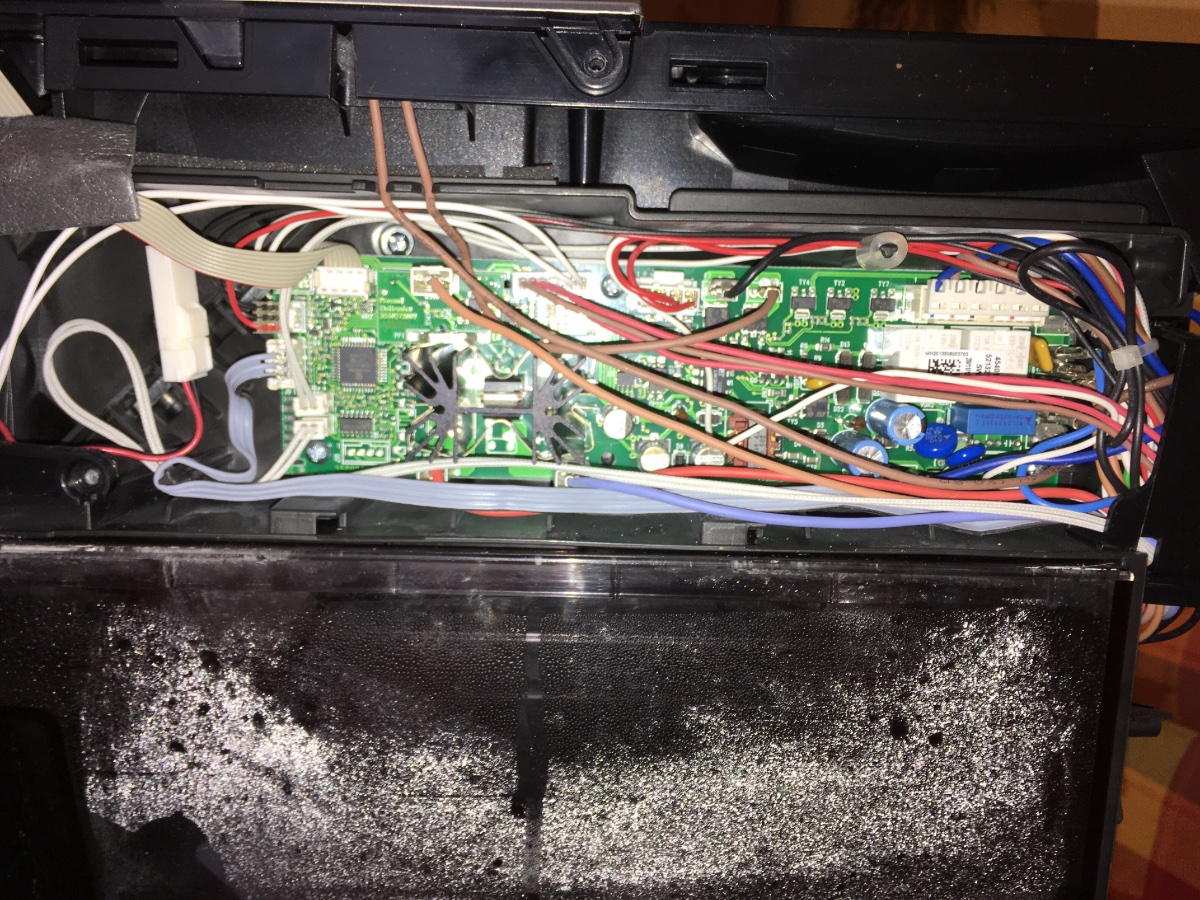

[IMG]http://uploads.tapatalk-cdn.com/20161228/8332a975c69508a26cd17beb0e2f6feb.jpg[/IMG]

Gesendet von iPhone mit Tapatalk

mannmawg · 28. Dezember 2016, 14:31

Super, Vielen Dank

Gruß Marcus

Urmel1825 · 28. Dezember 2016, 14:36

Gerne. Warum tauscht du denn die LP aus? Habe auch Probleme mit meiner Maschine und bin seit Tagen auf der Suche nach dem Fehler.

Gesendet von iPhone mit Tapatalk

Eisenlager · 28. Dezember 2016, 15:07

Was für ein Problem ist es denn ?

Roland11 · 28. Dezember 2016, 15:09

mannmawg schrieb:

Die Stecker sind F1 - F4 gekennzeichnet.

Seeehr wahrscheinlich sind F1 bis F4 mit einander verbunden an Hinterseite der Platine

Also macht nichts aus welche Kabel wo ist: sind alle direkt mit Phasenleiter von Netzstecker verbunden.

Urmel1825 · 28. Dezember 2016, 15:09

Nachdem ich aus der Maschine ein paar Kaffee gezogen habe zeigt sie den Fehler "Brühgruppe einsetzen" an. Erst wenn die Maschine einige Minuten vom Netz genommen wurde funktioniert es wieder.

Gesendet von iPhone mit Tapatalk

dinoearl · 28. Dezember 2016, 15:46

Das hat nix mit der Platine zu tun. Liegt am Getriebe.

Gesendet von meinem Moto G (4) mit Tapatalk

mannmawg · 2. Januar 2017, 07:53

Hallo,

sorry für die späte Antwort.
Ich habe die Platine getauscht da bei uns das Display nur noch ein paar Zeichen angezeigt hat und die Bedienungsknöpfe keine Reaktion mehr zeigten.
Ich hatte gelesen dass es dann wohl an der Platine liegt, was auch bei mir der Fall war.

VG

Roland11 · 2. Januar 2017, 09:33

mannmawg schrieb:

Ich habe die Platine getauscht

Leistungsplatine oder Display-platine?

Schön das er wider funktioniert

mannmawg · 3. Januar 2017, 08:25

Hallo,

ich habe die Leistungsplatine getauscht.

Gruß Marcus
