ESAM 6700 EX 3 Dampfheizung Anschlussplan

arjanitmula · 20. Januar 2019, 00:17

Guten Abend,

Ich habe hier eine ESAM 6700 EX 3 stehen und verstehe die Verkablung an der Dampfheizung einfach nicht.
Finde auch leider keinen Plan hierzu im Netz.

Leider wurde an der Maschine vorher schon rumgeschraubt und ich kenne nicht die Ursprüngliche Verkablung.
Wo muss den welches Kabel angeschlossen werden ?
Kann mir jemand hier einen Ratschlag geben ?

PS : Wo kriege ich die 2 kurzen Roten Steckleitungen her die an den Thermosensoren für gewöhnlich hängen ?
Diese fehlen hier leider Komplett

Bilder im Anhang

LG

arjanitmula · 20. Januar 2019, 12:35

Jemand eine Idee ?

Roland11 · 20. Januar 2019, 13:01

Beide Seiten von Dampfheizung sind via eine Thermosicherung an Leistungsplatine (LP) angeschlossen.
Normalerweise gibt es zwei kuerze rote Kabel, von jede Thermosicherung nach eine Seite von Dampfheizung.
Braune Kabel von LP geht nache untere Thermosicherung, und diese Kabel ist auch durchverbunden mit Magnetventile vor und hinten.
Folge mal wo beide braune Kabel an hintere Magnetventil gehen, normalerweise geht eine nach vorne Magnetventil aber andere nach unteren Thermosichering.

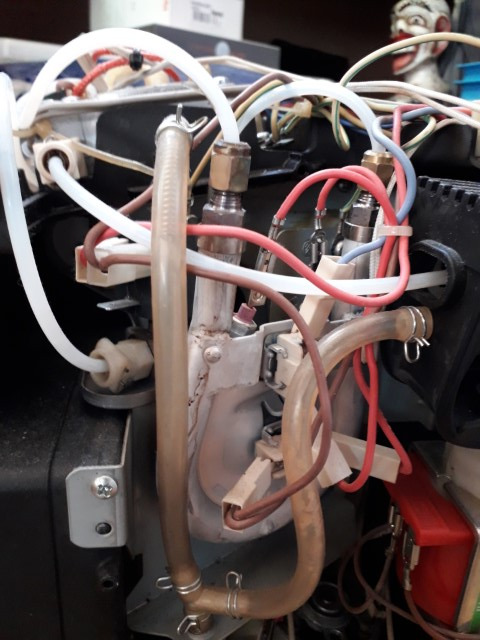

Hier ein Foto von meiner ESAM4500 Maschine:

arjanitmula · 20. Januar 2019, 14:23

Vielen Dank.
Wo kriege ich die kurzen Roten Kabel jedoch her ?
Finde hierzu nichts im Netz als Ersatzteil

Roland11 · 20. Januar 2019, 14:34

arjanitmula schrieb:

Wo kriege ich die kurzen Roten Kabel jedoch her ?

Selbst machen oder vielleicht kannst du die bekommen von jemand die noch defekte Maschine hat im Keller

arjanitmula · 20. Januar 2019, 15:52

Ich sehe gerade das die Verkablung nicht die gleiche ist wie bei der 6700 EX 3 wenn mich nichts täuscht.

Es führen von der LP zwei Rote Kabel zur Dampfheizung.

Bei dem von dir gezeigten Modell ist jedoch nur ein Kabel dort oder sehe ich das Falsch ?

LG

Roland11 · 20. Januar 2019, 17:03

arjanitmula schrieb:

Es führen von der LP zwei Rote Kabel zur Dampfheizung.

Ich sehen auf deinem Bild doch eine blaue und eine rote Kabel, die kommen doch direkt von Leistungsplatine?
Anyway, es ist alles nicht so schwerig. Beide Anschluesse von Dampfheizung sollen via eine Thermosicherung an die Leistungsplatine angeschlossen sein.

arjanitmula · 20. Januar 2019, 17:23

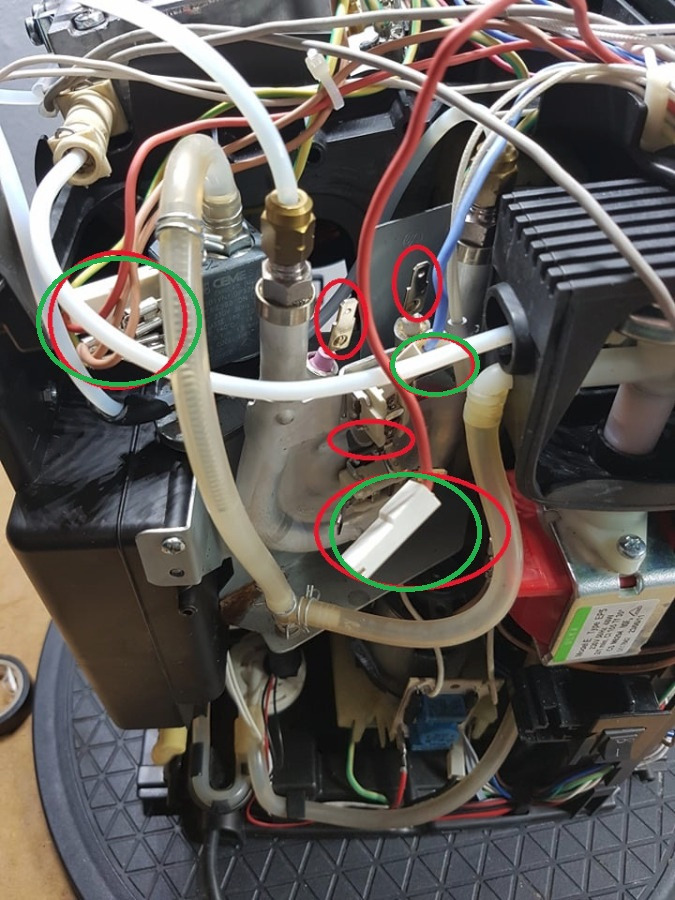

Habe die von der LP Abgehenden nochmal Grün Markiert.

arjanitmula · 21. Januar 2019, 15:12

Ich hoffe man versteht was mit dem Bild gemeint ist.

arjanitmula · 22. Januar 2019, 09:49

Ist jemand im besitz einer ESAM 6700 EX 3 und könnte mir kurz ein Foto anfertigen zum vergleich ?

Stefan · 22. Januar 2019, 10:17

Du musst nur noch den losen roten auf das untere Thermostat stecken. Das obere Thermostat ist ja schon mit dem blauen angeschlossen. Dann besorgst du dir noch 2 kurze hitzebeständige Kabel mit Flachsteckhülsen 6,3mm und gehst von dem einen Thermostat auf einen Anschluß der Dampfheizung und dementsprechend von dem anderen Thermostat zum anderen Anschluss der Dampfheizung. Wenn fertig, lädst du vor dem Netzanschluss ein Bild hoch

arjanitmula · 29. Januar 2019, 23:39

Vielen Lieben Dank für die Hilfe.

Hat super geklappt !.

Jedoch ist ein neues Problem aufgetreten.

Die Maschine tröpfelt lediglich Wasser raus beim Spülvorgang oder Kaffeebezug.
Beim Bezug von Heisswasser und Entkalken funktioniert jedoch alles 1A.

Einen Verkalkung kann ich ausschließen da ein Neuteil Verbaut wurde (OBK + Thermoblock)
Flowmeter wurde ebenfalls ersetzt und die Pumpe wird es wohl nicht sein da das Entkalken etc ja funktioniert.

Was könnte es dann sein ?

Peter55 · 30. Januar 2019, 16:06

Vielleicht kann die Pumpe keinen Druck aufbauen, bei Kaffeebezug muss das Wasser durch das Kaffeemehl gedrückt werden.
