ECAM 45.366 Magnetventil wird nicht angesteuert.

felline · 7. Februar 2021, 21:37

Das ev2 (Heißwasser) wird nicht mehr angesteuert und so landet alles über den Überlauf in der tropfschale.
ich dane die Spannungen noch nicht gemessen aber ich habe testweise mal ein anderes Ventil angeschlossen. Kickt gar nicht. Hattet ihr das schon mal? Ich befürchte dass entweder die Steuerung einen Weg hat oder sonst etwas. Das magnetventil hat ja 3 Anschlüsse also 2drück für die üblichen braunen Kabel und das erdungskabel. Sehe ich das richtig dass das erdungskabel eigentlich keine wirkliche Funktion hat und das magnetventil eigentlich nur über die beiden braunen Kabel angesteuert wird?

Thomas II. · 7. Februar 2021, 21:54

Hai,

felline schrieb:

erdungskabel eigentlich keine wirkliche Funktion

Doch, eine Sicherheits-Funktion. Damit Du keine "geflust" kriegst..

felline schrieb:

magnetventil eigentlich nur über die beiden braunen Kabel angesteuert wird

Richtig. Du kannst die Spule mal messen: Widerstand >2k Ohm.
Im Testmodus der Maschine mal an den beiden braunen Kabel die Spannung bei Betätigung die Ventils messen: 230V Netspannung.

felline · 7. Februar 2021, 22:00

Nur zum Verständnis. Ev1 sollte das untere magnetventil sein, ev2fas obere, richtig? Das untere klickt, Kaffee wird zubereitet, das obere klickt nicht.
klar das erdungskabel schützt bei einem eventuellen stromfluss wie ein schutzleiter. Aber für die eigentliche Funktion hat es keine Bedeutung.

felline · 7. Februar 2021, 22:12

gerade mal im testmodus Spannung am ev gemessen. Wird im testmodus bei 1tasse ( sollte ev1 sein) geschaltet also 223v liegen dann an bei Betätigung der 2tassen Taste sollte eigentlich ev2 schalten wenn ich es richtig verstanden habe. Da passiert nichts am oberen ev.

Thomas II. · 7. Februar 2021, 22:14

Prüf mal die Verkabelung an der Leistungsplatine bzw. die braunen Kabel auf Durchgang, oder besser Du prüfst die Spannung direkt auf der Platine. Könnte ein Triac durch sein. Diesen könnte man ersetzen.
Die Bezeichnung auf der Platine (TYx) weiss ich im Moment auch nicht. Brauchst aber nur die Leiterbahn vom Anschluss zum Triac verfolgen.

Pusche · 8. Februar 2021, 07:01

Das obere wird nur bei Heisswasserbezug oder Dampf angesteuert...
Mach mal ein Foto wo die Ventile sind

felline · 8. Februar 2021, 13:01

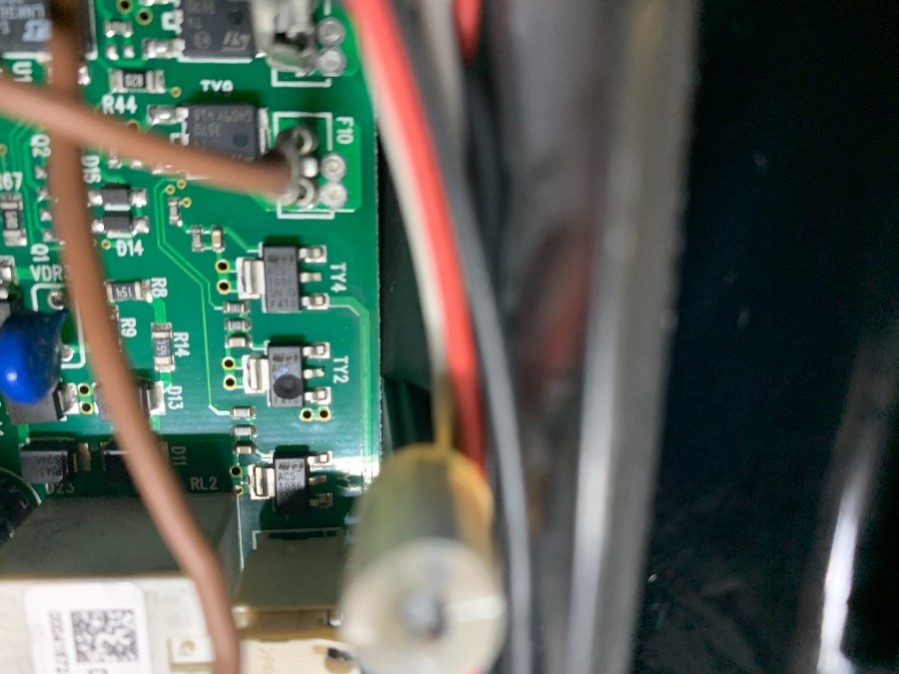

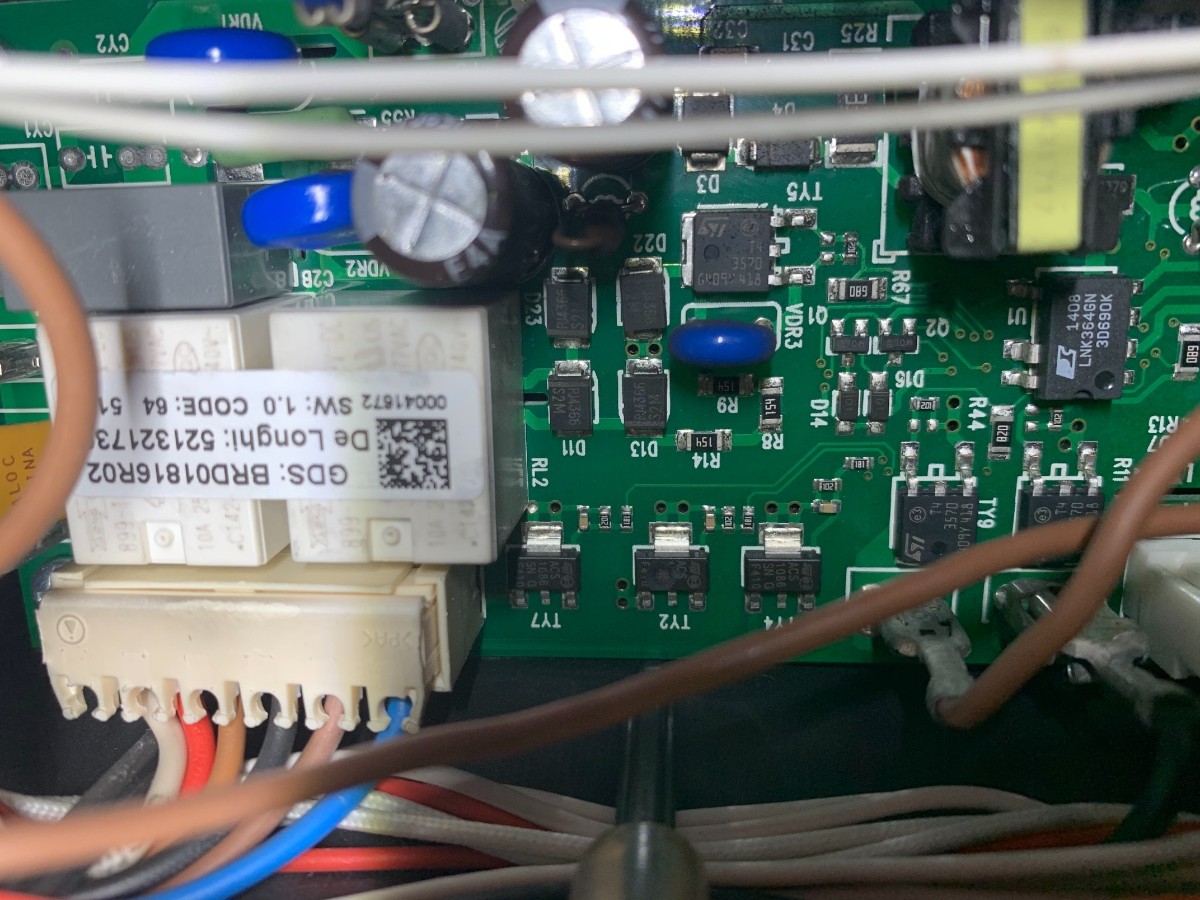

Fehler ist offenbar der thyristor oder triac ty2. Der hat im Gehäuse ein kleines Loch . Weiß jemand was das für einer ist? Klar ich könnte auf Verdacht hin den gleichen Typ nehmen wir ty4 oder ty7 ist.
Acs108-6 wie es aussieht

felline · 8. Februar 2021, 13:54

Ich denke da ist eines der braunen Kabel mit pe zusammen gekommen. Als ich die Maschine auf gemacht habe fiel mir auf, dass die meiden kabelschuhe am Ventil rech dicht zusammen waren. Wenigerer als 1mm

Thomas II. · 8. Februar 2021, 14:24

felline schrieb:

Als ich die Maschine auf gemacht habe fiel mir auf, dass die meiden kabelschuhe am Ventil rech dicht zusammen waren. Wenigerer als 1mm

Gut, dann hast Du wenigstens die Ursache für den explodierten Triac gefunden.
Zur Bezeichnung des defekten Triac: Die Magnetventile haben alle den gleichen Typ. Verfolge einfach die Kabel von einem der anderen
Magnetventile zur Platine und von da aus zum Triac.
Die Bezeichnung "Acs108-6" könnte schon passen, aber bitte noch einmal zur Sicherheit prüfen.
Die beiden Anschluss-Stecker vom Ventil gegen isolierte austauschen.

Wünsche viel Erfolg bei der Instandsetzung...

felline · 8. Februar 2021, 14:42

Muss mal schauen wo ich dieses Teil her bekomme ohne Wucher. Smd löten ist eigentlich kein Problem, ich habe eine rework Station

Thomas II. · 8. Februar 2021, 14:53

felline schrieb:

Muss mal schauen wo ich dieses Teil her bekomme ohne Wucher.

Genau das ist das Problem, aber vielleicht hat einer der anderen User hier noch eine Bezugsqulle oder sogar noch welche auf "Lager".
Ich meine mal hier gelesen zu haben, daß jemand hier ne´ "Großbestellung" gemacht hat.
Gib den Typ doch mal hier ein: :such:

Wenn Du eine Quelle gefunden hast, dann bestell´ bloß mehrere - ist mehrfach in der Maschine verbaut wie Du bereits erkannt hast.

Die Quelle würde mich auch interessieren....
Nachtrag:
csd-electronics.de/ICs/Diverse…2E3AyfEAQYBCABEgI8a_D_BwE

Bis denn....

felline · 9. Februar 2021, 11:36

als günstiger Vergleichstyp käme der
Z0103MN0
in Frage. kostet ca 1€ pro Stück. Und ist in der Bucht erhältlich. Aber Achtung, ohne gescheites Werkzeug und Know How wie man SMD-Bauteile wechselt sollte man das besser einem Fachmann überlassen. Rumbraten auf der Platine ist nicht so gut. Eine Reworkstation ist schon sinnvoll bzw. erforderlich.

Heini-22 · 9. Februar 2021, 14:15

Reworkstation für 1 SMD Triac? Ja ne, ist klar.

felline · 9. Februar 2021, 17:01

Habe die reworkstation nicht wegen dem einen Teil angeschafft, ich arbeite auch anderweitig mit smd Bauteilen da hat man irgendwann auch mal mi wesentlich dichter gepackten Platinen oder filmlayer zu tun.

Thomas II. · 9. Februar 2021, 18:04

csd-electronics.de/ICs/Diverse…2E3AyfEAQYBCABEgI8a_D_BwE

felline schrieb:

Z0103MN0
in Frage. kostet ca 1€ pro Stück.

Kostenloser Versand ???

Thomas II. schrieb:

Wenn Du eine Quelle gefunden hast, dann bestell´ bloß mehrere

Also: 0,85 / Stück und KEIN Vergleichstyp !!

Die paar Cent, aber dafür kein Risiko ob der Bengel auch passt...
csd-electronics.de/ICs/Diverse…2E3AyfEAQYBCABEgI8a_D_BwE

felline · 9. Februar 2021, 18:27

Ja nur dass in meinem Fall der Versand schon inklusive ist. Pinkompatibel ist das Teil und es kann 1A vertragen. Triacs sind eigentlich unproblematisch so lange man die geschaltete Spannung nicht kurzschließt und damit den zulässigen Strom überschreitet

Thomas II. · 9. Februar 2021, 18:43

Dann bestell´ mal und bau ein....

Statusbericht folgt dann auch... hoffe ich mal

felline · 17. Februar 2021, 13:38

Statusbericht:

Die kompatiblen Triacs sind gekommen und ich habe einen davon eingebaut. Achtung, Immer mehrere Fotos der Steckerbelegungen auf der Leistungsplatine machen damit man nichts verwechselt.
Wieder zusammen gebaut, angeschlossen und sie läuft wieder.

Wer also das gleiche Problem hat darf sich gerne an mich wenden.
