Hallo zusammen
ich habe mal versucht die Schritte zum öffnen des Gehäuses darzustellen. Es wird ein Torx 15 dafür gebraucht.

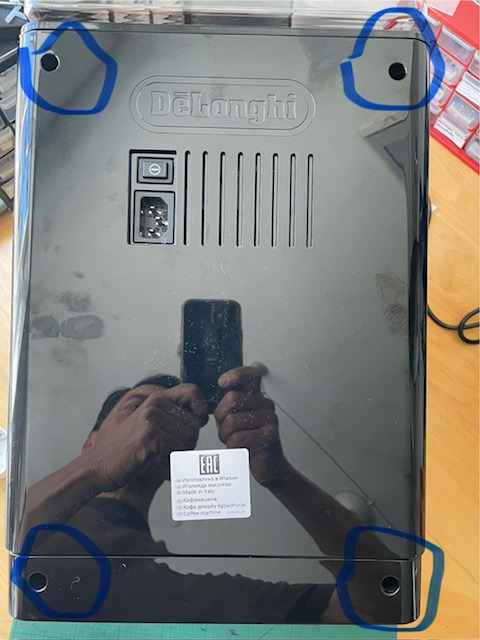

1. Die Rückwand ist mit vier Schrauben gesichert,

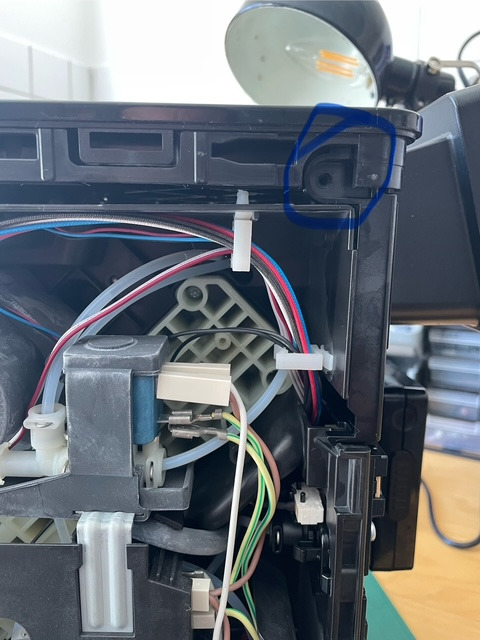

2. Dann die Tankseite (Bild zwei und drei) das Teil leicht nach vorne schieben und die Rückwand abnehmen.

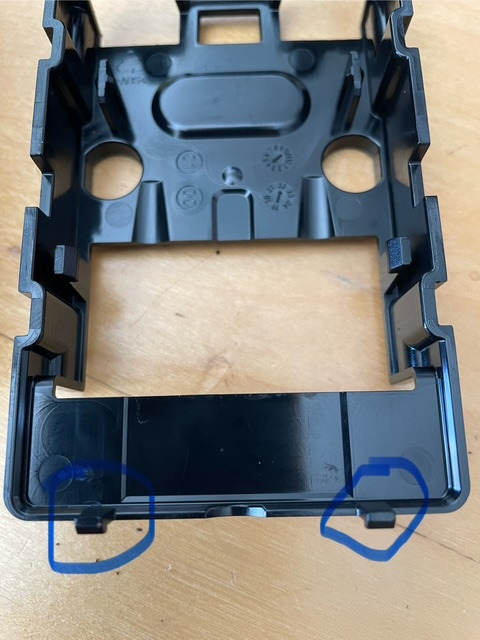

3. Bild 4. Die kleine Seitenwand (Tankseite) nach vorne schieben. Vorsicht, siehe Bild, hat auch noch Rastnasen. Ich habe das nach vorne geschoben und dann seitlich rausgefummelt.

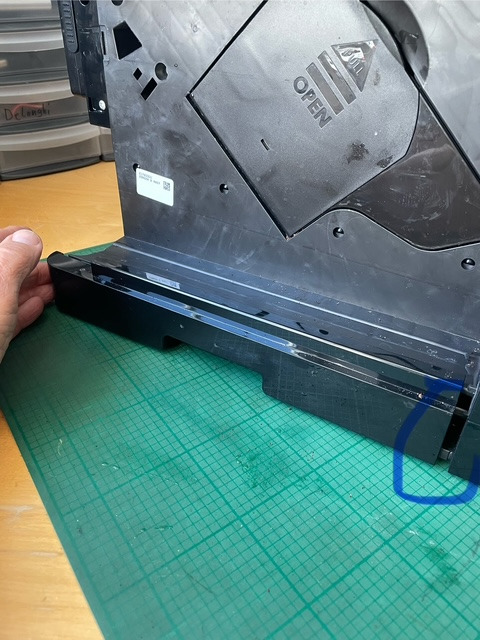

4. Die andere Seite das gleiche. Nach vorne schieben und......
5. Bild 5 und 6. Jetzt den Deckel (vier Schrauben) und das Kabel von der Platine ziehen.

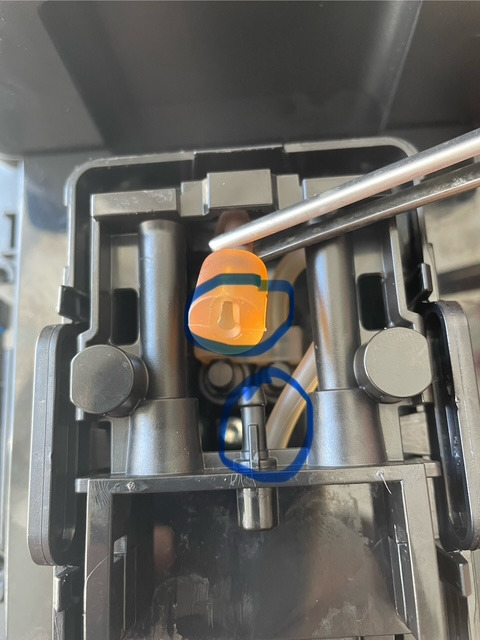

6. Bild 7,8,9,10. Von dem Kaffeeauslaufschieber den Chromdeckel abziehen. (wird mit Magneten gehalten). Dann Kaffeeauslauf abziehen. Der Rahmen ist wieder mit Rastnasen befestigt. Mit einem Schraubenzieher raushebeln. Jetzt den Zulaufschlauch abziehen (Vorsicht, der hat eine ganz bestimmte Position). Die Torxschraube lösen, die hält den Schieber an der Front. Dann abziehen.
Ich kann leider keine Bilder mehr hochladen.Leider nur 10 Anhänge.
7. Die Front ist mit vier Torx befestigt. Linke Seite zwei. Die oberste und die unterste. Auf der rechten Seite (dem kurzen Stück zwei und seitlich noch eine. Der Rahmen kann jetzt abgezogen werden. Er wird zusätzlich wieder mit Rastnasen gehalten.
Der Brühkopf ist dann freigelegt zum revidieren.
Gruß Zio
