ESAM 5500 - Kaffeeauslass gereinigt, Teil übrig

MajorTom · 9. Oktober 2011, 19:50

Hallo zusammen,

ich habe heute an meiner ESAM 5500 den Kaffeeauslauf ausgebaut und gereinigt. Dazu habe ich die zwei Schrauben oben auf der Tür entfernt und die Schrauben an der Türinnenseite. Die Tür besteht dann aus zwei Teilen und man kann den Kaffeeauslass aushaken.

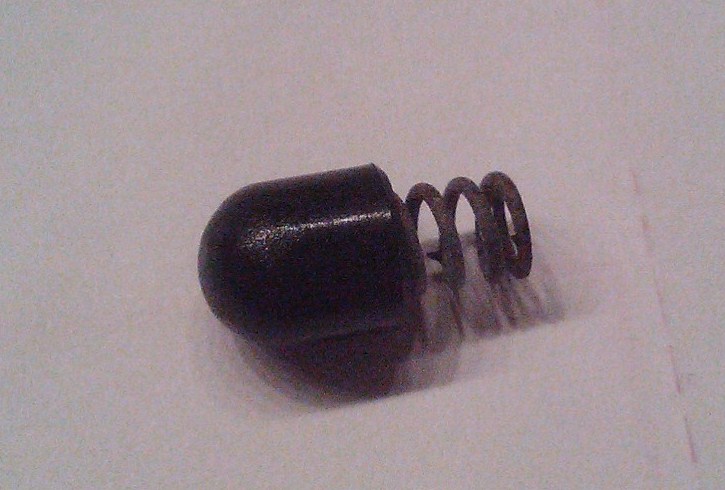

Beim Zusammenbauen ist mir dann ein Teil (siehe Anhang) aufgefallen, welches ich nicht mehr zuordnen kann, da ich nicht weiß wo es "abgefallen" ist.

Hat irgendjemand eine Idee wo dieses Teil (in der Tür) hingehört?

Viele Grüße

Thomas

woingenau · 9. Oktober 2011, 22:54

Das sieht mir wie die Rasternase aus. Rastet der Auslass denn noch in den verschiedenen Stufen ein?

MajorTom · 10. Oktober 2011, 01:22

Hm. Wenn ich mich recht erinnere ist der noch nie eingerastet. Ich war immer der Meinung, dass er stufenlos verstellbar ist / war.

woingenau · 12. Oktober 2011, 03:52

Sonst wüsste ich jetzt leider auch nicht, wo das Teil hinpassen könnte.... :mpf:

ch1803 · 3. Januar 2013, 14:03

Das ist die Feder welche Spannung auf den unteren Kaffeeauslass gibt, die fällt gern mal raus beim Zerlegen. Hatte ich auch.
Das sitzt zwischen dem Plastikteil bei dem oben an der Tür 2 Schrauben sind und eben dem Kaffeeeauslauf.
Beide werden beim Zusammenbau ineinander geschoben und die Feder mit dem Plastikteil sitzt dazwischen und gibt etwas Druck.
Sonst würde der untere Kaffeeauslauf einfach ständig nach unten rutschen und nicht halten.
Es ermöglicht eine stufenlose Höhenverstellung.

michael2 · 3. Januar 2013, 18:35

Und hier mal Bilder dazu. Philips HD5730.

ESAM 5500 - Kaffeeauslass gereinigt, Teil übrig

ESAM 5500 - Kaffeeauslass gereinigt, Teil übrig
