Ja, das ist der Connector. Um diesen Auszubauen, muss aber die Bedienfront erst abgenommen werden, da das Teil noch an einem Schlauch hängt, der mit einer Splintsicherung befestigt wird. Das bloße Herausdrehen der Schraube reicht nicht.

Um die Bedienfront abnehmen zu können, muss die Gehäuserückwand, die Seitenwände und der Gehäusedeckel entfernt nehmen. Die Bedienfront ist links und recht mit je 2 Schrauben befestigt. Herausdrehen und die Bedienfront kann nach vorne abgezogen werden (vorsichtig mit dem Flachkabel links).

Gruß
Gregor

hallo , bei mir ist se ebenso esam5500 , urplötzlich machte sie keinen Milchschaum mehr , seitem ist folgendes bereits passiert , alle O-Ringe ausgetauscht , in der Dockstation im unteren Rohr von vorn eine verstopfung entfernt , schaltereinheit gesäubert , alles ohne erfolg , wenn Milchschaum angefordert wird tritt ein leichter Dampfschleier vor der Blende aus , kann aber nicht entdecken woher der kommt , vielleicht hat ja noch jemand einne Tipp was noch zu tun ist , frau ist schon voll unglücklich .welches Rohr ist eigentlich wofür im welcher Funktion , schrauberbegabung vorhanden , danke BTR

Mess mal die Widerstandswerte. Vermutlich Probleme mit der Dampfheizung? kaffee-welt.net/index.php?page=DatabaseItem&id=44
Geht Heisswasser und Dampf?

Hinter der Bedienteilblende sitzt ein Solenoidventil. Evtl. ist hier ein Dichtring defekt.

Ok , das werd ich erstmal alles prüfen , danke

Hallo,

Bin neu hier, mein Name ist Andeas und ich habe das selbe Problem.
Auch meine Esam5500 zieht keine Milch mehr.
Dichtungen habe ich auch schon getauscht, allerdings nur zwei( die rote und die gruene). Wo finde ich die dritte, die schwarze.

Ueber Antworten freue ich mich mich,

Gruss aus Essen
Andreas

So, die Dichtung ist gefunden. Die war ganz weg.
Leider habe ich immer noch keinen Milchschaum, es Dampft, es zischt, aber kein schaum.
Was kann ich noch machen? Bitte, bitte helft mir

Gruss
Andreas

Überprüf zuerst einmal die Widerstandswerte. kaffee-welt.net/index.php?page=DatabaseItem&id=44
Dann noch im Test Modus die Solenoidventile auf Funktion prüfen. DeLonghi Reparatur und Wartung - Sammelthread zur ersten Hilfe
Die 3 O-Ringe hast Du auf der korrekten Position?
Den Milchbehälterdeckel ordentlich reinigen. Mach mal mit Spüliwasser Milchbezüge. Das reinigt die Innereien. Danach aber mit klarem Wasser nachspülen.

Morgen,

Erstmal danke fuer die tipps.
Den Milchbehaelter habe ich komplett zerlegt und gereinigt. So wie es ausschaut ist da nichts verstopft.
Wo finde ich denn die Solenoidventile? Gibts da eine Skizze wo ich mich mal schlau machen kann?

Werde die Maschine heute mittag mal zerlegen, ich hoffe das ist nicht allzu kompliziert.

Gruss
Andreas

Ist da alles wieder dicht?

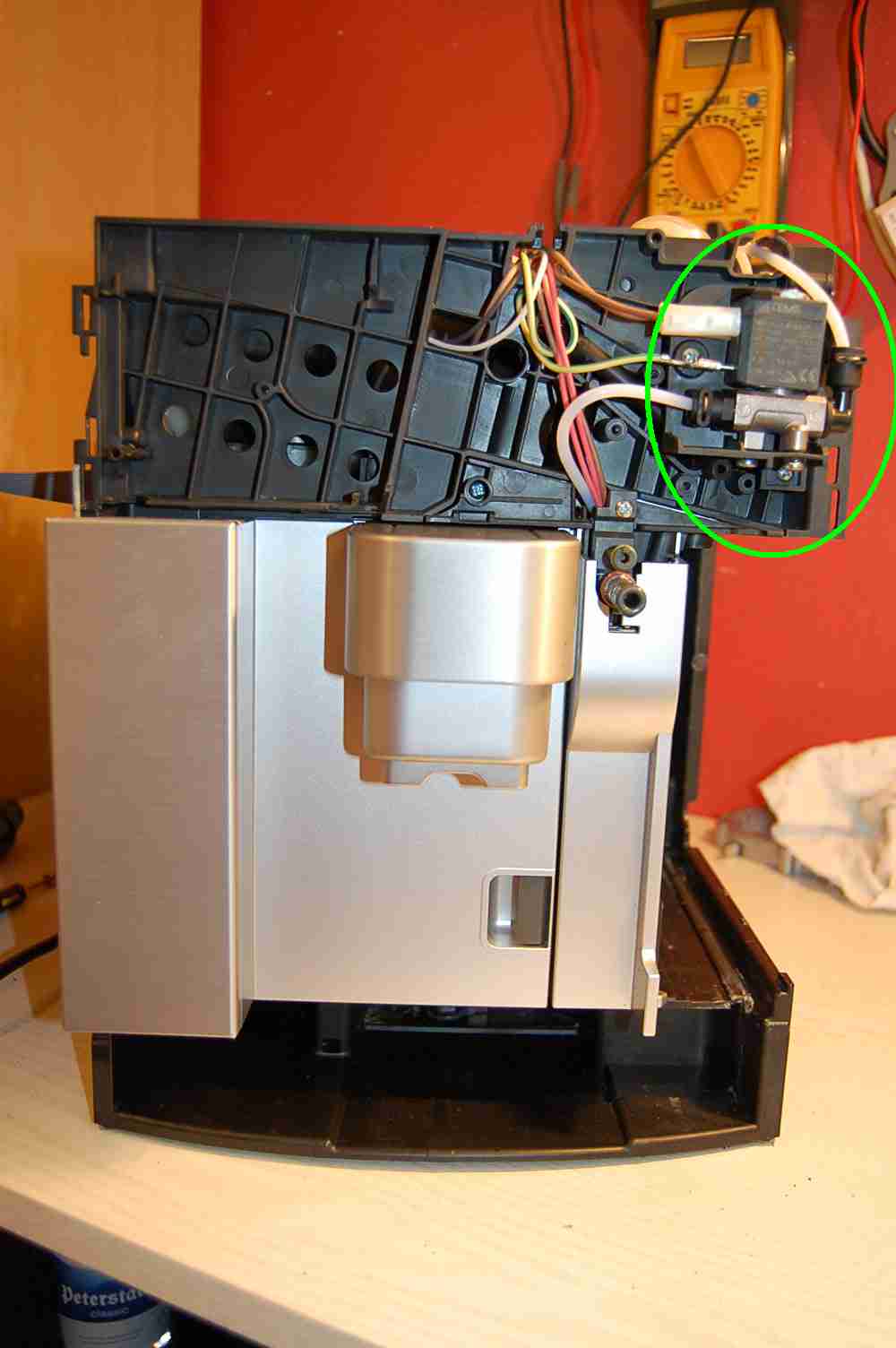

Die Ventile siehst Du auf den Bildern. Sind von einer HD5730. Ist bei Deiner Maschine aber ähnlich.

So wie es aussieht ist da alles dicht. Allerdings sieht der obere Thermonblock irgendwie arg mitgenommen aus.
Ich gehe mal stark davon aus, dass der hin ist. Sieht teilweise rostig aus.

Mein Multimeter spinnt auch rum, sodass ich keine ordentlichen Werte ermitteln kann.
Ich werde die "kleine" wohl nächste Woche wegbringen.

Danke für die Tipps.

Gruss
Andreas

Hol Dir ein neues Multimeter für 10 Euro.
Mess die 2 Thermosicherungen an der Dampfheizung auf Durchgang. Vermutlich ist da eine defekt.
Wenn der TB defekt ist, kommen nochmals 50 Euro dazu. D.h. Reparatur vermutlich ca. 70 Euro.
Ich möchte nicht wissen was defekt ist, mit entsprechenden Kosten, wenn Du sie "wegbringst".

In welchem Teil D kommst Du?

Das ist genau der Punkt warum ich mich scheue die Maschine wegzubringen.
Gibt hier in der Naehe einige anbieter, aber ich bin mir nicht sicher.

Wenn jemand in der Naehe von Essen in NRW nen guten, vertauensvollen Service kennt, ich bin fuer Tipps dankbar.

Gruss
Andreas

Hallo,
vielleicht kann mir jemand weiter helfen, ich habe nämlich das selbe Problem.
Evtl. hat jemand dieses Problem beriets gelöst und kann mir verraten woran es lag??
Ich habe eine HD5730 und diese machte plötzlich keinen Schaum mehr
Alles andere funktioniert tadellos. Kaffee, Heisswasser...
Wenn
ich Schaum beziehen will kommt nur Dampf aus der Düse. Die Milch
versucht ein wenig im Rohr aufzusteigen (ca. 1cm hoch) aber dann sackt
der Pegel im Röhrchen wieder.
Natürlich habe ich in Foren gestöbert
und auf Grund diverser Beiträge gelesen das es an den Dichtungen des
Connectors liegen kann. Diese getauscht, kein Erfolg.
Dann Dampfheizung getauscht und vorderes Ventil getauscht
Alles ohne Erfolg

Über Hilfe würde ich mich riesig freuen
Brauch meinen Milchschaum wieder ..
DANKE

@benbo74: lass daß mal mit dem Zitieren und probier es nochmal, vielleicht versteht man es dann.

Sorry das mit dem zitieren wollte ich gar nicht...
Habs noch einmal gepostet.
Bin recht jungfräulich was Foren angeht

Denke aber mein Problem ist schon einigermaßen verständlich rüber gekommen..
BB

Wo steht das mit der Dampfheizung wechseln?

Es ging wohl eher um die beiden Thermosicherungen auf dieser. Pieps die mal durch.

Hallo Michael,
vielen Dank

Das mit der Dampfheizing habe ich einem anderen Beitrag gelesen.
Wenn sie nicht genug heizt oder fertig ist kann das angeblich auch die Ursache sein.
Dachte mir schadet nichts diese zu wechseln, immerhin ist das Gerät schon paar Jahre alt.

HAst Du einen Tip wegen durchpipsen der Thermosicherungen?
Bin in elektronischer Hinsicht nicht unbedingt fit.
Kannst Du mir kurz erklären was diese Thermosicherungen damit zu tun haben könnten um mein Hintergrundwissen etwas zu verstärken?
Danke
Boris

Hast du auf deinem Messgerät eine Einstellung, in der es piepst, wenn du beide Meßspitzen zusammen hälst?
