    esam 6700 primadonna EX1

    hallo

    bin grade etwas verwirrt :irre:

    vielleicht kann mir jemand helfen?

    habe eine esam 6700 EX1 gebraucht erworben und will die komplett
    reinigen beim zerlegen ist mir das ventil vom wasserlauf aufgefallen das
    ein schwarzer schlauch oben befestigt ist.

    so etwas hatte ich bei der esam 6700 nicht gesehen.

    meine frage ist das von werk aus so oder hatte da jemand was verändert und wo muss der schwarze schlauch hin bzw für was ist der schlauch gedacht?


    gruß voja
    Bilder

    • 16.09.12 001.JPG

      1,36 MB, 2.272×1.704, 1.111 mal angesehen
    Werbung

  • das dachte ich auch,aber als ich dann ein 2 wege ventil genommen hatte,hatte es dann geknallt.überdruck konnte wohl nicht entweichen.
    vorher mit dem komischen schlauch drauf hat es normal funktioniert.
    hat vielleicht jemand von einer esam 6700 primadonna EX1 fotos von innen leben um mal die ventile vergleichen zu können muß aber ein EX1 modell sein.bei der esam 6700 sieht es anders aus.

    gruß voja

  • Vorne gehört ein 2-Wege-Ventil hin, auch bei der Ex:1.

    Gruß
    Gregor

    VA-Werdegang: Jura E75 06.2006-10.2006 >>> Jura S9 Avantgarde 10.2006-07.2007 >>> 08.2007-04.2008: DeLonghi PrimaDonna >>> ab 09.2022 Miele CM7750
    ST-Werdegang: Gaggia Evolution mit Demoka M-203 10.2007-01.2009 >>> Arte di Poccino Bar (ST+Mühle) seit 01.2009 >>> ab 03/2009 La Spaziale Mini Vivaldi + Eureka MCI/T seit 12/2009 Casadio Instantaneous >>> ab 04/2013 Bezzera 2000AL

  • Hmm ist 2 Jahre alt, aber ich habe heute die gleiche Erscheinung.........
    3 Wege Ventil vorn, mit genau diesem Schlauch, und hinten am TB ein 2 Wege Ventil,
    das hab ich so noch nie gesehen und weiss grad gar nicht, was ich davon halten soll.
    Esam 6700 ex1 von 2009
    Ich hab mir die Explosionszeichnungen der 6700 , 6700 ex1 und ex2 angesehen und diese Konstellation nirgends
    gefunden. Immer 3 Wege hinten, 2 Wege vorn.
    Ist das nun falsch, muss ich das ändern oder gibt es inzwischen neue Informationen zu dieser Anordnung?
    Gruss, Andreas

  • Kriegnichtshin schrieb:

    das hab ich so noch nie gesehen

    Ich auch nicht.
    Gruß Stefan
    ------------------------------------------------------------------------------------------------------------------------------------------------
    Wo ist das Problem, bei Anfragen Groß-und Kleinschreibung/Punkt und Komma zu beachten? So was fällt bei mir unter Höflichkeit.
    Ich beantworte keine Fragen per PN oder Email, dazu gibt es das Forum!

  • Mach mal Bilder von vorne und hinten.
    Interessiert mich.

    Edit: Bild stammt hier aus dem Forum. So würde es auch Sinn machen.[img]http://www.kaffee-welt.net/index.php/Attachment/3202-DSC00276-jpg/[/img]
    Man kann im Leben nicht alles reparieren.
    Manches geht kaputt, und bleibt kaputt.....

    Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von michael2 ()

  • Bilder Ventile Esam 6700 Ex.1

    Ich versuch es mal, hoffe man kann was erkennen.
    Bilder

    • esam 6700 magnetventil hinten2k.JPG

      296,37 kB, 768×1.024, 649 mal angesehen

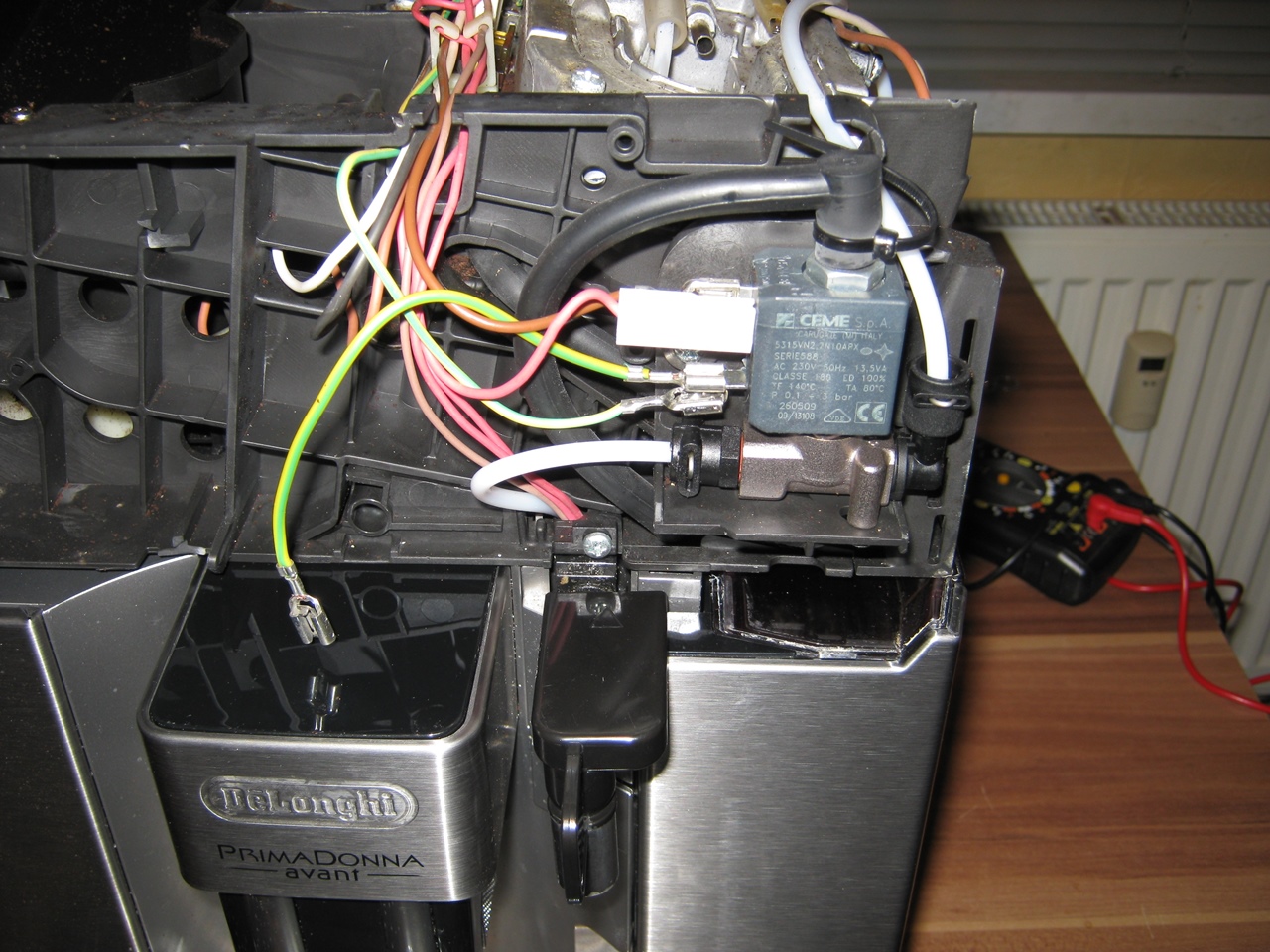

    • esam 6700 magnetventil vorn2.JPG

      456,48 kB, 1.280×960, 1.011 mal angesehen

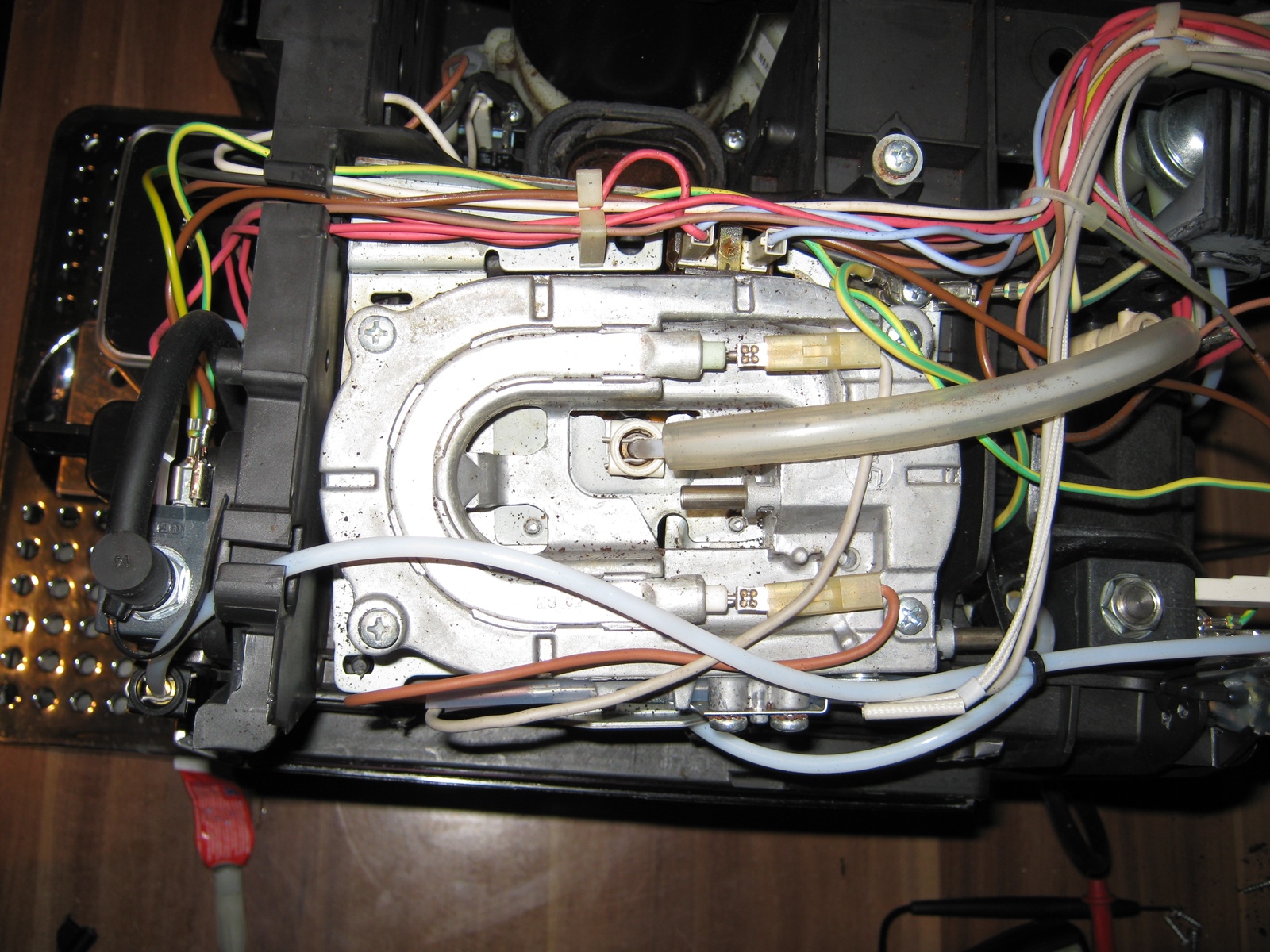

    • ventile esam 6700 obenk.JPG

      718,65 kB, 1.600×1.200, 813 mal angesehen
    Werbung

    Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von Kriegnichtshin ()

  • Scheint wirklich orginal zu sein. Im Prinzip ist es auch egal, wo man das 3-Wegeventil hinsetzt, ob vorne oder hinten. Die Hauptaufgabe des 3. Anschusses ist ja die Entlastung der Leitung zwischen den beiden Ventilen. Und ob die Leitung vorne oder hinten entlastet wird, ist ja piep.
    Gruß Stefan
    ------------------------------------------------------------------------------------------------------------------------------------------------
