ESAM 4500 Anschlüsse Schnelldampf

voja · 30. Oktober 2012, 13:58

Bitte um Hilfe ESAM 4500 Anschlüsse Schnelldampf

hallo Kaffeetrinker,

brauche dringend Hilfe bei den Anschlüssen vom Schnelldampferzeuger und vom Ventil.Hat jemand von euch ein Foto mit den Kabelanschlüsse und kann es mir vielleicht bitte posten?
Weiss nicht mehr wo ich welches Kabel anbringen soll

. Hoffe jemand kann mir helfen ?

gruß voja

MikeAstra · 30. Oktober 2012, 15:18

Servus,

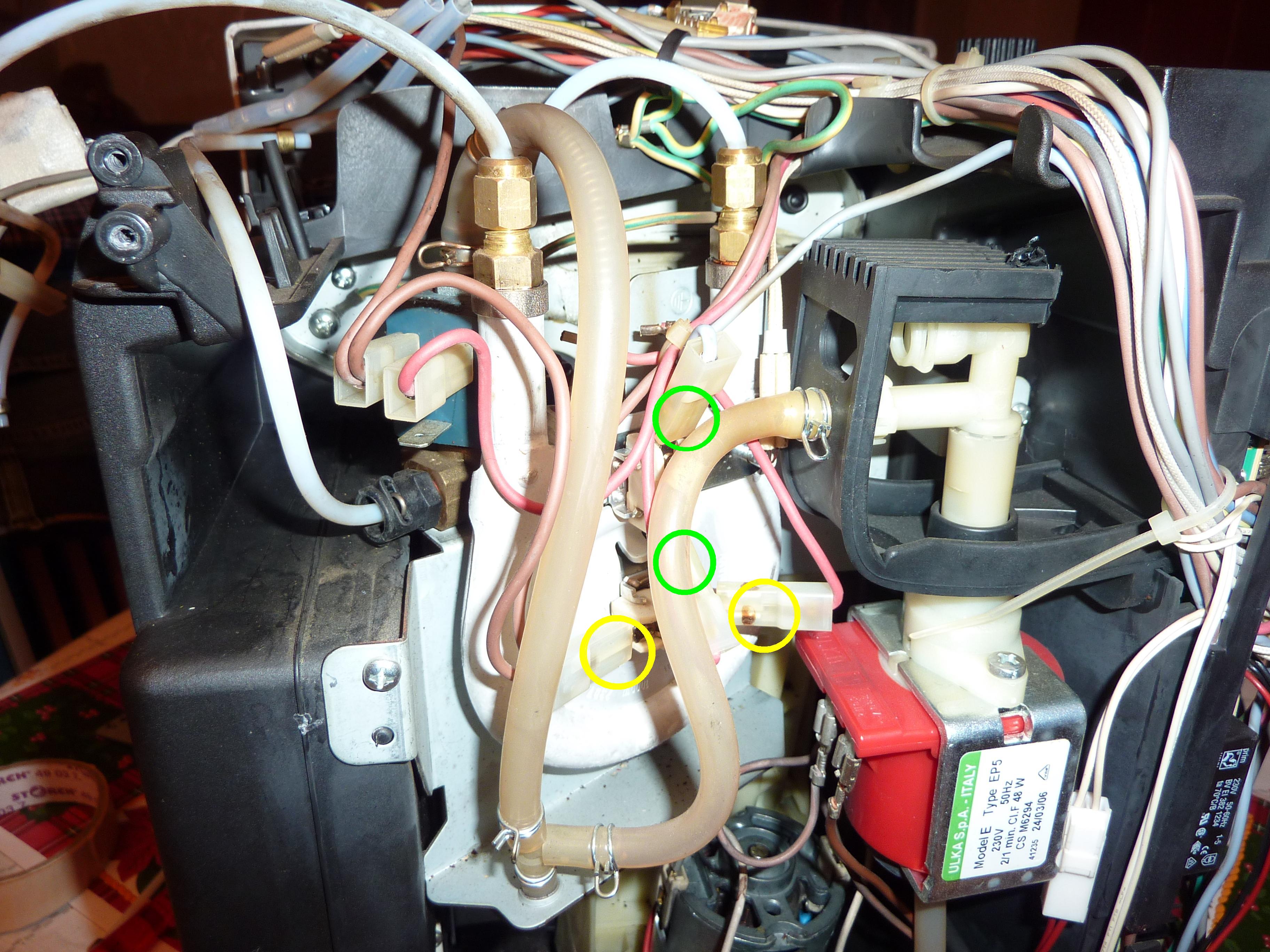

hilft dir das?

voja · 30. Oktober 2012, 18:04

hi mike,

vielen dank nur der schlauch stört leider sehe nicht genau wie die rote kabel gesteckt sind.
hast du vielleich noch ein anderes foto für blinde?

gruß voja

Stefan · 30. Oktober 2012, 18:10

Für Blinde =)

michael2 · 30. Oktober 2012, 18:37

voja schrieb:

hast du vielleich noch ein anderes foto

Ich auch, ich auch.....

feuer.stein · 30. Oktober 2012, 18:39

Senkrechte Sicherung: blau und rot
Waagerechte Sicherung: braun und rot
Ick brauch' keene Fotos um Angeben

michael2 · 30. Oktober 2012, 18:52

Geht noch einfacher: Blau und Braun an jeweils einen Thermostaten und dazu irgendeines der Roten dazu.

voja · 31. Oktober 2012, 11:02

hallo an alle,

prima vielen dank für die bilder :verneig:
nun hab ich es auch geschnackelt wie wie die gesteckt werden.

gruß voja
