Übles Geräusch bei Magnifica 4200 S, jetzt steht Brüheinheit in oberer Stellung und Fehler

Oh, das mit meinem versuchten Zitat war nicht so ideal. Sorry.

@Michael: Oh, das ist nicht sehr ideal. Blöd, dass die die selbe Farbe nehmen. Ist auf der Platine (Gesamt-Elektronikplatine rechts oben) das obere weisse auch das obere weisse beim Antrieb?


@Mike: Welches Blech meinst du genau? Das Blech direkt verschraubt unterhalb des Thermoblocks?
Hmm, da muss ich glaub ich eine Taschenlampe nehmen und von unten reinleuchten.


Wo finde ich den Endschalter, an was ist er befestigt?


Danke Euch!


Schönen Abend an alle!


Gerd

@Michael: Die weissen Drähte werden ja an dem Antrieb ich glaube rechts angeschlossen. Von da aus gehen sie zur "Hauptplatine" rechts oben (wenn
man von Hinten auf die Maschine schaut, ist wie ein Extra Bereich für die Elektronik).
Wenn man umgekehrt wüsste, was auf der Hauptplatine dann zum Antrieb muss, könnte man dem Kabel folgen und es dann beim
Antrieb richtig anschliessen. Ich hoffe das war etwas verständlicher.

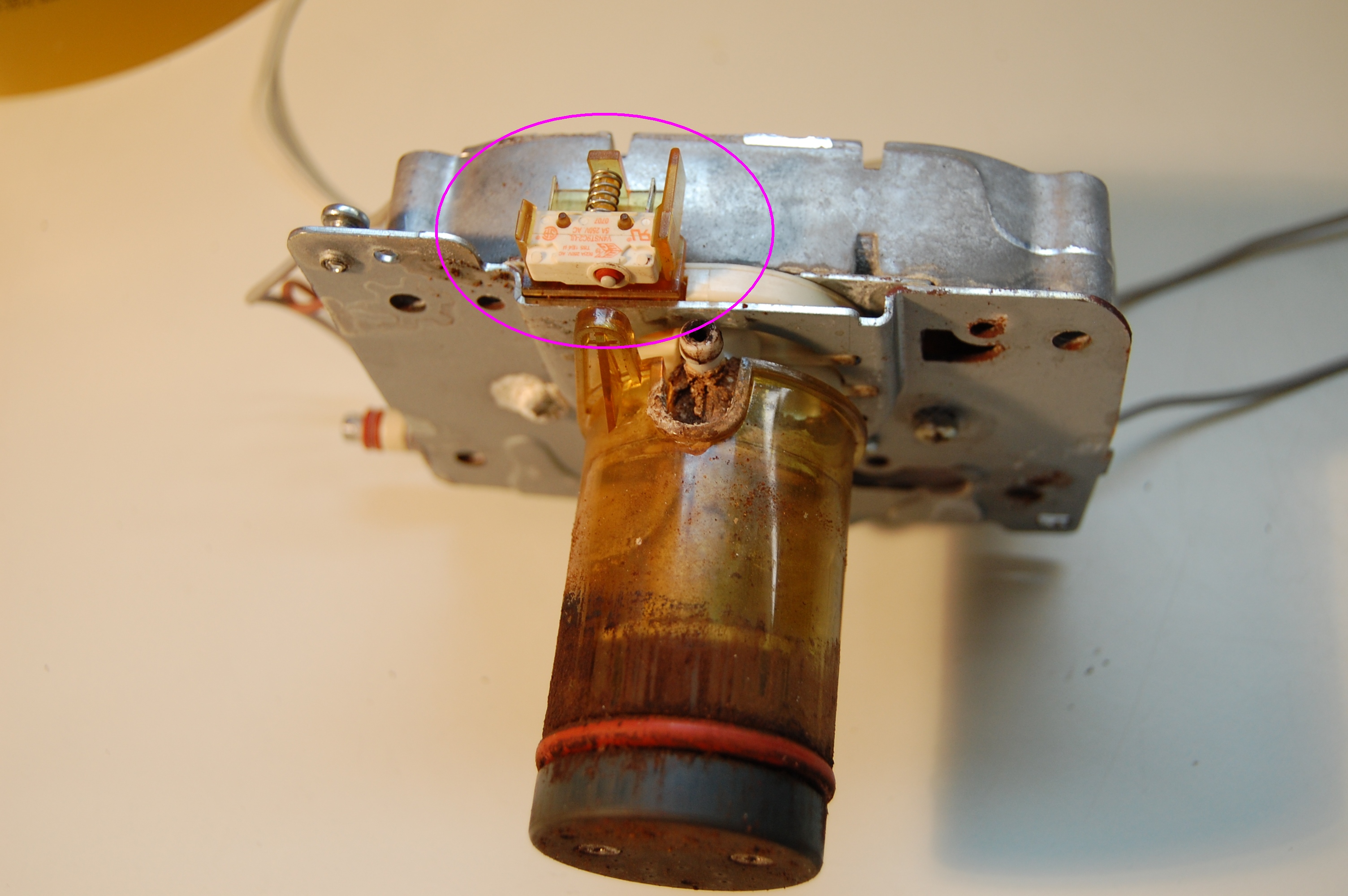

Danke Michael für Dein Bild. Ich hatte den Schalter schon vermutet. Das probiere ich morgen aus.
Ich hoffe, dass da kein Rost ist.

MfG Gerd

Danke Dir Michael.
Jetzt weiss ich denke ich welche Kabel das sein könnten.
Bei mir sind die weiss und die gehen glaub ich zum unteren Mikroschalter (so wie ich das in der Anleitung sehe).

Da ist es dann nehme ich an egal, welches wohin geht oder?

PS: Morgen schaue ich mir den Thermoblock von unten an und auch den Mikroschalter und gebe Bescheid.

Schöne Grüße
Gerd

Hallo zusammen,

der Thermoblock sieht von unten 1 A aus, wie neu.

@Michael: ich kann den Mikroschalter am Thermoblock oder Brühkolben nicht finden.
Muß ich den ausbauen um Ihn sehen und testen zu können?
Wo ist er von vorne gesehen? (ich nehme an hinter dem oberen Brühkolben)

Danke und Grüße
Gerd

Hi Michael,
danke Dir. Ich habe den Mikroschalter gefunden. Meiner Ansicht nach scheint er sehr starr zu sein.

Habe auch den Schlitten mal verwendet und hochgeschoben, es ist kein Klicken zu hören ...


Der weisse Teil müsste sich doch bewegen oder (nicht der rote Punkt)?

Ich denke ich muss leider den Thermoblock ausbauen :denk:

MfG Gerd

Hallo Michael,

habe mir das noch Mal angeschaut.

Bei mir scheint der obere Brühkolben starr zu sein. Wenn ich unten draufdrücke bewegt er sich nicht.


Löst der Schalter normalerweise aus, wenn der Obere Brühkolben mit seinem seitlichen Teil auf den Schalter fährt?


Danke und Gruß
Gerd

Ich habe das nochmal versucht und bekomme es nur ein bisschen bewegt,
Gehe aber davon aus, dass dies normal ist. Händisch schaffe ich es nicht den Mikroschalter mit dem
Brühkolben zu erreichen.

Der Mikroschalter klickt ebenfalls, daher scheint er in Ordnung zu sein.

Am Montag versuche ich den Einbau und melde mich.
Im Testmodus kann man ja vorsichtig die Endpunkte anfahren, bevor man operationell
Wieder was kaputt macht.
Verstehe jedoch immer noch nicht den Grund für das Ausbrechen des Antriebs oben.
Evtl weil Maschine schon 15000 Tassen gemacht hatte Hmm.

Schönes Wochenende und vielen Dank so weit!

MfG Gerd

OK Michael,

Wie würdest du den dann testen?
Geht dann wohl nur bei Ausbau des Schalters denke ich.

Einen Neuen habe ich noch vorsichtshalber bestellt.

Ist der Ausbau einfach?

Gruß Gerd

OK Michael,

Mache ich.
Könntest Du mir bitte einen Link zum Ausbau der Brüheinheit angeben?
Ich denke die brauche ich, um den Schalter ausbauen zu können.

Vielen Dank für Deine Hinweise und ein schönes Wochenende.

MfG Gerd

Ich meinte natürlich den Thermoblock ...

Danke Mike,
Habe die Anleitung gefunden, müsste ja auch für meine Maschine passen.

Allen vielen Dank!

Ich melde mich am Montag nach dem Einbau.

MfG Gerd
