Gewinde defekt bei Brühgruppenantrieb - Austausch Spindelmutter - ( ESAM6600, sollte aber allgemein sein)

Nein, reicht nicht. Da du die LE sowieso ausbauen mußt, fotografier die Anschlüsse und bau sie raus. Dann machst du 2-3 Fotos näher dran, so daß man die einzelnen Bauteile vergrößern kann.
Das ist auch besser so, das solltest du erst mal lassen.

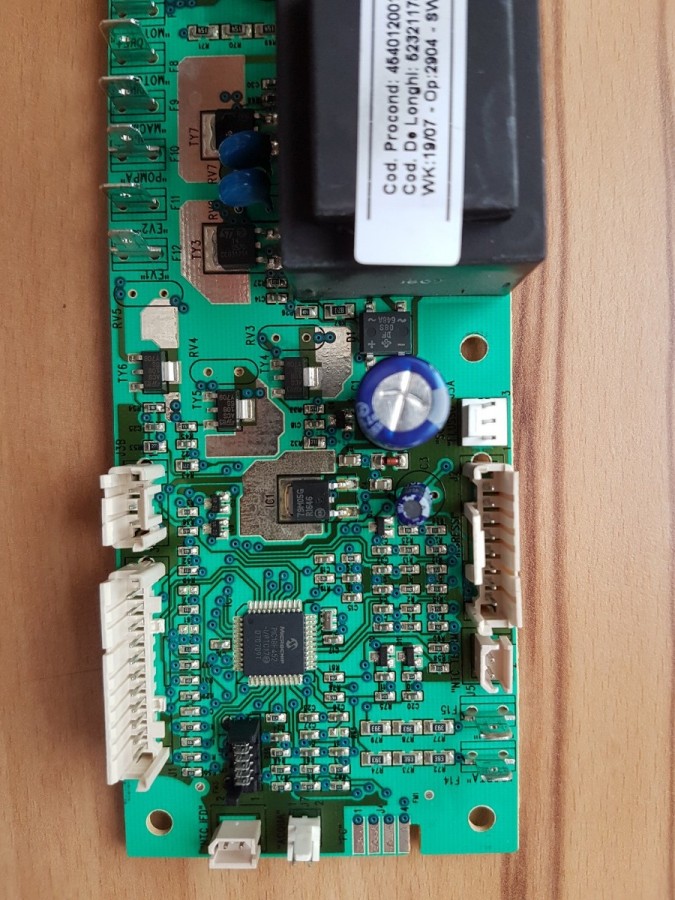

Kann bis auf eine kleine Stelle (ziemlich in der Mitte, R68(?) .... deutlich dunkler als die anderen) nix besonderes erkennen.....

Hier noch der Rest.

Und hier noch der Link zu den Bildern in voller Auflösung:

dropbox.com/sc/bv588twdjfc6vh7/AACdy9meWYpGwOkHm9otI2hoa

Der TY7 ist hin, was ich jetzt auf die Schnelle am Handy erkennen konnte. Der ist für den BG-Motor zuständig. Also beide Motoren ohmisch nach Anleitung in allen Rasterungen durchmessen.

Mit allen Rasterungen meinst Du die Zahnrad-Stellungen, richtig? Werte müssen dabei alle zwischen 200 und 270 Ohm liegen!?

Edit: Also 11 Werte liegen irgendwo zwischen 230-270 und einer knapp über 300.

Der andere ist definitiv hin. Da habe ich etliche Werte um die 400 und ähnlich viele um die 100 Ohm.

Kann man aus denn 300 Ohm irgendwelche Rückschlüsse ziehen? Ist der Motor okay?

Nein, auch dieser Motor ist hin.

Was nir gerade einfällt:
Wurde beim Zusammenbau evtl. vergessen ein Kabel der Erdung wieder richtig anzuschließen!
Habe zwar eine 6600 schon lange nicht mehr in der yhand gehabt, aber da müsste meine ich ein Erdungskabel an der Tassenabstellfläche über dem Thermoblock sein. Eenn das freie Ende den Thermoblock oder dessen elektrische Anschlüsse berührt fliegt die Sicherung. Ab und an mit Knalleffekt.
Komme da drauf, weil Du schreibst, dass es im Bereich des Thermoblock geknallt hat.

Ja, da ist ein Erdngsanschluss (mit 2 doppelten Kabeln). Allerdings war ich da ja gar nicht dran. Und das Erdungskabel am Motor ist definit angeschlossen!

Habe jetzt einen nagelneuen Motor bestellt und werde aus der anderen 6600er die Platine nehmen. Allerdings habe ich ein wneig Angst, dass mir das gleiche nochmal passiert und ich wieder Motor und Platine ins Jenseits schicke. Aber da skann ich wohl leider nicht ausschließen .....

Hallo, nochmals mit aller Ruhe eine Widerstandsprüfung machen und nochmals prüfen ob irgendwo etwas falsch montiert ist.
Motor ein bauen und händisch ohne Spannung überprüfen ob da irgendwas nicht richtig ist.

MfG Chris

Was mcih halt so wundert: Im Trockenlauf hat ja alles funktioniert (als Antrieb angeschlossen, aber nicht eingebaut). Erst in der Maschine und mit Brühgruppe hat es geknallt. Und außer dem Antrieb habe ich nichts umgebaut. War aucvh nur die Rückwand ab und die Seiten zu.

Welche Widerstände sollte ich denn messen? Nur die vom Motor? Kann es evtl. sein, dass die Platine vom Motor hinüber ist? Obwohl das die gleiche ist wie vorher .....

Plus Minus vertauscht auf der Platine?
Kabel von L oder N irgendwo woanders drangekommen.
Nimm dir mehr Zeit um Fehler auszuschliessen.
Bitte komplett Strippen ausser das Vorderebedienlement/Abdeckung
MfG Chris

Kann ich definitiv ausschließen. Von daher kann der Motor eigentlich nur eine Macke gehabt haben (war nicht neu) und hat mir den TY7 zerschossen.

Es ist völlig egal, ob der Motor geerdet ist, sobald irgendwo der Schutzleiter ein leitendes Element berührt fliegt die Sicherung.

Habe jetzt erstmal die Platine getauscht. Könnt ihr mal bitte einen Blick auf die unteren Anschlüsse werfen?

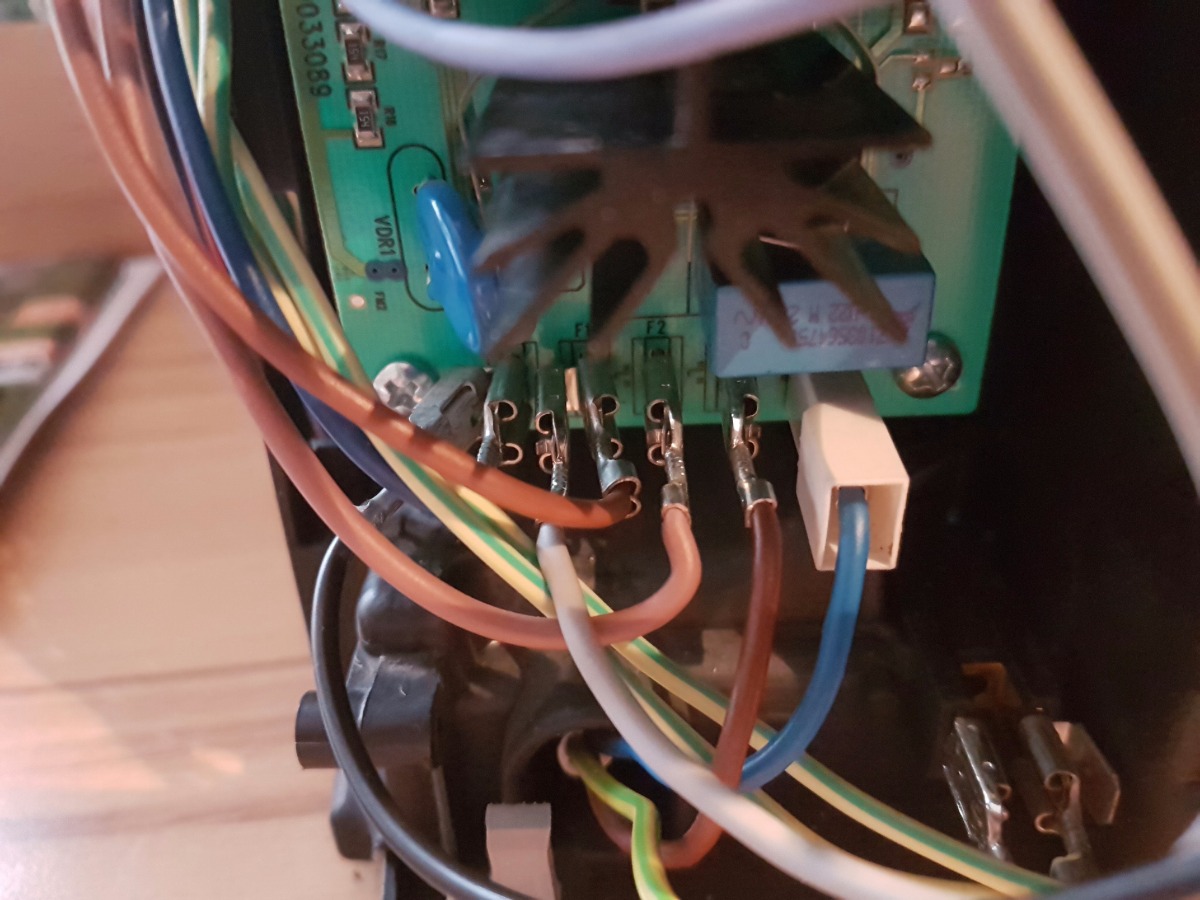

Hatte zwar schon alles fotografiert, dabei aber leider übersehen, dass einige Anschlüsse doppelt belegt sind. Mich irritiert, dass die Stecker von F0 und F1 sich so nahe kommen.....

Danke.

Die unisolierten Anschlüsse sind auf der Rückseite der Leistungselektronik gebrückt, also ist es egal ob sie sich berühren.

Danke.

Also passt das so!?

Ich kenne es nicht anders.
Und Stefan kennt diese Maschinen aus dem Eff Eff.

Ein Stossgebet als Hilfe

MfG Chris

Danke, kann ich gebrauchen. Gerade kam der Motor ..... Schwanke noch zwischen sofort einbauen und Panik das wieder was passiert.

Spaßeshalber habe ich den auch mal durchgemessen. Dabei waren etliche Werte >300 Ohm dabei. Scheint also doch keine verlässliche Aussage zu sein, ob der Motor OK ist oder nicht.

Kurzer Zwischenbericht:

LP und Motor sind getauscht. Bei der Gelegenheit habe ich auch noch den Kontakt und die Platine vom alten Antrieb eingebaut, um das als Fehlerquelle auszuschließen.

Dafür habe ich jetzt den Albtraum einer jeden Delonghi Reparatur - Allgemeine Störung. Maschine geht ganz normal an, Brühgruppe fährt kurz an Maschine heitzt auf, Brühgruppe fährt in Position, Maschine heitzt weiter auf - Allgemeine Störung.

Laut Testmodus funktioniert alles (auch Endposition der BG). Keine Ahnung wie ich an die Ursachenforschung herangehen soll. Oder hilft evtl. ein Reset weiter?
